74
Ру
сский

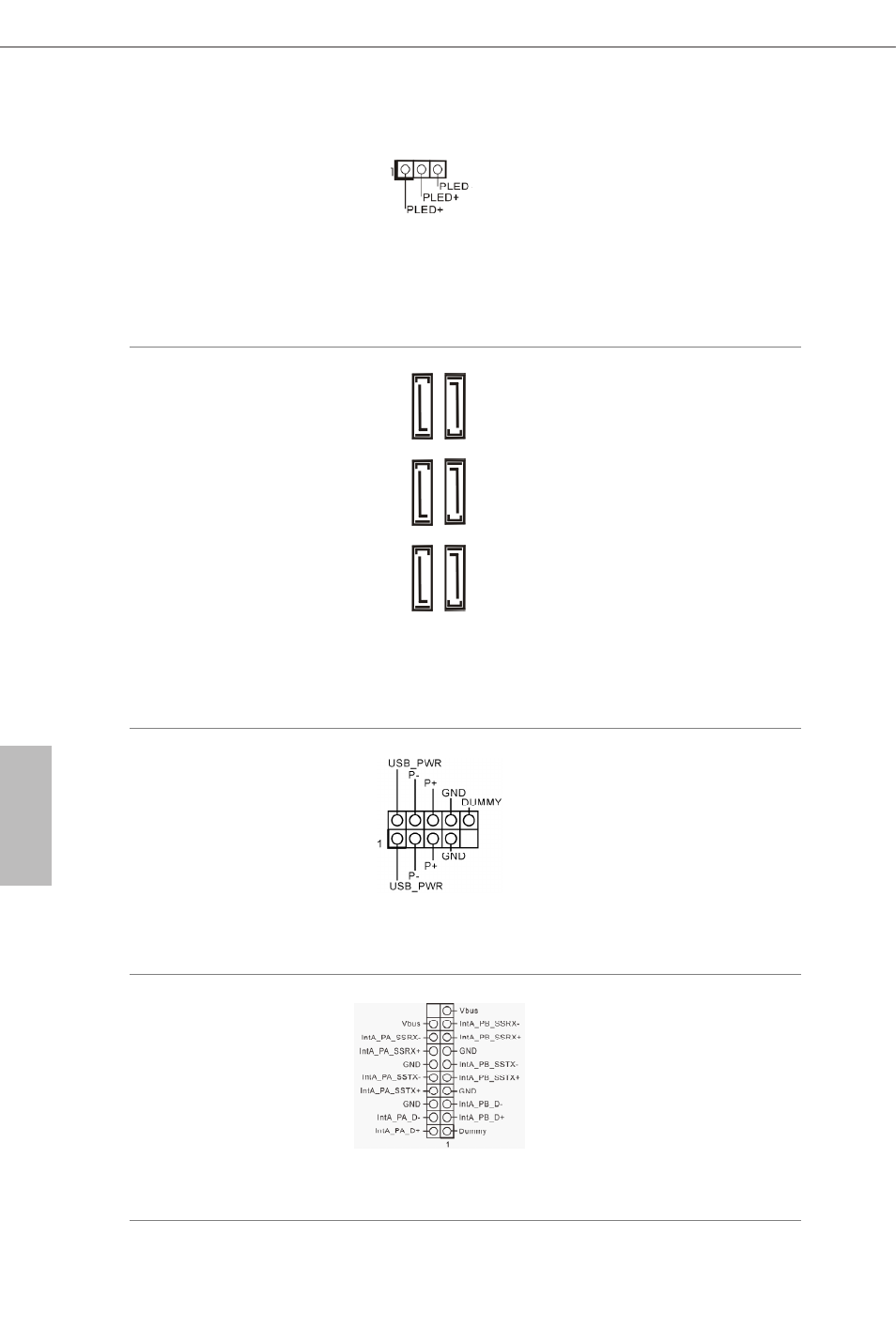

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 15) Подключите
светодиодный
индикатор питания
корпуса к этой колодке,
чтобы обеспечить
индикацию состояния
питания системы.
Разъемы Serial ATA3
(SATA3_0:
см. стр.1, № 8)
(SATA3_1:
(См. стр. 1, № 7)
(SATA3_2:
(См. стр. 1, № 9)
(SATA3_3:
см. стр.1, № 12)
(SATA3_4:
см. стр.1, № 10)
(SATA3_5:
см. стр.1, № 11) Эти шесть
разъемов SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 16)
(9-контактная, USB4_5)
(См. стр. 1, № 17) Кроме двух портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть две
колодки. Каждая
колодка USB 2.0 может
поддерживать два
порта.
Колодка USB 3.0
(19-контактная,
USB3_4_5)
(См. стр. 1, № 6) Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая
колодка USB 3.0 может
поддерживать два
порта.
SA
TA3_1
SA
TA3_5
SA
TA3_3
SA
TA3_0
SA
TA3_4
SA
TA3_2
