ASRock H87 Pro4 - Manual (Page 139)

H87 Pro4
137
繁
體
中
文

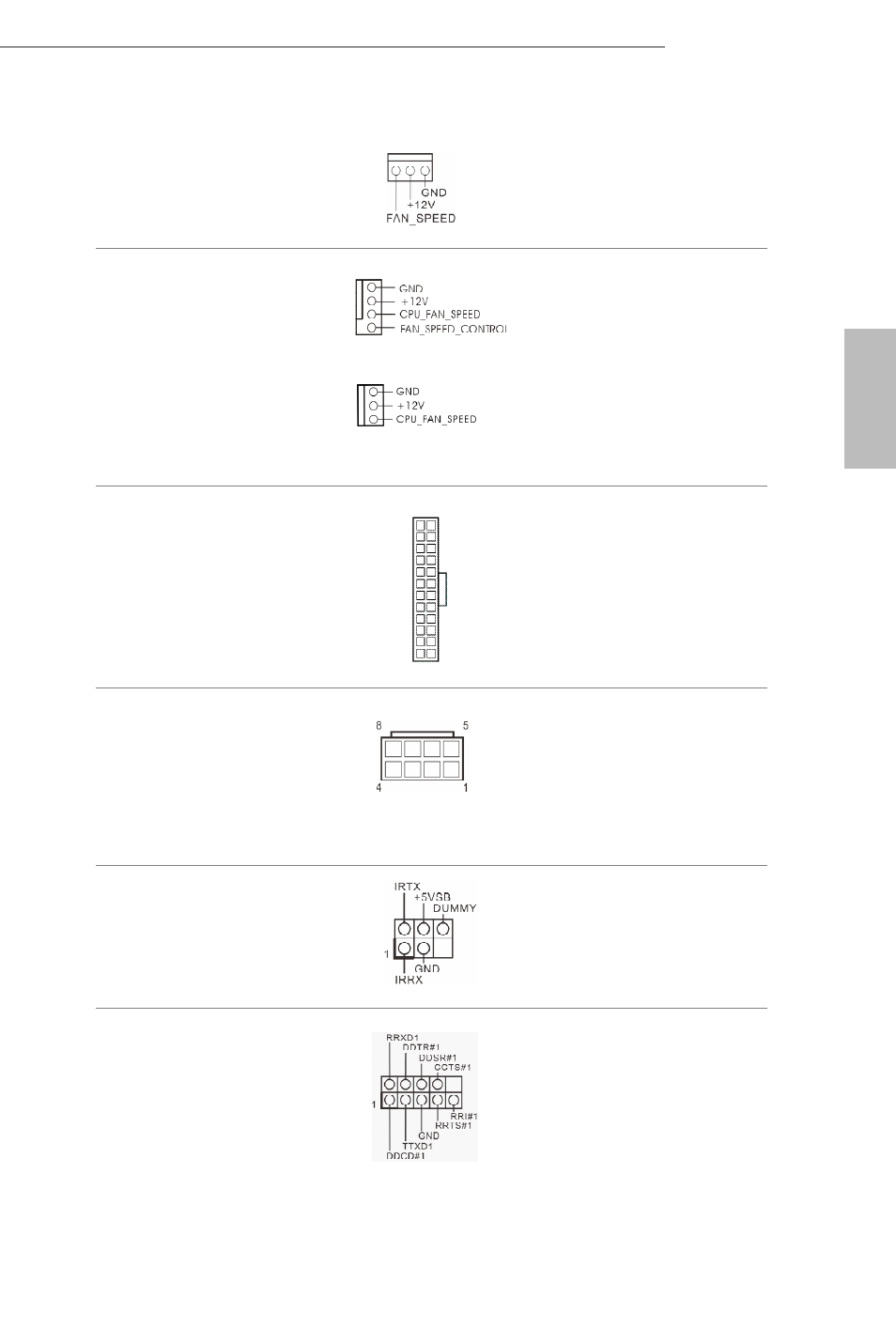

(3-pin PWR_FAN1)
（請參閱第
1 頁，編號 1）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第
1 頁，編號 25）
(3-pin CPU_FAN2)
（請參閱第
1 頁，編號 26）
本主機板配備 4-Pin
CPU 風扇（靜音風扇）
接頭。若您計畫連接
3-Pin CPU 風扇，請接
至
Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第
1 頁，編號 5）
本主機板配備一組
24-pin ATX 電源接
頭。若要使用
20-pin
ATX 電源供應器，請
插入
Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第
1 頁，編號 2）
本主機板配備一組
8-pin ATX 12V 電源
接頭。若要使用
4-pin
ATX 電源供應器，請
插入
Pin 1 及 Pin 5。
紅外線模組標頭
(5-pin IR1)
（請參閱第
1 頁，編號 18）
此標頭支援選用的無線傳送
及接收紅外線模組。
序列連接埠標頭
(9-pin COM1)
（請參閱第
1 頁，編號 21）
此 COM1 標頭支援序
列連接埠模組。
12
1
24
13
