ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Türkçe

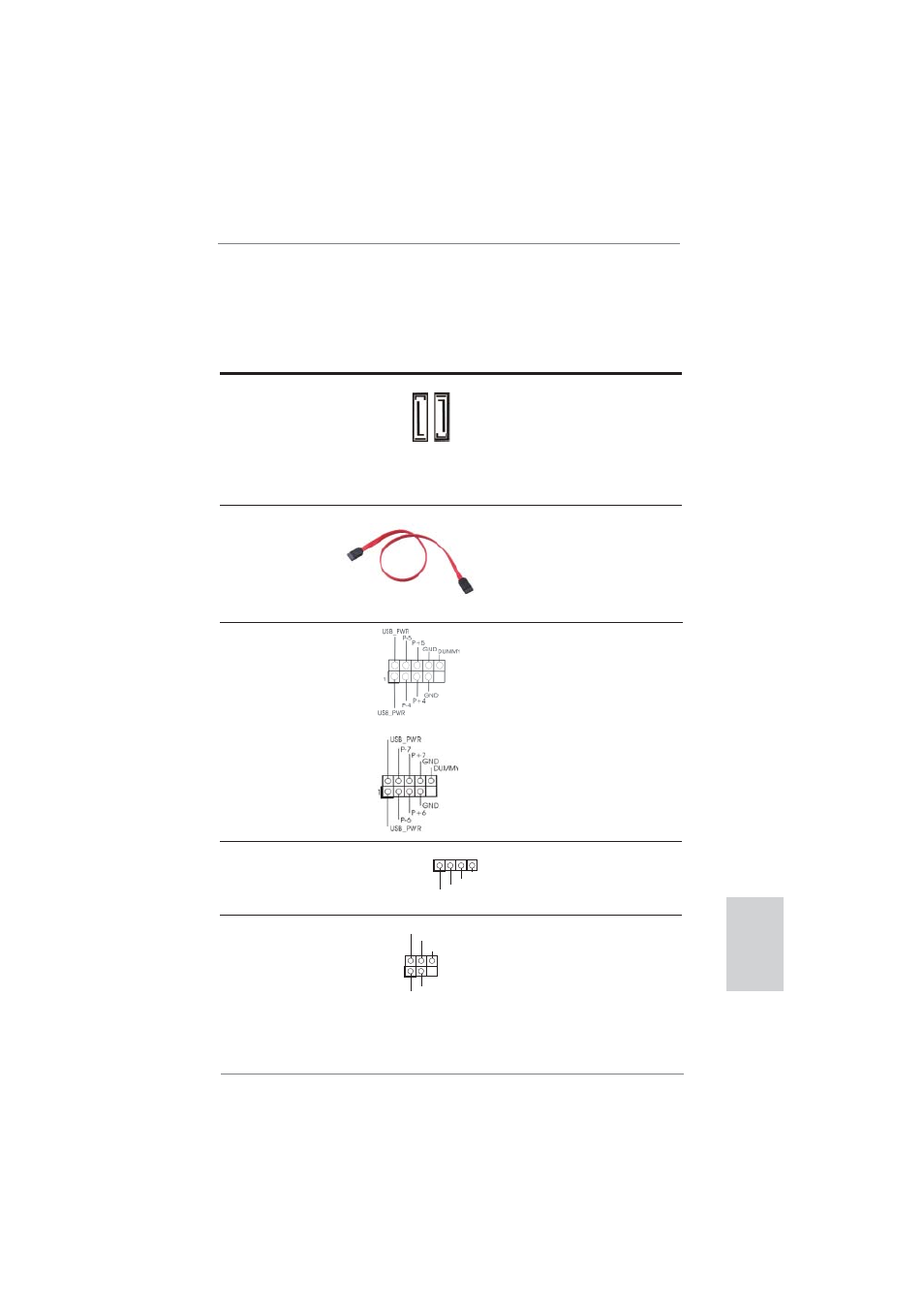

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATAII Konektörler Bu iki Seri ATAII (SATAII)
(SATAII_1: bkz. s.2 veya 3, No. 14) konektör, dahili depolama
(SATAII_2: bkz. s.2 veya 3, No. 6) cihazları için SATA veri
kablolarını destekler. Geçerli
SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB4_5) USB 2.0 portundan başka,
(bkz. s.2 veya 3 No. 13) bu anakartta iki USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB6_7)
(bkz. s.2 veya 3 No. 7)
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 veya 3 No. 8) modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SA
TAII_2
SA
TAII_1
1
ATX+5VSB
IRTX
GND
IRRX
Kullanıcı Kızılötesi Modül Bağlantısı Bu fi ş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 veya 3 No. 10)
