128

ASRock AD2700B-ITX / AD2500B-ITX Motherboard

簡體中文

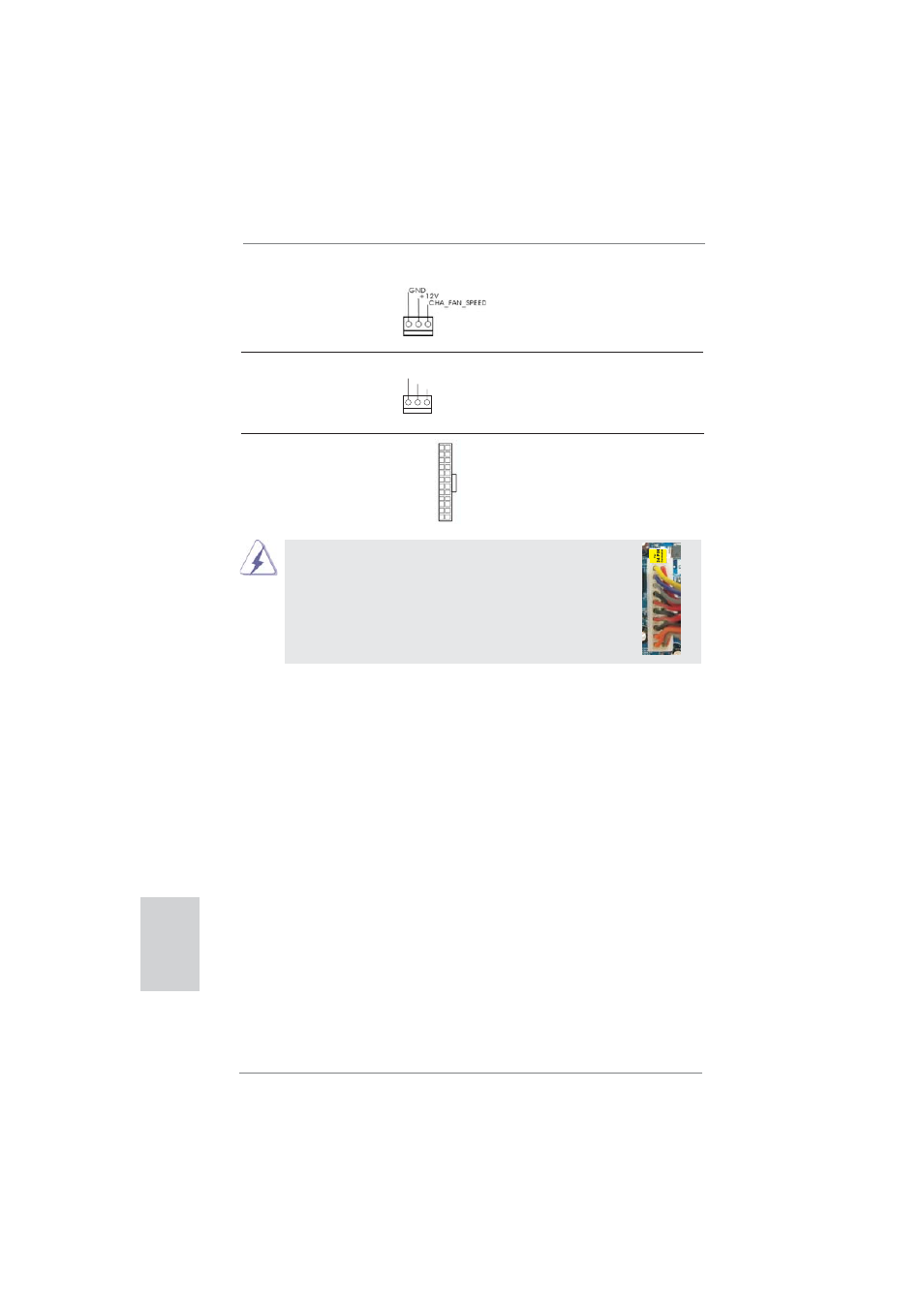

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(3 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 或 3 頁第 1 項 )

相接。

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 或 3 頁第 5 項 )

12

1

24

13

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

1

24

13

機箱風扇接頭

請將風扇連接線接到這個

(3 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 或 3 頁第 3 項 )

相接。

GND

+12V

CPU_FAN_SPEED
