Z87 Extreme3
91
Por
tuguês

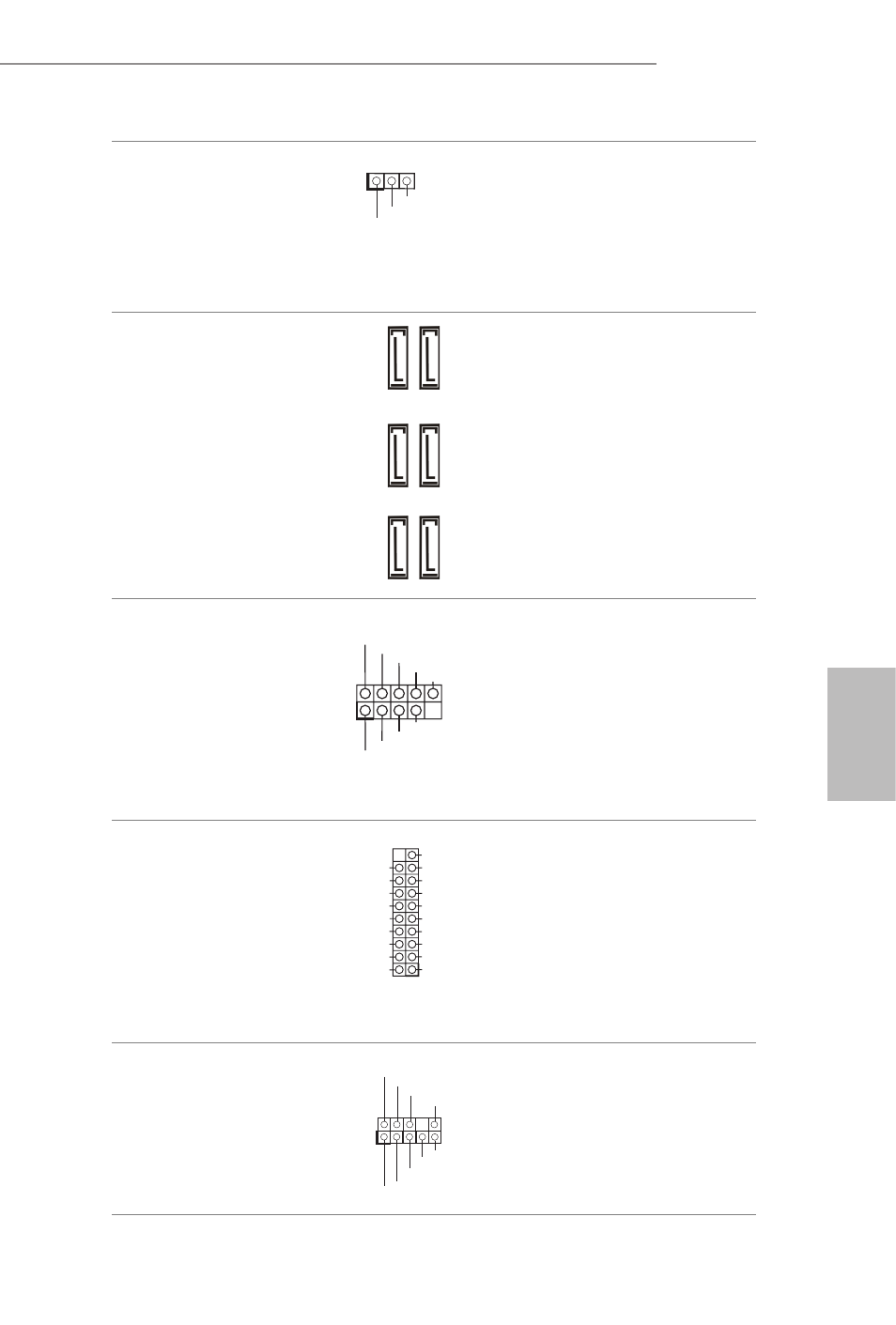

Conector do LED de
alimentação
(PLED1 de 3 pinos)
(consultar p.1, N.º 13)
Ligue o LED de
alimentação do chassis a
este terminal para indicar
o estado de alimentação
do sistema.
Conectores ATA3 de série
(SATA3_0_1:
consultar p.1, N.º 9)
(SATA3_2_3:
consultar p.1, N.º 10)
(SATA3_4_5:
consultar p.1, N.º 11)
Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB2_3 de 9 pinos)
(consultar p.1, N.º 16)
(USB4_5 de 9 pinos)
(consultar p.1, N.º 17)
Para além das duas portas
USB 2.0 no painel de E/
S, existem dois terminais
nesta placa principal.
Cada terminal USB 2.0
é capaz de suportar duas
portas.
Terminais USB 3.0
(USB3_4_5 de 19 pinos)
(consultar p.1, N.º 8)
Para além das quatro
portas USB 3.0 no painel
de E/S, existe um terminal
nesta placa principal.
Cada terminal USB 3.0 é
capaz de suportar duas
portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 22)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus
Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
