82
Ру
сский

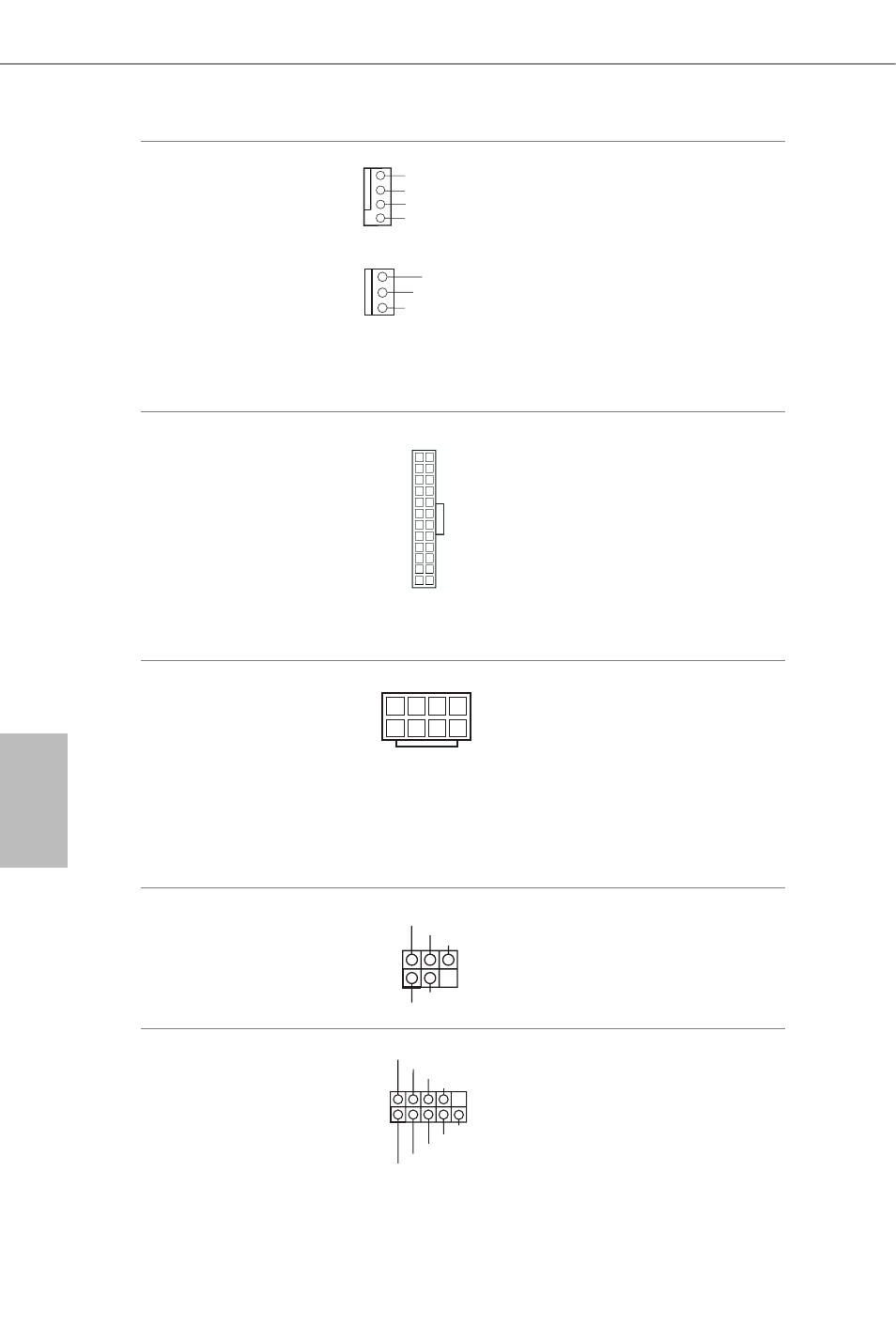

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 3)
(3-контактный, CPU_
FAN2)
(См. стр. 1, № 4)
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП.
Если вы собираетесь
подключить
3-контактный
вентилятор процессора,
подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 7) Эта материнская
плата снабжена
24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта
13.
Разъем питания АТХ 12 В
(8-контактный,
ATX12V1)
(См. стр. 1, № 1) Эта материнская
плата снабжена
8-контактным разъемом
питания АТХ 12 В.
Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 20) Эта колодка поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 21) Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
GND
+ 12V
CPU_FAN_SPEED
1 4
5 8
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
