H81M
35
Deutsch

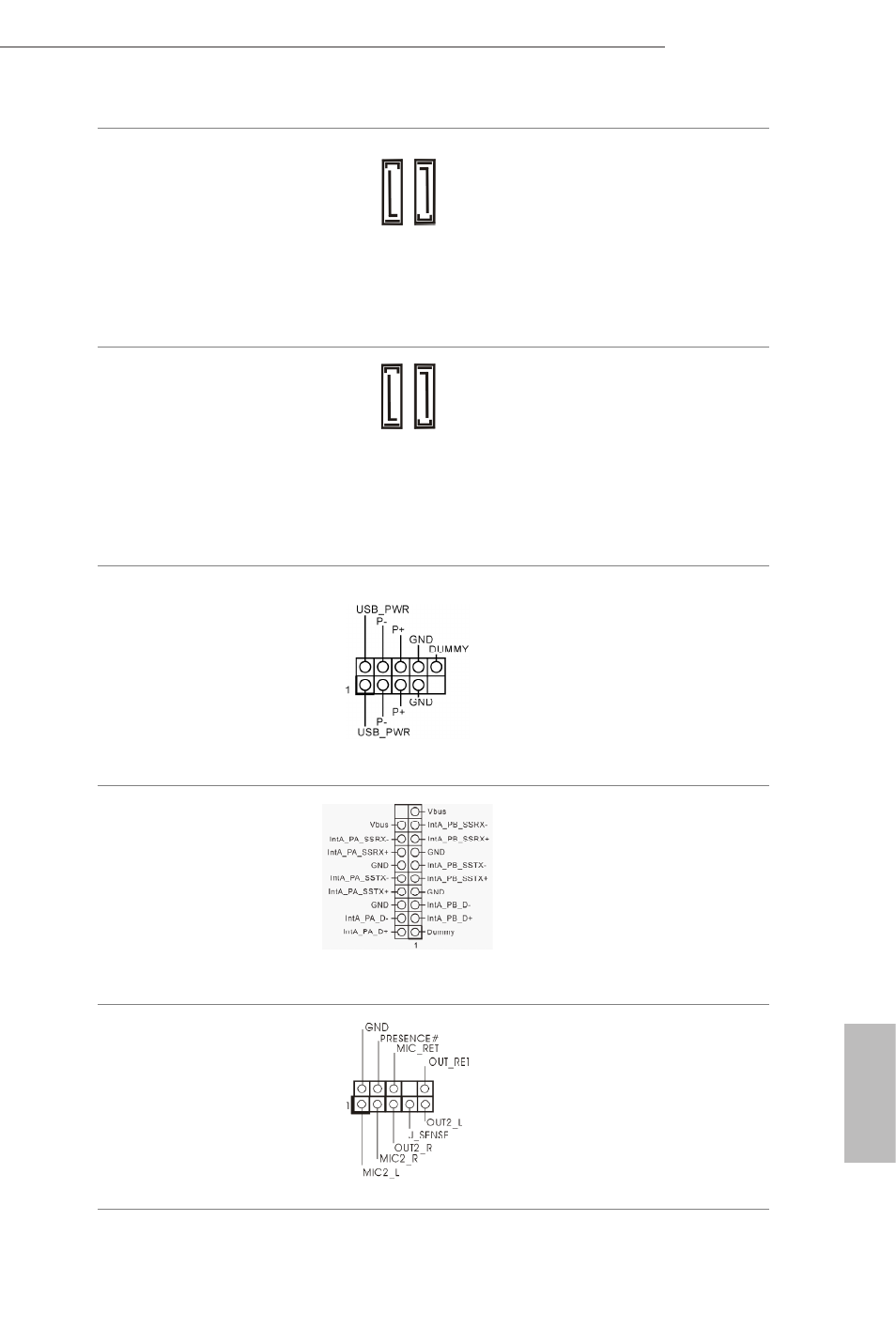

Serial-ATA-II-Anschlüsse
(SATA_4:
siehe S. 1, Nr. 8)
(SATA_5:
siehe S. 1, Nr. 7) Diese beiden SATA-II-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 3,0
Gb/s.
Serial-ATA-III-
Anschlüsse
(SATA_0:
siehe S. 1, Nr. 9)
(SATA_1:
siehe S. 1, Nr. 10) Diese beiden SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB6_7)
(siehe S. 1, Nr. 15)
(9-polig, USB8_9)
(siehe S. 1, Nr. 16) Neben vier USB 2.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten an diesem
Motherboard. Jede USB
2.0-Stiftleiste kann zwei
Ports unterstützen.
USB 3.0-Stiftleiste
(19-polig, USB3_2_3)
(siehe S. 1, Nr. 11) Neben zwei USB
3.0-Ports an der E/
A-Blende befindet sich
eine Stiftleiste an diesem
Motherboard. Jede USB
3.0-Stiftleiste kann zwei
Ports unterstützen.
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 23) Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
SA
TA_5
SA
TA_4
SA
TA_1
SA
TA_0
