ASRock H81M - Manual (Page 103)

H81M
101
Türk
çe

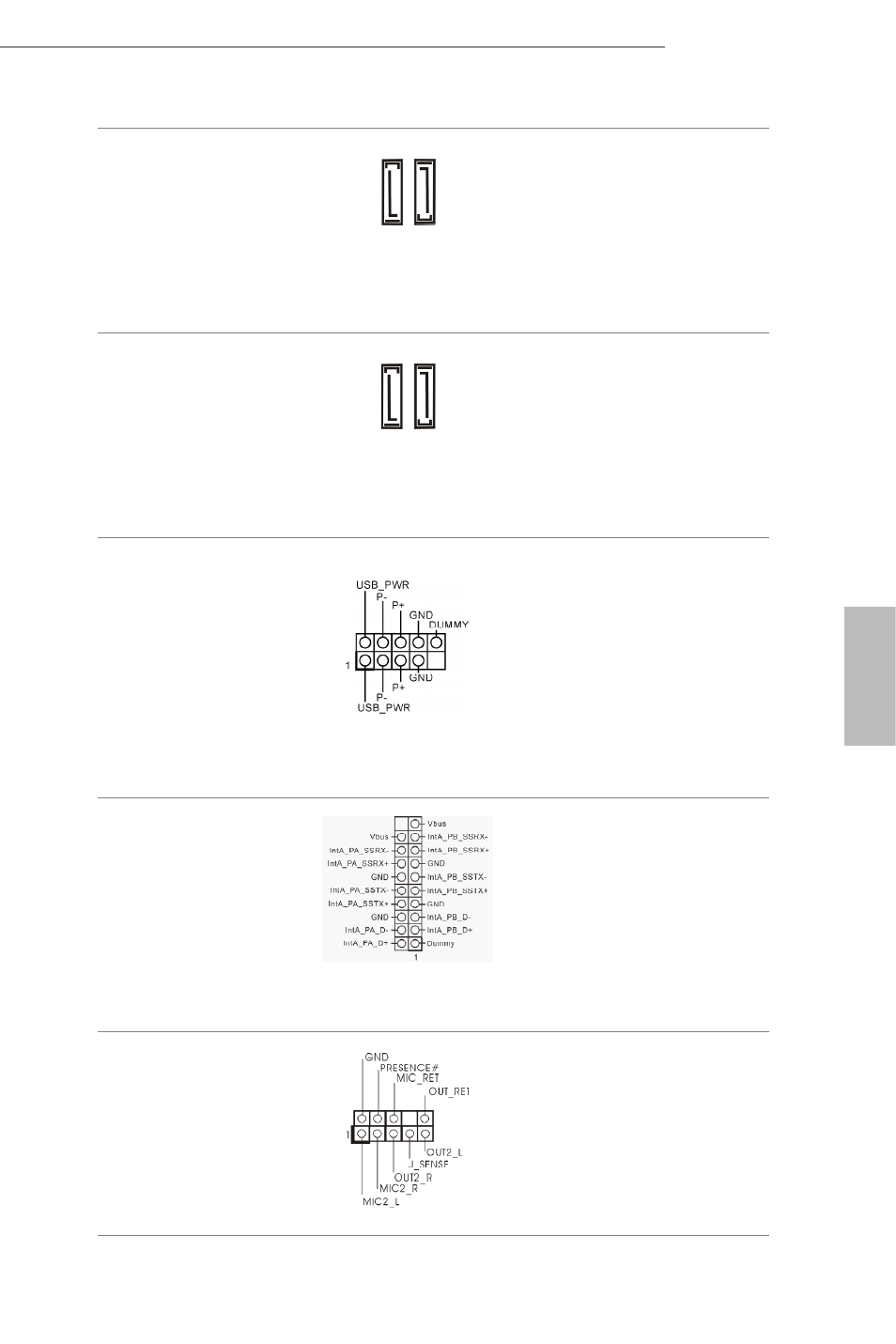

Seri ATA2 Bağlayıcıları
(SATA_4:
bkz. sf.1, No. 8)
(SATA_5:
bkz. sf.1, No. 7) Bu iki SATA2 bağlayıcısı,
veri aktarım hızı 3,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Seri ATA3 Bağlayıcıları
(SATA_0:
bkz. sf.1, No. 9)
(SATA_1:
bkz. sf.1, No. 10) Bu iki SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
(9-pin USB6_7)
(bkz. sf.1, No. 15)
(9-pin USB8_9)
(bkz. sf.1, No. 16) Bu anakart üzerinde,
I/O paneli üzerindeki
dört USB 2.0 bağlantı
noktasının yanı sıra,
iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantı
(19-pin USB3_2_3)
(bkz. sf.1, No. 11) Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 23) Bu bağlantı, ses
aygıtlarının ön ses
paneline bağlanması
içindir.
SA
TA_5
SA
TA_4
SA
TA_1
SA
TA_0
