한 국 어

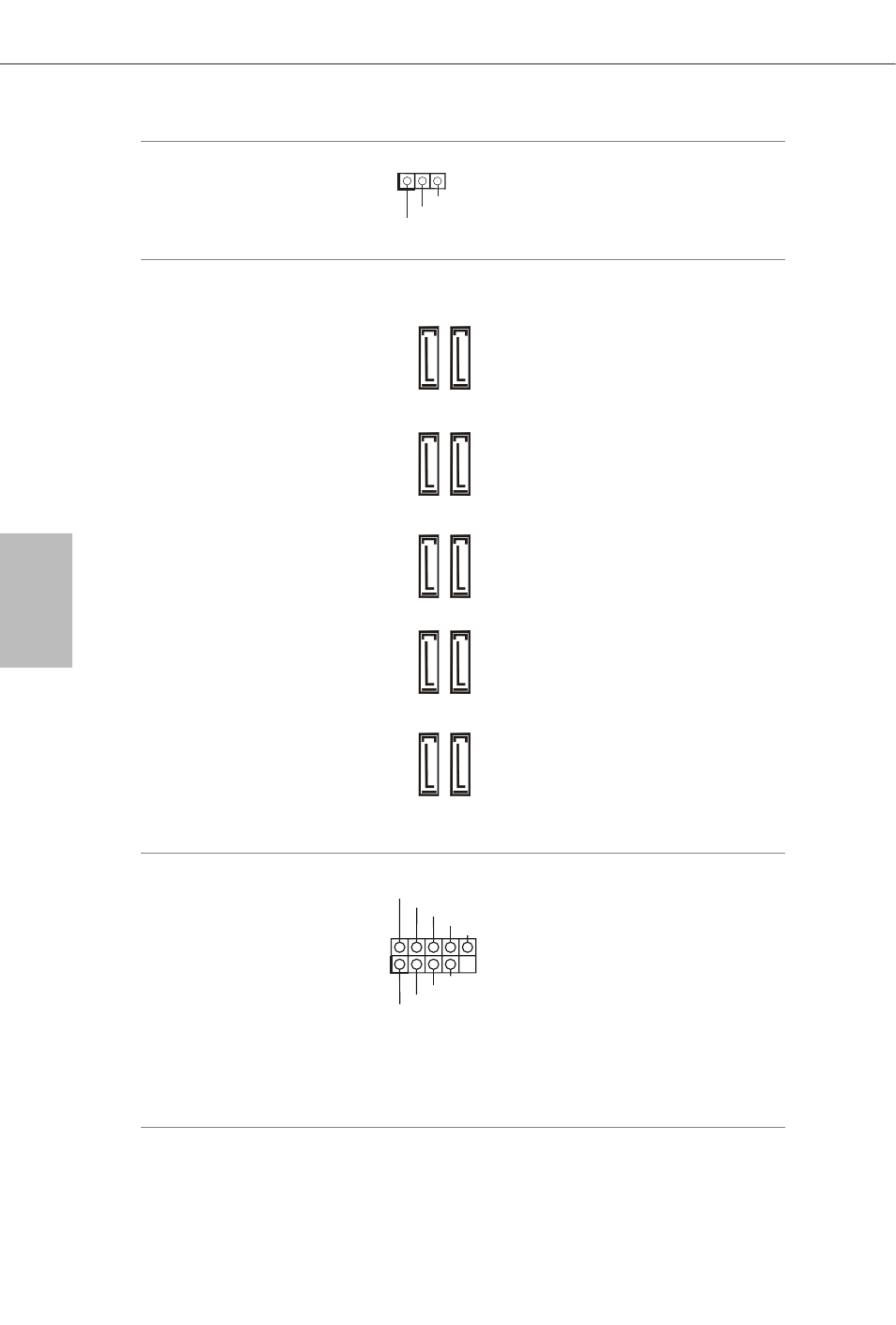

전원 LED 헤더
(3 핀 PLED1)
(12 페이지 , 17 번 참조 )
시스템 전원 상태를 나타
내려면 섀시 전원 LED 를
이 헤더에 연결하십시오.
시리얼 ATA3 커넥터
(SATA3_0_1:
1 또는 2 페이지 , 22 번
참조
)
(SATA1_2_3:
1 또는 2 페이지 , 23 번
참조
)
(SATA3_4_5:
1 또는 2 페이지 , 24 번
참조
)
(SATA3_A1_A2:
1 또는 2 페이지 , 21 번
참조
)
(SATA3_A3_A4:
1 또는 2 페이지 , 20 번
참조
)
이들 열 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 .
부팅 시간을 최소화하려
면 , Intel® Z87 SATA 포트
(SATA3_0) 를 부팅용 장
치에
사용하십시오 .
USB 2.0 헤더
(9 핀 USB2_3)
(1 또는 2 페이지 , 33 번
참조
)
(9 핀 USB4_5)
(1 또는 2 페이지 , 36 번
참조
)
I/O 패널에 USB 2.0 포트
두
개가 탑재되어 있을
뿐 아니라 마더보드에 헤
더 두 개가 탑재되어 있
습니다 . 각 USB 2.0 헤더
는 포트 두 개를 지원할
수 있습니다 .
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A3_A4
SA
TA3_A1_A2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
