115
ASRock Z77 Extreme3 Motherboard
Türkçe

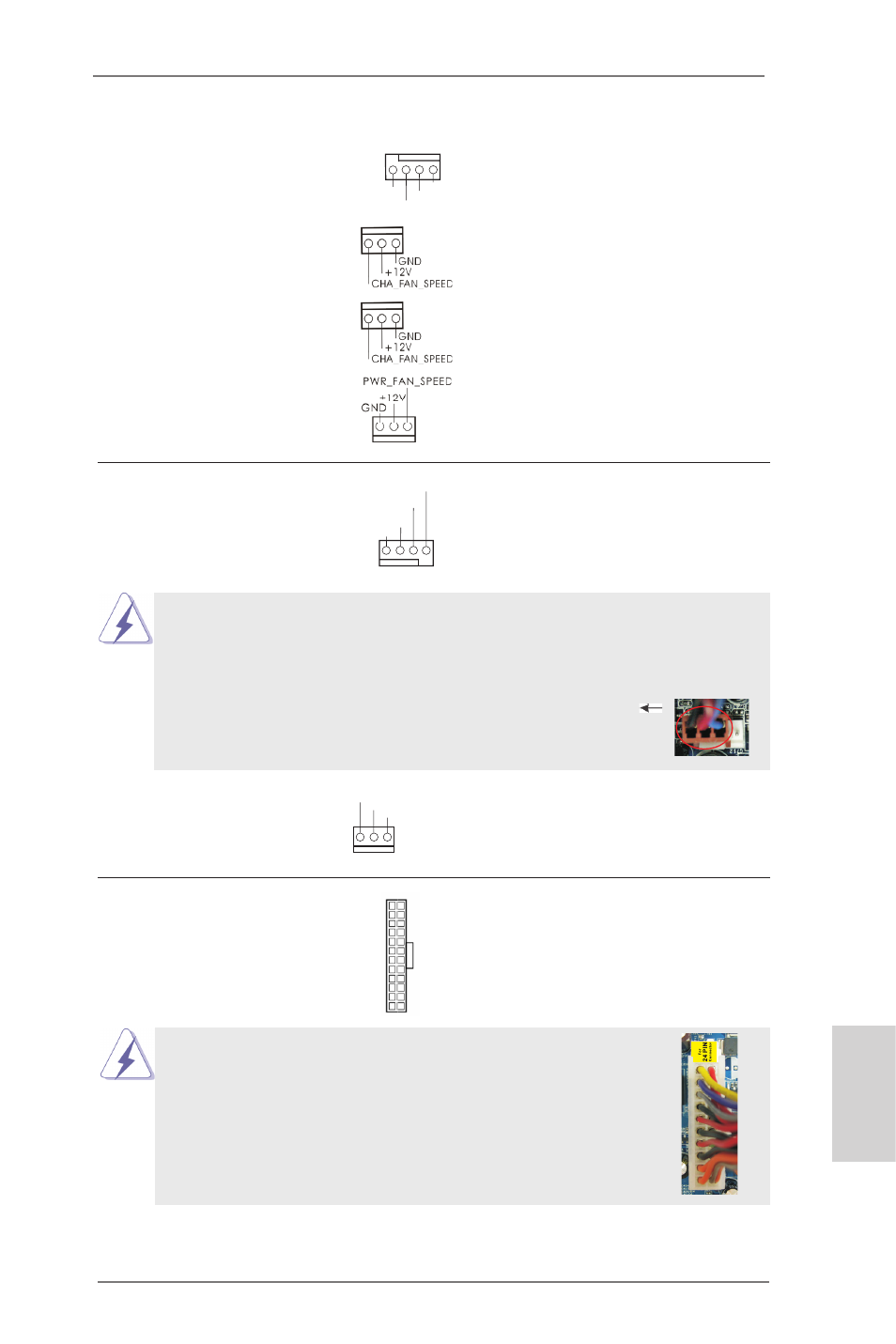

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 20) ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1,
(3-pinli CHA_FAN2) CHA_FAN2 CHA_FAN3 destekli
(bkz. s.2 No. 34) Fan Denetimi.
(3-pinli CHA_FAN3)
(bkz. s.2 No. 10)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 5)
CPU Fan Konektörü Lütfen fan kablolarını CPU
4-pinli CPU_FAN1)
fanına bu konektöre bağlayın ve
(bkz. s.2 No. 3) siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
(3-pinli CPU_FAN2)
(bkz. s.2 No. 4)
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 8)
12
1
24
13
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CPU_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
