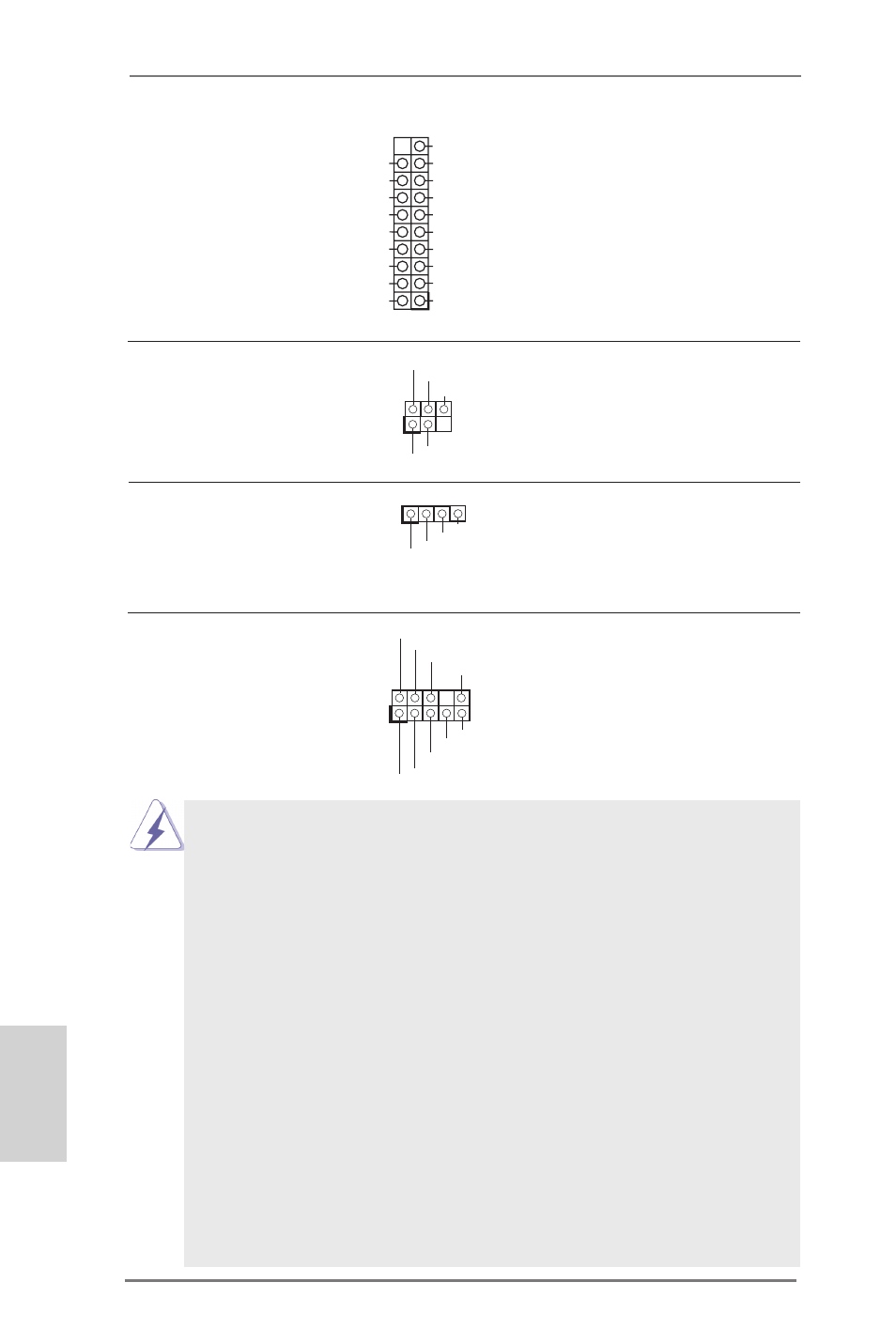

102

ASRock Z77 Extreme3 Motherboard

Português

Cabezal USB 2.0

Além das dois portas USB 3.0

(USB3_2_3 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 9)

entrada/saída, há uns ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

Conector do módulo de

Este conector pode ser utilizado

infravermelhos

para ligar o receptor do controlo

(CIR1 de 4 pinos)

remoto.

(veja a folha 2, No. 23)

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Conector Áudio do painel

Esta é uma interface para o

frontal

cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 27)

controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada definição que suporta a sensibilidade da tomada,

mas o fio do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a figura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal.

Para os Sistemas Operativos Windows

®

XP / XP 64 bits:

Seleccione “Misturador”. Seleccione “Gravador”. Depois clique
em “Microfone frontal”.
Para os Sistemas Operativos Windows

®

8 / 8 64-bit / 7 / 7 64-bit /

Vista

TM

/ Vista

TM

64-bit:

Aceda ao separador “Microfone frontal” no painel de Controlo
Realtek. Ajuste o “Volume de gravação”.

1

ATX+5VSB

IRTX

GND

IRRX

Conector do módulo

Este conector suporta um

de infravermelho

módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 26)

fio, opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+
