Überspannungsschutzgeräte APC PnoteProC8-EC
(2-polig) und PnoteProC6-EC (3-polig)
Wir beglückwünschen Sie zum Kauf eines APC-Überspannungsschutzgerätes der Serie
PnotePro-EC. Bitte senden Sie die Garantiekarte ausgefüllt ein oder registrieren Sie Ihr
Gerät online unter www.apcc.com/warranty.
Sicherheitshinweise
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Installation des Gerätes
aufmerksam durch.
• Dieses Produkt ist für den Einsatz in Ländern mit einer Netzspannung von 100,
120 oder 230 Volt bestimmt.
• Bitte das Gerät nicht während eines Gewitters anschließen. Nur für den Einsatz
in trockener Umgebung geeignet.
• Vor der Installation des PnotePro-EC-Überspannungsschutzes alle daran
anzuschließenden Geräte abschalten und ihre Netzkabel aus der Steckdose bzw.
das Telefonkabel aus der Anschlussdose ziehen.
Allgemeine Hinweise
Bitte prüfen Sie vor der Installation des Überspannungsschutzgerätes nach, ob die
Stromversorgung des Notebooks funktioniert und ob in der Telefonleitung ein
Freizeichen zu hören ist.
1. Schalten Sie die zu schützenden Geräte aus, und ziehen Sie die Anschlussstecker
aus den Anschlussdosen.
2. Ziehen Sie den Anschlussstecker des Stromversorgungskabels aus dem Notebook-
Netzteil, und stecken Sie ihn in die Buchse am Ende des PnotePro-EC ein.

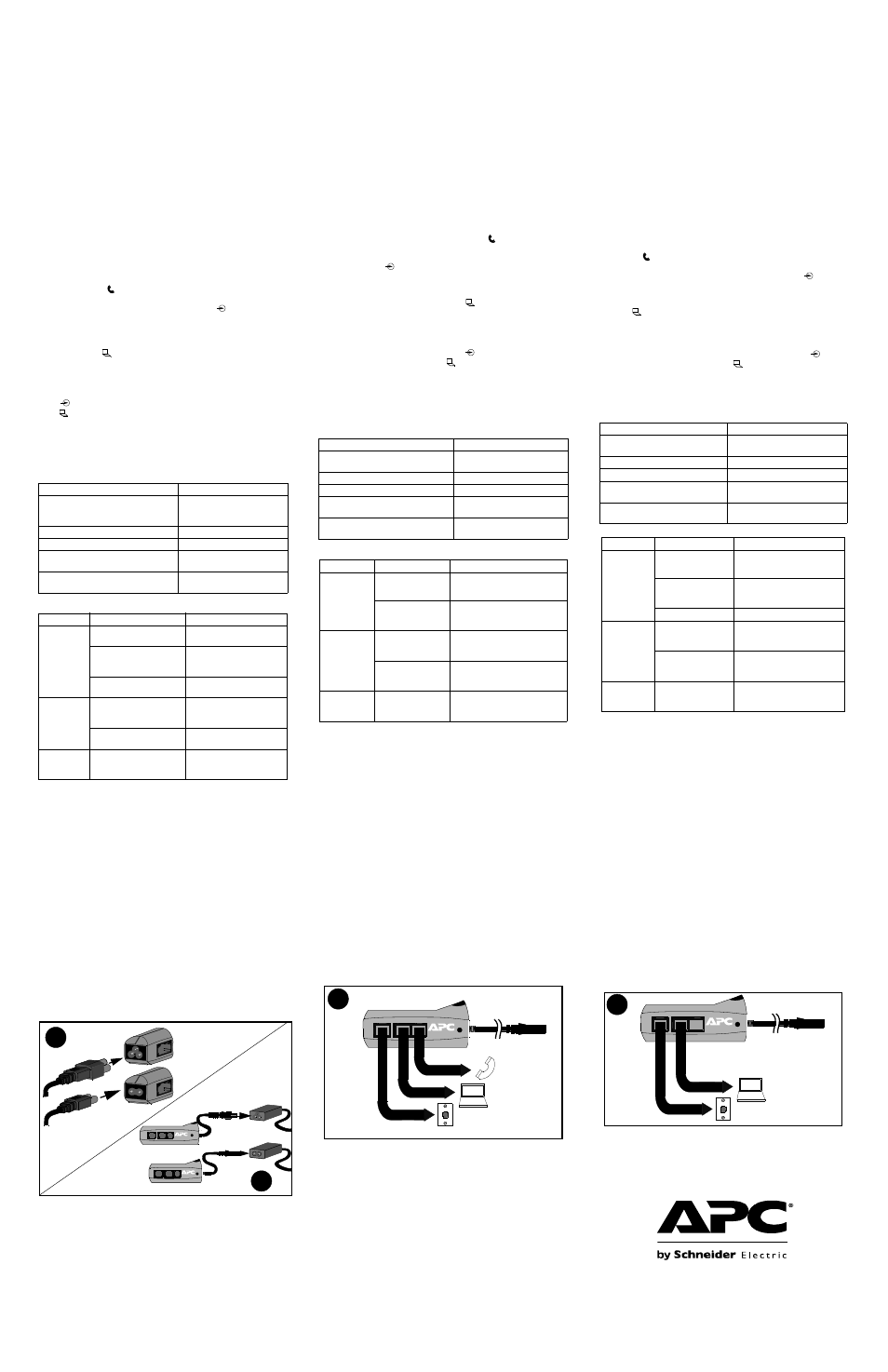

Verbinden Sie das andere Ende des PnotePro-EC mit dem Netzteil (Abbildungen 1
und 2).
3. Ziehen Sie das Telefonkabel aus der Wandanschlussdose, und schließen Sie es an
der mit dem Symbol markierten Buchse des PnotePro-EC an (Abbildung 3).
4. Stecken Sie einen Stecker des mitgelieferten Telefonkabels in die
Wandanschlussdose, den anderen in die mit dem Symbol markierte Buchse des
PnotePro-EC (Abbildung 3).
Anschluss eines Modems (Abbildung 3)
Um ein Modem gegen Überspannungen zu schützen, schließen Sie das Modemkabel an
der mit dem Symbol
markierten Buchse des PnotePro-EC an. Für ISDN- oder
sonstige digitale Telefonleitungen ist das Gerät nicht geeignet!
Anschluss an ein Netzwerk (Abbildung 4)
Um ein Netzwerk zu schützen (10Base-T oder 100Base-T2), stecken Sie einen Stecker
eines Netzwerkkabels in die Netzwerkanschlussdose, den anderen in die mit dem
Symbol
markierte Buchse des PnotePro-EC. Verbinden Sie nun die mit dem
Symbol markierte Buchse des PnotePro-EC und die Netzwerkkarte des Rechners
über ein weiteres Netzwerkkabel. Der gleichzeitige Anschluss eines Netzwerks und
einer Telefonleitung am PnotePro-EC ist nicht möglich.
Mit dem PnotePro-EC unterwegs
Im Lieferumfang des PnotePro-EC ist ein Band zum Befestigen des Gerätes am
Notebook-Netzteil oder zum Bündeln von Kabeln enthalten.
Technische Daten
Beheben von Störungen
Produktgarantie
American Power Conversion bietet für das Überspannungsschutzgerät APC Notebook
Pro eine weltweite Produktgarantie von fünf Jahren sowie in den USA und Kanada eine
Garantie auf Lebenszeit. APC garantiert für die Lebenszeit des Erstkäufers, dass seine
Produkte bei bestimmungsgemäßem Gebrauch frei von Material- und
Verarbeitungsfehlern sind. Im Rahmen dieser Garantie ist APC verpflichtet, das Produkt
im Mangelfall nach eigenem Ermessen zu reparieren oder zu ersetzen. Zur Reklamation
eines Produktes wenden Sie sich bitte an APC (www.apc.com) oder eine APC-
Kundendienstniederlassung und bitten um Zuteilung einer Rücksendenummer. Bitte
legen Sie Ihrer Franko-Rücksendung des defekten Notebook Pro ein Begleitschreiben mit
einer kurzen Beschreibung des Problems und der Rücksendenummer sowie den
Kaufbeleg bei. Diese Garantie gilt nur für den ursprünglichen Käufer.
Hinweis zum „Telepermit“
Das „Telepermit“ für Endgeräte besagt, dass die Telecom die Einhaltung bestimmter
Mindestanforderungen für Netzanschlüsse bestätigt. Es besagt nicht, dass das Gerät von
der Telecom ausdrücklich gutgeheißen wird, und es beinhaltet keinerlei Gewährleistung.
Vor allem besagt das „Telepermit“ nicht, dass das Gerät im Verbund mit Geräten anderer
Hersteller bzw. anderen Typs, die über ein „Telepermit“ verfügen, einwandfrei
funktioniert, oder dass das Gerät zu allen Netzdiensten der Telecom kompatibel ist.
Betriebswerte 100-240 VAC, 50/60 Hz, 2,5 A
Energiespitzen-Kapazität
(10 x 1000 µs)
(Normalschwingung/Gleichtakt) C6 = 615 Joule
C8 = 210 Joule
Kippspannung Telefon 270 V
Kippspannung Netzwerk 80 V
Energiespitzen-Kapazität
(8 x 20 µs) (Normalschwingung/Gleichtakt) C6 = 18 kA
C8 = 6 kA
Abmessungen (PnoteProC6-EC)
(PnoteProC8-EC) 11 x 3,2 x 2,8 cm
9,8 x 3,2 x 2,76 cm
Problem Ursache Abhilfe
kein Frei-
zeichen
Gerät wurde an nichtanaloger
Anschlussdose angeschlossen.
Das Gerät ist nicht für digitale
Netze geeignet.
Kabel falsch angeschlossen Nachprüfen, ob alle Kabel
beiderseits an den richtigen
Buchsen angeschlossen sind.
Wackelkontakt Anschlüsse auf guten Kontakt
prüfen.
Grüne Lampe
leuchtet nicht. Gerät ohne Strom Nachprüfen, ob Gerät an strom-
führender Dose angeschlossen
ist.
Gerät defekt APC-Kundendienst anrufen
(siehe Produktgarantie)
Netzwerk-
fehler. Gerät nicht korrekt angeschlo-
ssen. Alle Anschlüsse zwischen
PnotePro und Netzwerk sowie
Rechner prüfen.
w w w.apc.com
®
w w w.apc.com
®
1
2
PnoteProC8-EC
PnoteProC6-EC
Prese filtrate PnoteProC8-EC (2 pin) e
PnoteProC6-EC (3 pin) di APC
Grazie per aver scelto la presa filtrata serie PnotePro-EC di APC! Compilate e inviate il
tagliando di garanzia, oppure effettuate la registrazione on line all’indirizzo
www.apcc.com/warranty.
Norme di sicurezza
Prima di iniziare l’installazione, leggere attentamente le seguenti norme di sicurezza.
• Questo prodotto è utilizzabile nei Paesi con tensione di rete a 100, 120 o 230 V.
• Non installare durante temporali! Installare in ambiente asciutto.
• Prima di installare la presa filtrata PnotePro-EC, spegnere e scollegare tutte le
apparecchiature da proteggere.
Installazione generale
Prima di installare la presa filtrata, verificare che la presa di alimentazione del note-
book e la linea telefonica funzionino.
1. Spegnere e scollegare l’apparecchiatura da proteggere.
2. Scollegare il cavo di alimentazione dall’estremità dell’adattatore di alimentazione
del notebook e collegarlo all’estremità della presa filtrata PnotePro-EC. Collegare
l’altra estremità della presa filtrata PnotePro-EC all’adattatore di alimentazione
(Figure 1 e 2).
3. Scollegare il cavo telefonico dalla presa a muro e collegarlo al connettore jack della
presa filtrata PnotePro-EC contrassegnato con l’icona (Figura 3).
4. Collegare un’estremità del cavo telefonico fornito alla presa telefonica a muro e col-
legare l’altra estremità al connettore jack della presa filtrata PnotePro-EC contras-
segnato con l’icona
(Figura 3).
Installazione del modem (Figura 3)
Per proteggere il modem, collegare il cavo del modem al connettore jack della presa
filtrata PnotePro-EC contrassegnato con l’icona
. Non usare con le connessioni
telefoniche ISDN o digitali.
Installazione della rete (Figura 4)
Per l’uso in applicazioni di rete (10Base-T o 100Base-T2), collegare un’estremità del
cavo di rete alla presa di rete. Collegare l’altra estremità al connettore jack della presa
filtrata PnotePro-EC contrassegnato con l’icona
. Collegare un cavo di rete dal
connettore jack contrassegnato con l’icona alla scheda di rete del computer. Non
collegare la presa filtrata PNotePro-EC contemporaneamente ad una rete e ad una linea
telefonica.
Trasporto dell’unità
La cinghia in dotazione viene fornita per vostra comodità, per fissare la presa filtrata
PnotePro-EC all’adattatore c.a. del notebook e per organizzare i cavi.
Dati tecnici
Risoluzione dei problemi
Garanzia limitata del prodotto
American Power Conversion offre una garanzia limitata del prodotto di 5 anni
(internazionale) per la presa filtrata PnotePro-EC di APC. APC garantisce
all’acquirente originale, a tempo illimitato, che i suoi prodotti saranno esenti da
difetti di materiali e di lavorazione in condizioni normali di utilizzo e di assistenza.
L’obbligo di APC ai sensi della presente garanzia è limitato alla riparazione o
sostituzione, esclusivamente a sua discrezione, di taluni prodotti difettosi. Per
l’assistenza tecnica in garanzia è necessario richiedere il numero di autorizzazione
alla restituzione (RMA) del materiale ad APC (www.apcc.com o 1-800-800-4APC)
o al Servizio di assistenza tecnica APC. La presa filtrata PnotePro deve essere
restituita con un numero RMA e con le spese di trasporto prepagate, e deve essere
accompagnata da una breve descrizione del problema e dalla prova della data e del
luogo di acquisto. Questa garanzia è valida soltanto per l’acquirente originale.
Nota sul Telepermit
La licenza Telepermit fornita dalla Telecom per un terminale implica soltanto che la
Telecom riconosce che l'apparecchio soddisfa i requisiti minimi per l'allacciamento
alla rete, ma non comporta l'approvazione del prodotto da parte della Telecom, né
costituisce garanzia di alcun tipo e, soprattutto, non garantisce che un apparecchio
funzioni correttamente con un altro apparecchio munito di licenza Telepermit di
differente fattura o modello, né implica che un prodotto sia compatibile con tutti i
servizi di rete offerti dalla Telecom.
Tensione/corrente nominale 100-240 V c.a., 50/60 Hz, 2,5 A
Sovratensioni
(10 x 1000 µs) (NM/CM) C6 = 615 joule
C8 = 210 joule
Tensione limite linea telefonica 270 V
Tensione limite di rete 80 V
Corrente di protezione dalle sovratensioni
(8 x 20 µs) (NM/CM) C6 = 18 kA
C8 = 6 kA
Dimensioni (PnoteProC6-EC)
(PnoteProC8-EC) 11 x 3,2 x 2,8 cm
9,8 x 3,2 x 2,76 cm
Problema Motivo Soluzione
Nessun segnale
telefonico
Il dispositivo è colle-
gato ad una linea tele-
fonica non analogica
Il dispositivo non funziona con le
linee telefoniche digitali.
I cavi non sono instal-
lati correttamente. Controllare che entrambe le estremità
dei cavi siano collegate ai giusti con-
nettori jack.
La spia verde è
spenta Nessuna alimentazione
al dispositivo Accertare che il dispositivo sia colle-
gato e che la presa elettrica sia ali-
mentata.
Il dispositivo è danneg-
giato Per assistenza tecnica contattare APC
(vedere la Garanzia limitata del pro-
dotto).
Nessuna comu-
nicazione con la
rete. Il dispositivo non è col-
legato correttamente. Controllare tutti i collegamenti fra il
PnotePro-EC e la rete e/o il computer.
3
w w w.apc.com
®
Dispositivo de Protecção contra Picos de Tensão
PnoteProC8-EC (2 pinos) e PnoteProC6-EC (3 pinos)
Muito obrigado por seleccionar o Dispositivo de Protecção contra Picos de Tensão da
gama PnotePro-EC da APC! Queira preencher e devolver a garantia, ou registe a sua
compra on-line em www.apcc.com/warranty.
Precauções de segurança
Antes de dar início à instalação, não deixe de ler e entender as seguintes precauções de
segurança:
• Este produto foi projectado para ser utilizado em países cuja tensão seja de
100,120 ou 230VAC.
• Não se deve efectuar a instalação durante trovoadas! Instale num ambiente seco.
• Antes de instalar o Dispositivo de Protecção contra Picos de Tensão PnotePro-
EC, desligue a alimentação e tire da tomada a ficha dos equipamentos a serem
protegidos.
Instalação geral
Confirme que a alimentação para o computador portátil e o sinal de linha telefónica
estão a funcionar antes de instalar o Dispositivo de Protecção contra Picos de Tensão.
1. Desligue e tire da tomada a ficha dos equipamentos a serem protegidos.
2. Desligue o cabo de alimentação da extremidade do adaptador de alimentação do
computador portátil e ligue-o à extremidade do PnotePro-EC. Ligue a outra extrem-
idade do PnotePro-EC ao adaptador de alimentação (Figuras 1 e 2).
3. Desligue da parede o cabo telefónico e ligue-o à tomada do PnotePro-EC marcada
com o ícone (Figura 3).
4. Ligue uma extremidade do cabo telefónico fornecido à tomada telefónica e ligue a
outra extremidade à tomada do PnotePro-EC marcada com o ícone (Figura 3).
Instalação do modem (Figura 3)
Para proteger o seu modem, ligue o cabo do modem à tomada do PnotePro-EC marcada
com o ícone
. Não utilize com linhas telefónicas ISDN ou digitais.
Instalação em rede (Figura 4)
Para utilizar em aplicativos de rede (10Base-T ou 100Base-T2), ligue uma extremidade
dum cabo de rede à tomada de rede. Ligue a outra extremidade à tomada do Dispositivo
de Protecção contra Picos de Tensão PnotePro-EC marcada com o ícone
. Ligue um
cabo de rede da tomada marcada com o ícone à placa de rede do computador. Não
ligue o PNotePro-EC a uma rede e a um sistema telefónico ao mesmo tempo.
Para viajar com o dispositivo
Para a sua conveniência, fornece-se uma fita para a montagem do PnotePro-EC ao
adaptador AC do computador portátil, ou para que se arrumem/embalem os seus cabos.
Especificações
Resolução de problemas
Garantia Limitada do Produto
A American Power Conversion oferece uma garantia limitada de 5 anos do produto
(mundialmente) e uma garantia vitalícia do produto (apenas nos EUA e no Canadá)
para o Dispositivo de Protecção contra Picos de Tensão da APC para Computadores
Portáteis. A APC garante, de forma vitalícia para o comprador original, que os seus
produtos não apresentam defeitos de materiais ou mão-de-obra em condições
normais de utilização e serviço. As suas obrigações por força desta garantia limitam-
se ao reparo ou à substituição, ao seu exclusivo critério, de quaisquer produtos
defeituosos sob tais condições. Para ser atendido sob esta garantia, deve-se obter da
APC (www.apcc.com ou 800 853 182) ou dum Centro de Atendimento um número
de Autorização de Devolução de Material (RMA, ou Return Material
Authorization). O Dispositivo de Protecção contra Picos de Tensão para
Computadores Portáteis deve ser devolvido com um número RMA, com os custos de
transporte pré-pagos, e devem acompanhá-lo uma breve descrição do problema e o
comprovante da data e do local da compra. A presente garantia aplica-se apenas ao
cliente final.
Observação sobre o Telepermit
A concessão de um Telepermit para qualquer item dos equipamentos do terminal
indica apenas a aceitação por parte da Telecom de que o item cumpre as condições
mínimas para a ligação a uma rede. Não indica, porém, que a Telecom endosse o
produto, nem que proporcione algum tipo de garantia. Acima de tudo, a Telecom não
dá nenhuma garantia de que qualquer item funcionará correctamente em todos os
aspectos com qualquer outro equipamento, de um tipo ou modelo diferente, que
tenha recebido um Telepermit, e não deixa implícito que qualquer produto seja
compatível com todos os serviços da Telecom.
Tensão de funcionamento/Corrente 100-240 Vac, 50/60 Hz, 2,5 A
Capacidade de energia de pico
(10 x 1000µs) (NM/CM) C6 = 615 joules
C8 = 210 joules
Tensão de abertura telefónica 270 V
Tensão de abertura de rede 80 V
Corrente de pico
(8 x 20µs) (NM/CM) C6 = 18 kA
C8 = 6 kA
Dimensões (PnoteProC6-EC)
(PnoteProC8-EC) 11 x 3,2 x 2,8 cm
9,8 x 3,2 x 2,76 cm
Problema Causa Solução
Não há sinal de
linha
O dispositivo está ligado
a uma linha telefónica
não analógica
O dispositivo não funcionará com
linhas telefónicas digitais.
Os cabos não foram
instalados correctamente Certifique-se de que ambas as
extremidades dos cabos estejam
ligadas às tomadas correctas.
A ligação não está firme Verifique a ligação
O indicador
verde não está
aceso O dispositivo não está a
receber alimentação Certifique-se de que o dispositivo
esteja ligado a uma tomada que
esteja a receber alimentação.
Danificou-se o disposi-
tivo Entre em contacto com a APC para
receber suporte técnico (consulte a
Garantia Limitada do Produto).
Não há
comunicação
com a rede. O dispositivo não foi
adequadamente ligado. Verifique todas as ligações entre o
PnotePro-EC e a rede e/ou o
computador.
w w w.apc.com
®
4
990-1721C © 2009 APC durch Schneider Electric. APC, das APC-Logo sind
Eigentum der Schneider Electric Industries S.A.S., der American Power
Conversion Corporation oder angegliederter Unternehmen. 990-1721C © 2009 APC by Schneider Electric. APC, il logo APC sono di
proprietà di Schneider Electric Industries S.A.S., American Power Conversion
Corporation o di aziende affiliate. 990-1721C © 2009 APC da Schneider Electric. Todas as marcas comerciais são de
propriedade da Schneider Electric Industries S.A.S., American Power Conversion
Corporation ou de suas empresas afiliadas.
American Power Conversion Support: www.apc.com
