Panasonic AW-RC600 - Manual (Page 30)

9 (G)

Kamerakabelbuchse [CAMERA]
(26-polige Buchse)
Hier wird das Kamerakabel (wie z.B. AW-CA50A26)
angeschlossen.
 Kontakt-Schwenk-/Neigekopf-Steuerbuchse
[PAN/TILT CONTROL IN] (15-polige D-SUB-Buchse)
 Diese Buchse hat die gleiche Form wie die Tally/
Intercom-Ein-/Ausgangsbuchse. Achten Sie beim
Anschließen darauf, diese beiden Buchsen nicht zu
verwechseln.
Hier wird ein Steuergerät zur Steuerung des Objektivs
(mit Zoom- und Fokus-Servomotor) und des Schwenk-
/Neigekopfes (aufwärts, abwärts, links, rechts,
Entfroster, Wischer usw.) angeschlossen. (Nur Kontakt-
Steuergeräte können angeschlossen werden.)
Stift-Nr. Signalbezeichnung
1 LEFT
2 RIGHT
3 UP
4 DOWN
5 FAR
6 NEAR
7 TELE
8 WIDE
9 DEFROSTER
10 WIPER
11 COMM
12 +5 V
13 +V (+7.5 V)
14 –V (+2.5 V)
15 GND
 Eine entsprechende Zusatzkarte muss in der Kamera
installiert sein, um einen Kontakt-Schwenk-/Neigekopf
zu benutzen. Einzelheiten entnehmen Sie bitte der
Bedienungsanleitung der Kamera.
 Wenn die Steuerstifte (#1 bis #10) mit dem Stift COMM
(#11) verbunden werden, werden die Steuersignale
vom RCU zur Kamera gesendet.
 Wenn das Steuergerät angefertigt werden muss, schalten
Sie einen Widerstand von 1 bis 10 kOhm (1/8 W oder
mehr) zwischen den Stift COMM und den Stift +5 V.
 Stellen Sie sicher, dass die Stifte LEFT und RIGHT
nicht gleichzeitig mit dem Stift COMM verbunden
werden.
 Ebenso dürfen auch die Stifte UP und DOWN, FAR
und NEAR oder WIDE und TELE nicht gleichzeitig mit
dem Stift COMM verbunden werden.
 Die Stifte #12 bis #15 werden nur bei Ausübung von
Objektivsteuerung verwendet. Verbinden Sie dazu
den Stift FOCUS CONT des Steuergerätes mit NEAR
(Stift #6) und den Stift ZOOM CONT mit WIDE (Stift
#8). (Normalerweise werden die Stifte #12 bis #15
nicht verwendet, wenn die Steuerung über Kontakte
ausgeübt wird.)
 Genlock-Ein-/Ausgangsbuchsen [G/L IN/OUT]
(automatische 75-Ohm-Terminierung)
Die externen Syncsignale (Black-Burst-Signale oder
Composite-Signale) von einem anderen System werden
hier angeschlossen.
Hinweis:
Die Eingangssignale müssen der mit “IN” markierten
BNC-Buchse (automatische 75-Ohm-Terminierung)
zugeführt werden.
Werden diese Signale der mit “OUT” markierten BNC-
Buchse zugeführt, entsteht ein Hochimpedanz-Zustand,
sodass die Buchse nicht durch den 75-Ohm-Widerstand
terminiert wird.

Zusatzsignal-Ein-/Ausgangsbuchsen
[AUX IN/OUT]
(automatische 75-Ohm-Terminierung)
Schließen Sie die Line-Betrachtungssignale von einem
Live-Bildmischpult oder einem anderen Gerät an diese
Buchsen an.
Hinweis:
Die Eingangssignale müssen der mit “IN” markierten
BNC-Buchse (automatische 75-Ohm-Terminierung)
zugeführt werden.
Werden diese Signale der mit “OUT” markierten BNC-
Buchse zugeführt, entsteht ein Hochimpedanz-Zustand,
sodass die Buchse nicht durch den 75-Ohm-Widerstand
terminiert wird.

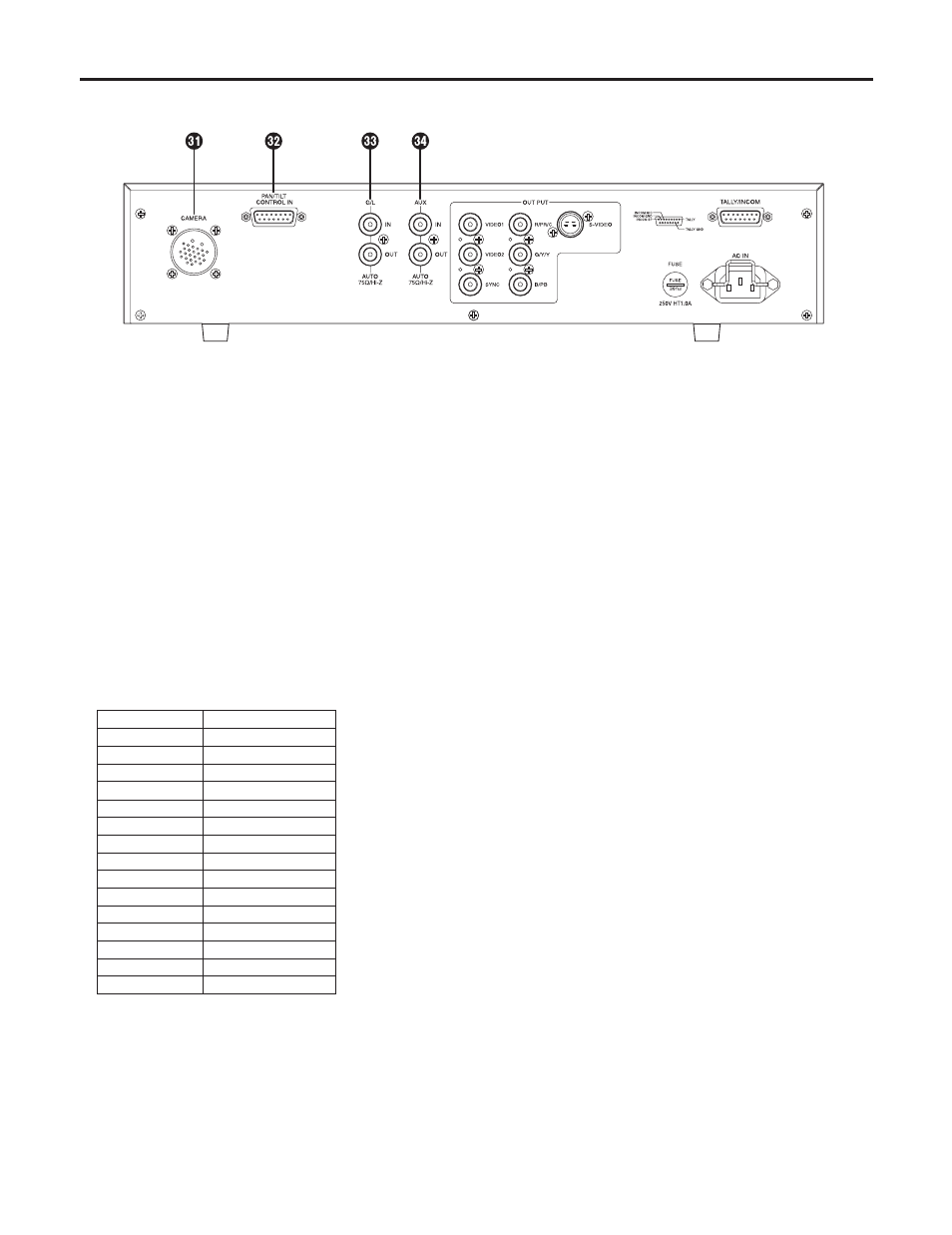

Teile und ihre Funktionen
Rückseite
