Una vez que el producto haya sido integrado, ubique la parte trasera
de la columna en contacto con la pared para evitar el acceso al
compartimento del compresor.
Para que el producto funcione correctamente, es indispensable que
permita una ventilación adecuada del aire para enfriar el condensador
ubicado en la parte trasera del aparato.
Por ello, la columna deberá estar equipada de una chimenea trasera,
cuya apertura no se deberá bloquear, y de una ranura frontal que
estará cubierta por una rejilla de ventilación.
540 mm
50 mm
380 mm
50 mm
El aparato está equipado con dispositivos de unión para unir las
puertas del aparato a los paneles de la columna (barra de carga).
50 mm
20
UNIÓN DE LOS PANELES DE LA
COLUMNA INTEGRADA DE LAS
PUERTAS DEL APARATO

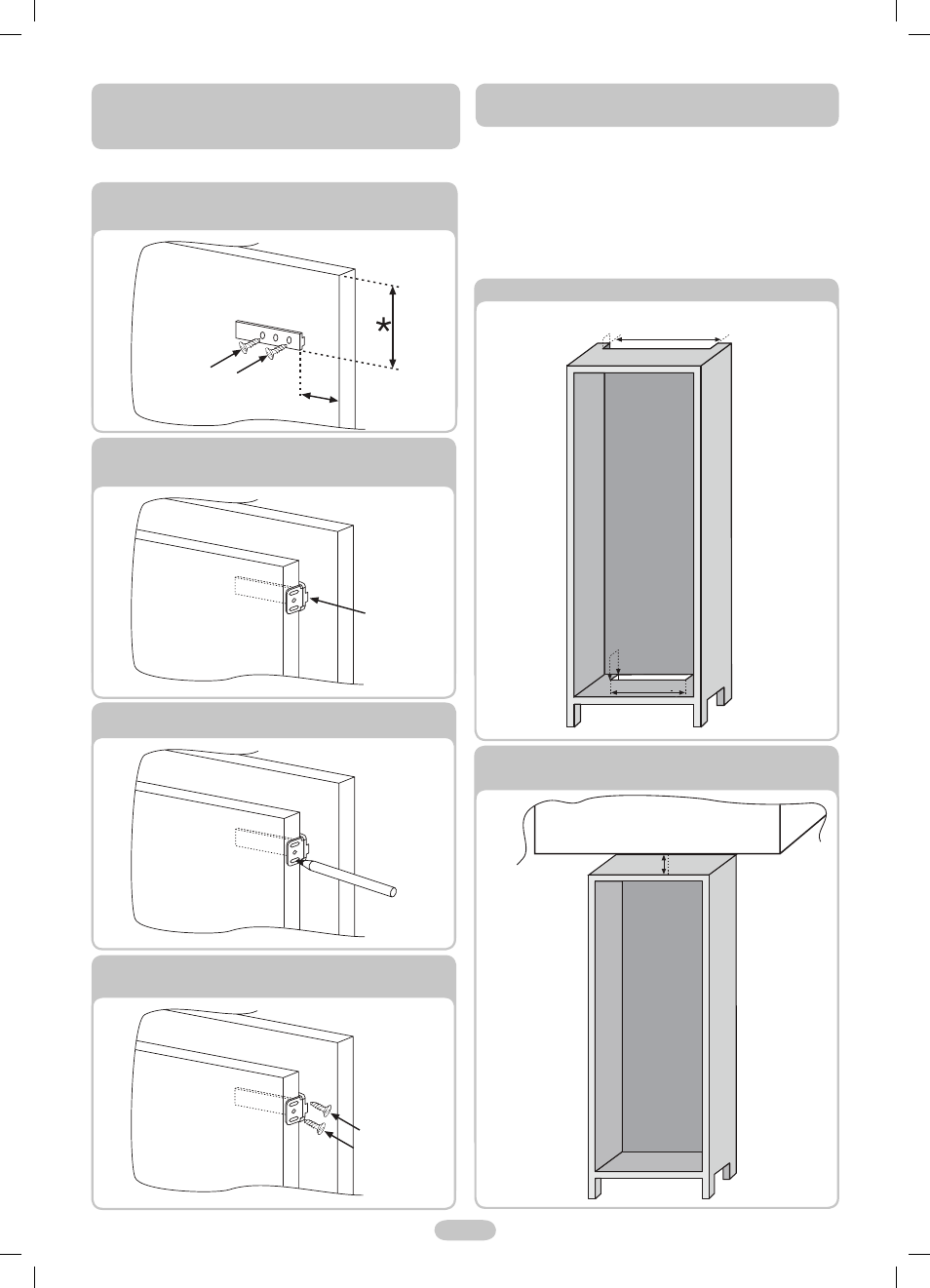

Apriete la guía en la parte interior del panel de la columna integrada a la
altura deseada, a una distancia de aproximadamente 20 mm. a partir del
cable exterior de la puerta.
Abra las puertas de la columna integrada y del frigorífi co. Ubique el
cargador integrado en la placa, y a continuación, ajústelo a la puerta
del refrigerador.
Marque los puntos de fi jación para los tornillos y agujérelos con un
diámetro de 2,5.
Conecte la puerta del aparato al panel de la cabina, considerando las
ranuras de carga como guías.
PRECAUCIONES PARA UN CORRECTO
FUNCIONAMIENTO
Dimensiones de los bloqueos de seguridad de la columna.
16 ES
Dimensiones del espacio que se deberá dejar entre la columna y
el techo.
