Une fois le produit encastré, placez la partie arrière de la colonne
contre le mur de manière à garder un accès au compresseur.
Pour que le produit fonctionne correctement il est essentiel de
permettre à l'air de circuler convenablement afi n de réfrigérer la
condensateur situé à l'arrière de l'appareil.
C'est la raison pour laquelle la colonne doit être équipée d'une
"cheminée" à l'arrière dont l'ouverture supérieure ne doit jamais être
obturée et disposant d'une fente sur l'avant qui sera recouverte d'une
grille d'aération.
540 mm
50 mm
380 mm
50 mm
L'appareil est équipé de dispositifs d'accouplement des portes
aux panneaux de la colonne (guide à coulisse de chargement).
Dimensions de l'espace devant existé entre la colonne et le plafond.
50 mm
20
ACCOUPLEMENT DES PANNEAUX DE LA
COLONNE INTEGREE AUX PORTES DE
L'APPAREIL

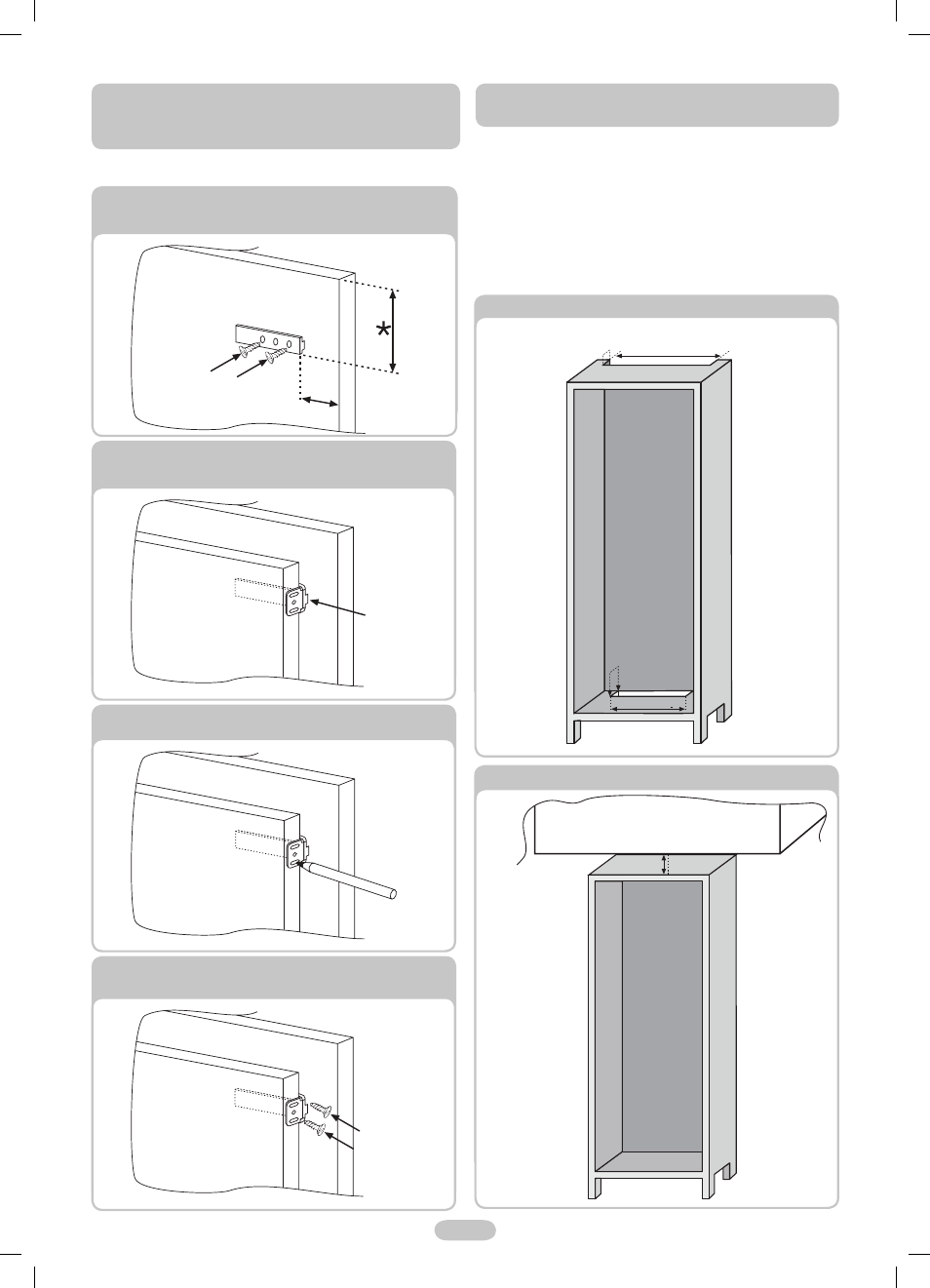

Fixez le guide à coulisse sur la partie intérieure du panneau de la colonne
d'encastrement à la bonne hauteur et à environ 20 mm du bord extérieur
de la porte.
Ouvrez les portes de la colonne d'encastrement et du réfrigérateur.
Placez le dispositif de chargement dans la coulisse puis ajustez-le sur
la porte du réfrigérateur.
Marquez les points de fi xation pour les vis et percez à l'aide d'un foret
de diamètre 2.5.
Raccordez la porte de l'appareil au panneau du meuble en prenant les
guide à coulissement de chargement comme repères.
PRECAUTIONS POUR UN
FONCTIONNEMENT CORRECT
Dimensions des points de fi xation de la colonne.
