INSTRUCCIONES PARA EL MONTAJE A LA ENCIMERA
DE LA JUNTA ALIMENTACION GAS
Las instrucciones van dirigidas al personal autorizado a la instalación del aparato en
conformidad con las normas en vigor. Cualquier intervención debe ser realizada con
el aparato desconectado eléctricamente.

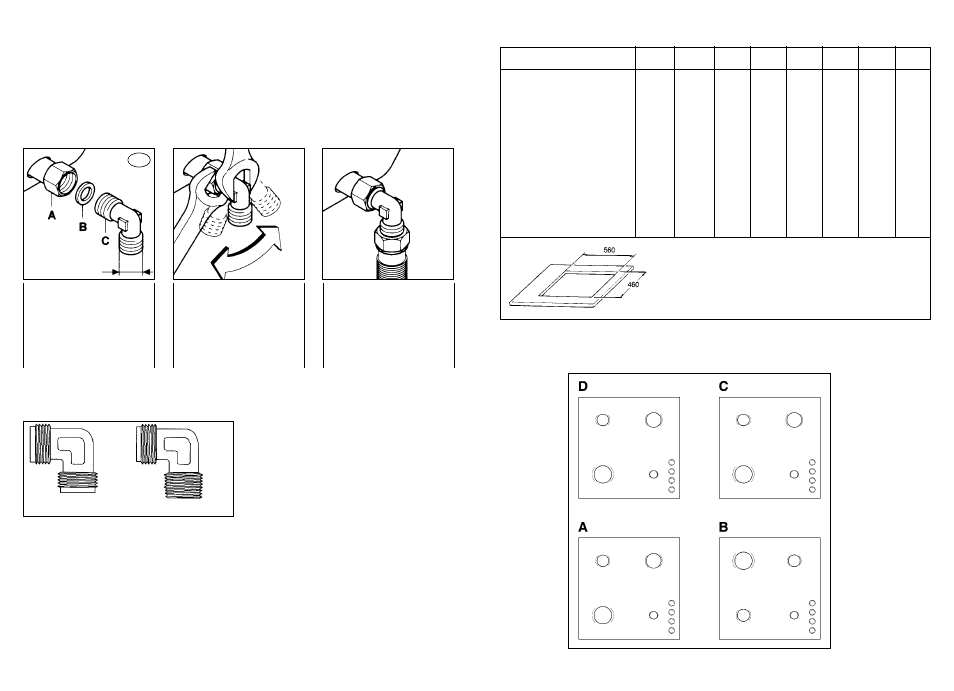

SECUENCIA DE LAS OPERACIONES DE MONTAJE
Para el montaie de la iunta son necesarias n. 2 llaves hexagonales de 17 y 23 mm
1/2 GAS
CILINDRICO
1) Enroscar las partes
en la secuencia ilu-
strada
A) Tubación rampa
B) Guarnición
C) Junta orientable 2) Cerrar fuertemente
las juntas utilizando
las llaves hexagonales
teniendo en cuenta de
orientar la junta en la
dirección deseada an-
tes de cerrar a fondo. 3) Conectar la junta C
a la red de alimenta-
ción gas a través de
tubo rigido de cobre o
flexible de acero
33
MUY IMPORTANTE
Para agilizar la instalación y para evitar riesgos de pérdidas de gas, se acon-
seja enlazar el tubo del gas en la secuencia abajo indicada:
• antes sobre la junta de la encimera
• sucesivamente sobre la junta de la red de alimentación.
La inversión de esta secuencia podría crear problemas de aguante de gas
entre tubo y encimera.
AL TERMINO DE LA INSTALACION ASEGURARSE SIEMPRE DEL AGUANTE
DEL CONJUNTO UTILIZANDO UNA SOLUCION JABONOSA
ATENCIÓN
Algunos modelos poseen en dotación dos conexiones: uno cilindrico A, uno cónico B
fig. 2.
CILINDRICO CÓNICO Fig. 2
A B
ES
34
TECHNICAL CHARACTERISTICS
* Some models only ** Manufacturer setting IE cat. II 2H3 + GB cat. II 2H3 +
Cooking hobs 60x50 A A B B C C D D
Burners 4 gas 4 gas 3 gas 3 gas 4 gas 4 gas 4 gas 4 gas
– – 1 electric 1 electric – – – –
Reference type PL01 PL02 PL01 PL02 PL01 PL02 PL01 PL02
Supply Voltage (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Installed electric power (W) – – 1400 1400 – – – –
Medium burner 1 1 – – 1 1 1 1
Large back burner 1 1 1 1 1 1 1 1
Small burner 1 1 1 1 1 1 1 1
Large front burner 1 1 1 1 – – – –
Double ring burner – – – – – – 1 1
Maxi burner – – – – 1 1 – –
Power of gas installed:
- G20/20 mbar (kW)**
8,2 8,2 6,7 6,7 8,6 8,6 8,6 8,6
- G30/28-30 mbar (g/h) 597 597 488 488 620 620 620 620
Electric ignition* yes yes yes yes yes yes yes yes
Gas safety device – yes – yes – yes – yes
Product size mm. 595x510 595x510 595x510 595x510 595x510 595x510 595x510 595x510
Degree protection – – Type Y Type Y – – – –
Class 3 3 3 3 3 3 3 3
Fig. 1
Fig. 1b
MD L
DR S
MD L
L S
E L
L S
MD L
M S
