Page 12

INSTRUCTIONS POUR LE MONTAGE AU PLAN DE
TRAVAIL DU RACCORD D’ALIMENTATION DU GAZ
Les instructions concernent le personnel préposé à l’installation de l’appareil, confor-
mément aux normes en vigueur. Toutes les interventions doivent être effectuées sur
l’équipement débranché électriquement.

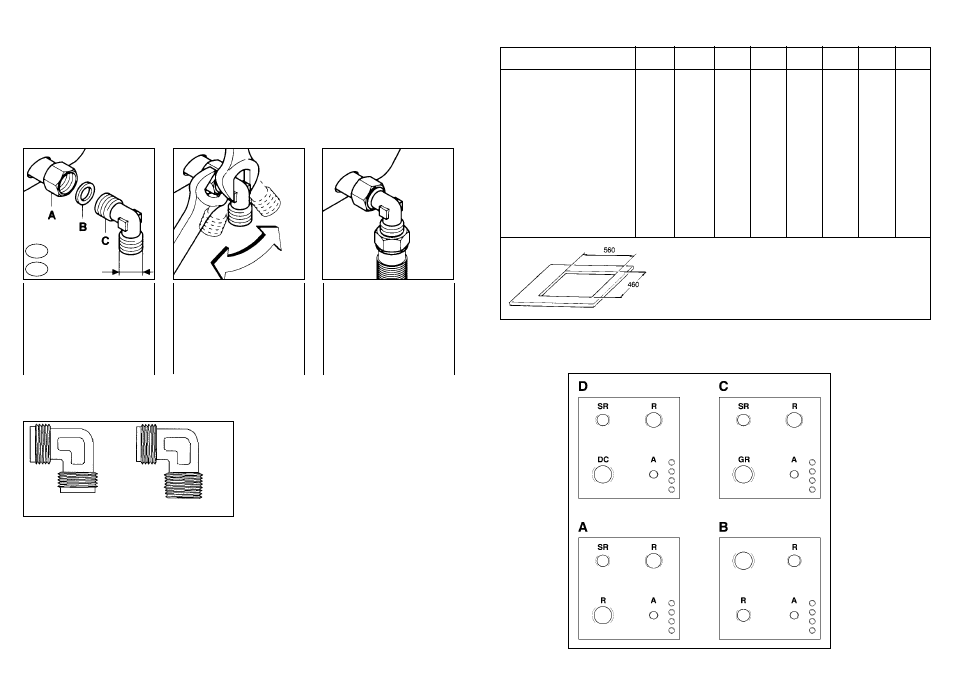

SEQUENCE DES OPERATIONS DE MONTAGE
Pour le montage du raccord il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm
1/2 GAZ CYLINDRIQUE
1/2 GAZ CONIQUE
A) Visser les pièces en
suivant la séquence
illustrée
A) Tuyau rampe
B) Joint
C) Raccord orientable
2) Serrer à fond les
raccords au moyen
des clés à tête hexa-
gonale; pendant le
serrage ne pas oublier
d’orienter le raccord
dans la direction dési-
rée avant de le serrer
à fond.
3) Raccorder le rac -
cord C au réseau d’ali-
mentation du gaz au
moyen du tuyau rigide
en cuivre ou flexible
en acier.
22
ATTENTION
Pour faciliter l’installation et pour éviter des risques de fuite de gaz, nous
recommandons de raccorder le tuyau du gaz en suivant la séquence
ci-dessous:
• d’abord sur le raccord du plan de cuisson;
• ensuite sur le raccord du réseau d’alimentation.
L’inversion de cette séquence peut causer des problèmes d’étanchéité du
gaz entre le tuyau et le plan de cuisson,
A LA FIN DE L’INSTALLATION VERIFIER L’ETANCHEITE DE L’ENSEMBLE
EN UTILISANT UNE SOLUTION SAVONNEUSE
Attention
Certains modèles sont équipés de systèmes coniques et cylindriques pour le raccor-
dement au gaz. Sélectionnez le type adéquat pour un raccordement optimal.
CYLINDRIQUE
CONIQUE
A
B
FR
BE
23
CARACTERISTICAS TECNICAS
* Sólo en algunos modelos ** Predisposición de fábrica
ES cat. II
2H3 +
Encimeras 60x50
A
A
B
B
C
C
D
D
Fuegos
4 a gas
4 a gas
3 a gas
3 a gas
4 a gas
4 a gas
4 a gas
4 a gas
–
–
1 eléttr.
1 eléttr.
–
–
–
–.
Referencia de tipo
PL01
PL02
PL01
PL02
PL01
PL02
PL01
PL02
Tensión/Frecuencia
(V/Hz)
230/50
230/50
230/50
230/50
230/50
230/50
230/50
230/50
Potencia eléctrica instalada
(W)
–
–
1400
1400
–
–
–
–
Quemador semirápido
1
1
–
–
1
1
1
1
Quemador rápido posterior
1
1
1
1
1
1
1
1
Quemador auxiliar
1
1
1
1
1
1
1
1
Quemador rápido anterior
1
1
1
1
–
–
–
–
Quemador doble corona
–
–
–
–
–
–
1
1
Quemador super rápido
–
–
–
–
1
1
–
–
Potencia gas instalada:
- G20/20 mbar (kW)**
8,2
8,2
6,7
6,7
8,6
8,6
8,6
8,6
- G30/28-30 mbar (g/h)
597
597
488
488
620
620
620
620
Encendido electrónico*
sí
sí
sí
sí
sí
sí
sí
sí
Dispositivo de seguridad gas
–
sí
–
sí
–
sí
–
sí
Dimensión producto (a x p)
mm.
595x510
595x510
595x510
595x510
595x510
595x510
595x510
595x510
Grado de protección
–
–
Tipo Y
Tipo Y
–
–
–
–
Clase
3
3
3
3
3
3
3
3
Fig. 1
Fig. 1b
E
