4

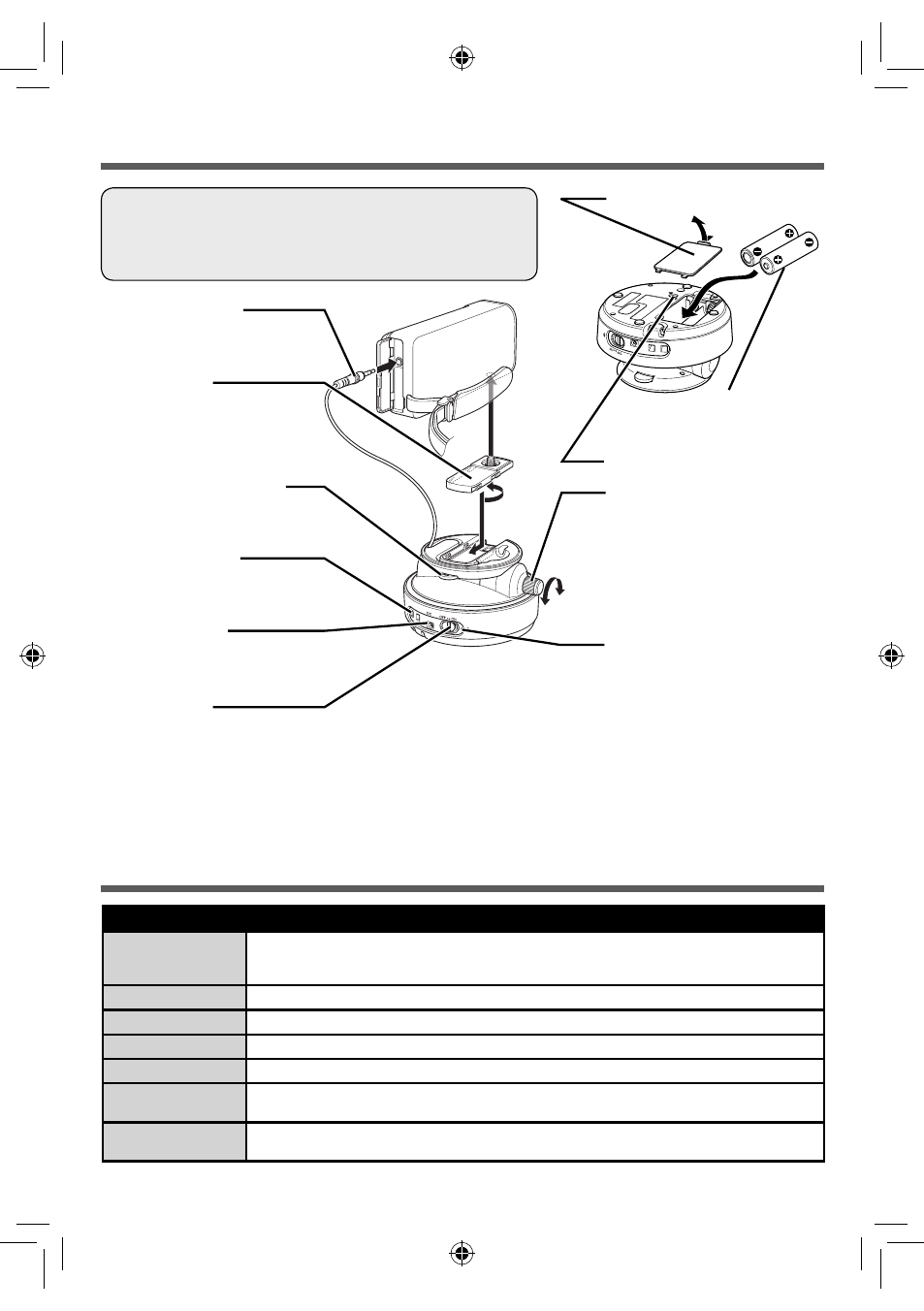

Namen van onderdelen en aansluitingen
Technische gegevens
Pancradle
Stroomtoevoer
Gebruik van de netadapter: 5,2 V gelijkstroom
Gebruik met batterijen: AA-formaat alkaline batterijen (LR6): 1,5 V x 2, AA-formaat nikkel-metaalhydride
oplaadbare batterijen (HR6): 1,2 V x 2
Stroomverbruik 0,8 W, Nominale stroomverbruik: 1,0 A (bij gebruik van de netadapter)
Afmetingen (mm) 113 x 67 x 107 (B × H × D) (inclusief cameraplaat)
Gewicht Ongeveer 225 g (exclusief batterij)
Bereik voor beweging Pan: Ongeveer 90° (Elektrisch), Tilt: Ongeveer 20° (Handmatig)
Omgevingsvereisten
Bedrijfstemperatuur: 5 ˚C tot 40 ˚C, Opslagtemperatuur: -20 ˚C tot 50 ˚C, Relatieve vochtigheid: 35 tot 80
%
Doorlopende
gebruikstijd ongeveer 6 uur (bij gebruik van alkaline batterijen)
(De gebruikstijd is mogelijk korter afhankelijk van de gebruiksomstandigheden.)
Bedieningskabel
Verbind met de AV-
aansluiting van de camera.
Cameraplaat
Bevestig aan het
statiefbevestigingsgat van
de camcorder en vervolgens
aan de pancradle.
Ontgrendelschakelaar
Druk omlaag om de
cameraplaat te verwijderen.
Vergrendelknop
Voor het vergrendelen van
de kantelhoek.
Vergrendelen
Ontgrendelen
Stroomindicator
Licht op wanneer de stroom
wordt ingeschakeld. Knippert
tijdens het afstellen van
de positie, wanneer geen
camera is verbonden of
het afstellen van de positie
mislukt.
Bevestigingsgat
Vergrendel het hele toestel
middels een riempje, etc.
DC-aansluiting
Verbind de bijgeleverde
netadapter.
Stroomtoets
Het afstellen van de positie start wanneer
de stroom wordt ingeschakeld.
Accessoires
● Netadapter (AC-V11U, AC-V10E of AC-V10M)
● Gebruiksaanwijzing (Deze handleiding)
● Cameraplaat
Afdekking batterijvak
AA batterij (LR6/HR6) x 2
(los verkrijgbaar)
Statiefbevestigingsgat
*Verbind geen HDMI-kabel met de camera terwijl deze met de pancradle is verbonden.
