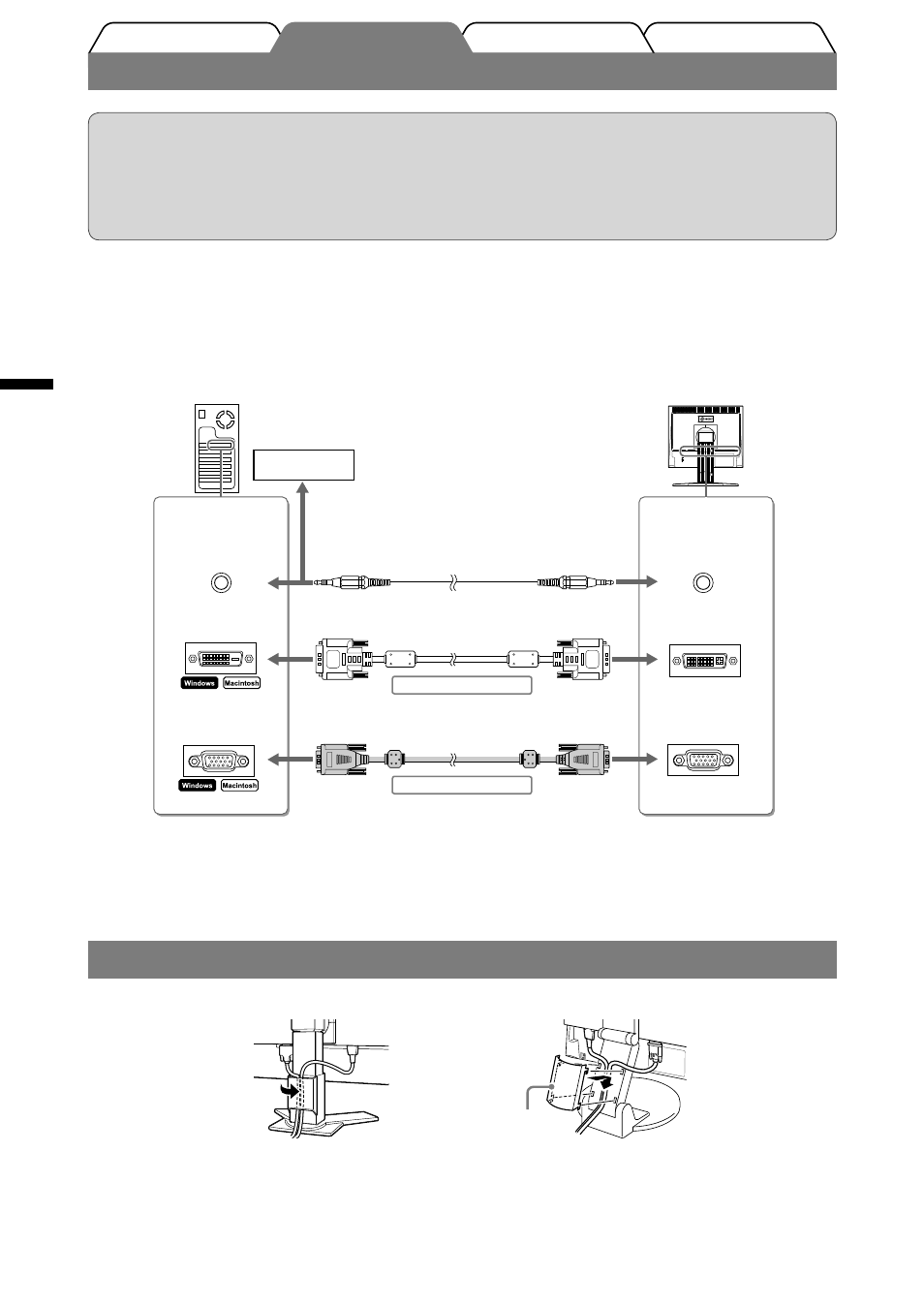

Connexion des câbles
Attention
• Lors du remplacement du moniteur actuel par un moniteur S2031W/S2431W, veillez à modifier la
résolution et la fréquence verticale du PC conformément aux réglages du S2031W/S2431W indiqués
dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.
REMARQUE
• Pour connecter deux PC au moniteur, consultez le Manuel d’utilisateur inclus sur le CD-ROM.
1
Vérifiez que le moniteur et le PC sont hors tension.
2
Connectez le moniteur au PC à l’aide d’un câble de signal correspondant aux
connecteurs.
Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le
couplage.
3
Branchez le cordon d’alimentation dans une prise secteur et dans le connecteur
d’alimentation du moniteur.
Protection des câbles du moniteur
Protégez les câbles du moniteur à l’aide de l’enveloppe de câbles.
Enveloppe de
câbles
Pied réglable en hauteur
Pied EZ-UP
Connecteurs de
l’ordinateur
Connecteur DVI
Connecteur D-Sub
mini à 15 broches
Connecteurs du
moniteur
Connecteur DVI-I
Connecteur D-Sub
mini à 15 broches
Câble à mini-prise stéréo (fourni)
Câble de signal MD-C87 (fourni)
Connexion numérique
Connexion analogique
Lecteur CD, etc.
Câble de signal FD-C39 (fourni)
Connecteur de
sortie audio
Connecteur
d’entrée audio
