Ridge Tool Company

246, 248

UPOZORENJE! Prije korištenja ove
opreme pažljivo pročitajte ove upute
i priloženu sigurnosnu knjižicu. Ako
niste sigurni u vezi bilo kojeg vida

korištenja ovoga alata, zatražite više podataka od
Vašeg RIDGID zastupnika.

Ne uspijete li razumjeti i slijediti upute može doći
do električnog udara, požara i/ili teške tjelesne
ozljede.

SAČUVAJTE OVE UPUTE!

UPOZORENJE! Veliki pritisak koji potjeće od rezača može prouzročiti da
odrezan komad cijevi odleti velikom snagom. To može izazvati teške ozljede
oka ili tijela.
• Nosite zaštitne ili sigurnosne naočale.
• Nemojte stajati blizu bilo kojeg kraja cijevi.
• Osigurajte da nitko od osoblja ne bude u neposrednoj blizini prije nogo

počnete vršenjem pritiska na alat.

• Ne prelazite preporučene veličine kod rezanja u pogledu veličina i vrsta

cijevi.

Provjerite ima li na lancu oštećenih kotačića, članaka ili osovinica. NEMOJTE
koristiti stroj ako je lanac ili bilo koji drugi dio oštećen il slomljen.

UPUTE ZA RUKOVANJE

VAŽNO: Ukoliko djelovanje čegrtaljke prestane prije nego je cijev prerezana,
znači da ste zaglavili rezač. NEMOJTE siliti ručicu ili vijak za podešavanje,
nego jednostavno podignite i okrenite gumb čegrtaljke tako da strelica
pokazuje OD crvene ručice (vidi Sl. 2).
Koristite postupak ‘pumpanja’ u smjeru označenom strelicom kako bi oslobodili
lanac — Vratite lanac u prvobitno stanje stavljanjem odgovarajuće osovinice
lanca u kuku.

Podešavanje rezača
1. Podignite i okrenite gumb čegrtaljke u neutralan položaj (trn nije u utoru).
2. Okrećite vijak za podešavanje sve dok se rub vanjskog kraka ne poravna

s oznakom za veličinu cijevi koju treba rezati. Oznake stupnjeva su na
unutrašnjem kraku.

3. Kad to radni uvjeti dopuštaju, položite rezač na cijev s vijkom za

podešavanje na desno, i opkoračite dulji kraj cijevi.

Podešavanje lanca
4. Nakon što je rezač pravilno postavljen, opašite lanac tijesno oko

cijevi. Stavite odgovarajuću osovinicu lanca u kuku. Okrećite vijak za
podešavanje obrnuto od kazaljke na satu sve dok se lanac ne zategne.

5. Okrenite gumb čegrtaljke teko da pokazuje prema crvenoj ručici. (Vidi

Sl. 1). Lanac mora biti pravilno postavljen da se zajamči dovoljan pomak
za postupak rezanja.

Rezanje cijevi
6. Koristite pomak čegrtaljke u smjeru označenom strelicom na gumbu

čegrtaljke, sve dok se cijev ne prereže.

Podmazivanje rezača
7. Podignite i okrenite gumb čegrtaljke u neutralan položaj (vidi korak 1).
8. Okrećite vijak za podešavanje u smjeru kazaljke na satu sve dok krakovi

ne budu potpuno zatvoreni.

9. Podmažite dosjed vijka za podešavanje. Upotrijebite punu čašicu masti.

Podmazujte dok se mast ne pojavi na brtvama.

10. Povremena primjena ulja na osovinicama i reznim kotačićima zajamčit će

stalno slobodan hod.

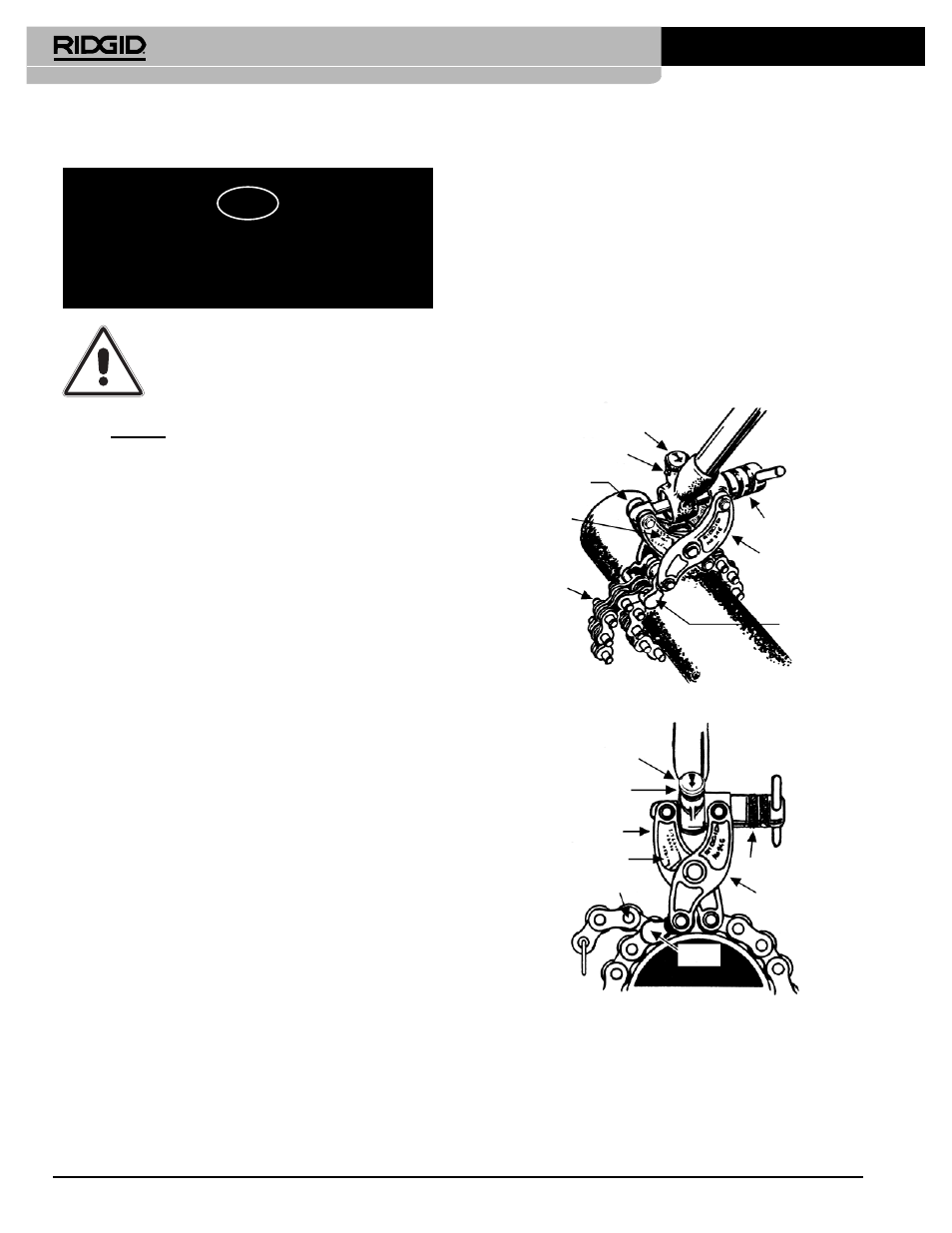

Sl. 1

Sl. 2

246, 248

upute za rukovanje

Gumb čegrtaljke

Trn čegrtaljke

Unutrašnji krak

Oznake

stupnjeva

Osovinica lanca

Vijak za podešavanje

Vanjski krak

Kuka
