CK3100 Advanced Car Kit
18
Návod k použití

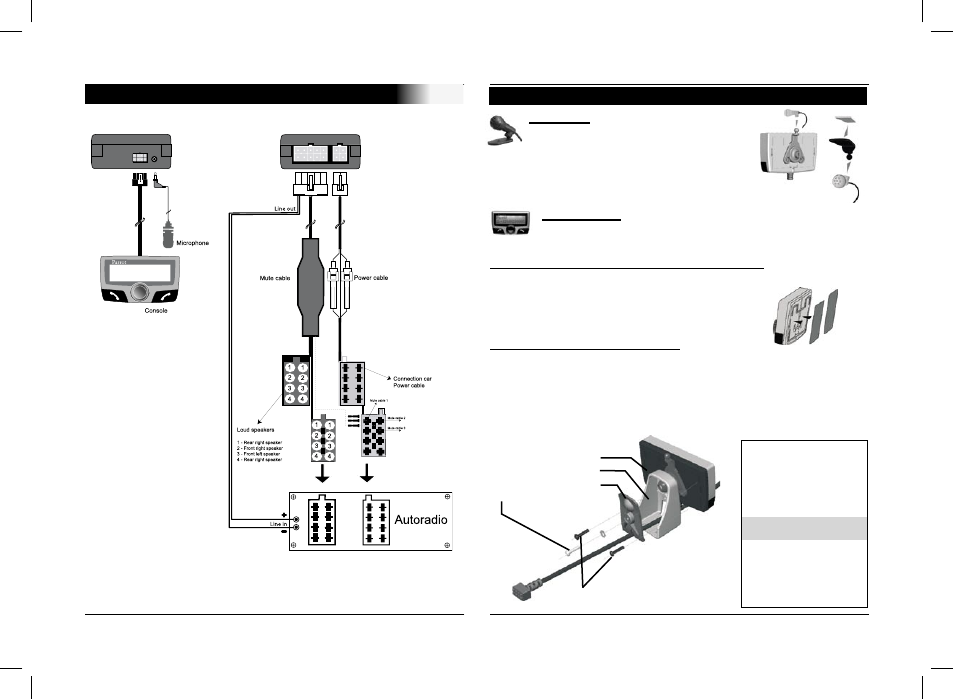

SCHÉMA KABELOVÉHO ZAPOJENÍ
Návod k provedení
montáže
- Otočte „B” zleva dopra-
va, abyste přišroubovali
„B” a „A”. Použijte pouze
šrouby „D”.
- Protáhněte kabel „A”
přes „B”
- Přišroubujte „C” na „B”.
Použijte pouze šroub „E”.
Nezapomeňte
nasadit zajišťovací
podložku.
Instalace mikrofonu a panelu
A : LCD displej
B : Podstavec
C : Zadní držák
E : Kovový šroub (10 mm)
D : Plastový šroub (10 mm )
Mikrofon:
Mikrofon musí být nastaven tak,
aby směřoval k řidiči. Může být
nainstalován: Mezi protisluneční clonu a
vnitřní zpětné zrcátko. Na LCD displeji.
LCD displej:
Instalaci displeje je možno provést několika způsoby:
Displej přilepte na přístrojovou desku tak,
že použijete přiloženou oboustrannou lepící pásku.
Stačí nalepit pásku na čistou a rovnou plochu
přístrojové desky.
Ustavte displej na podstavec.
Po nasazení LCD displeje na podstavec přilepte podstavec
pomocí oboustranné lepící pásky na přístrojovou desku. V
tomto případě lze displej natáčet do požadované polohy.
