2
DN 40/50
50 mm
Max. 25 Nm
1 turn = 10%
Note: best before applying pressure
DN 65-100
42 mm
Max. 25 Nm
1 turn = 10%

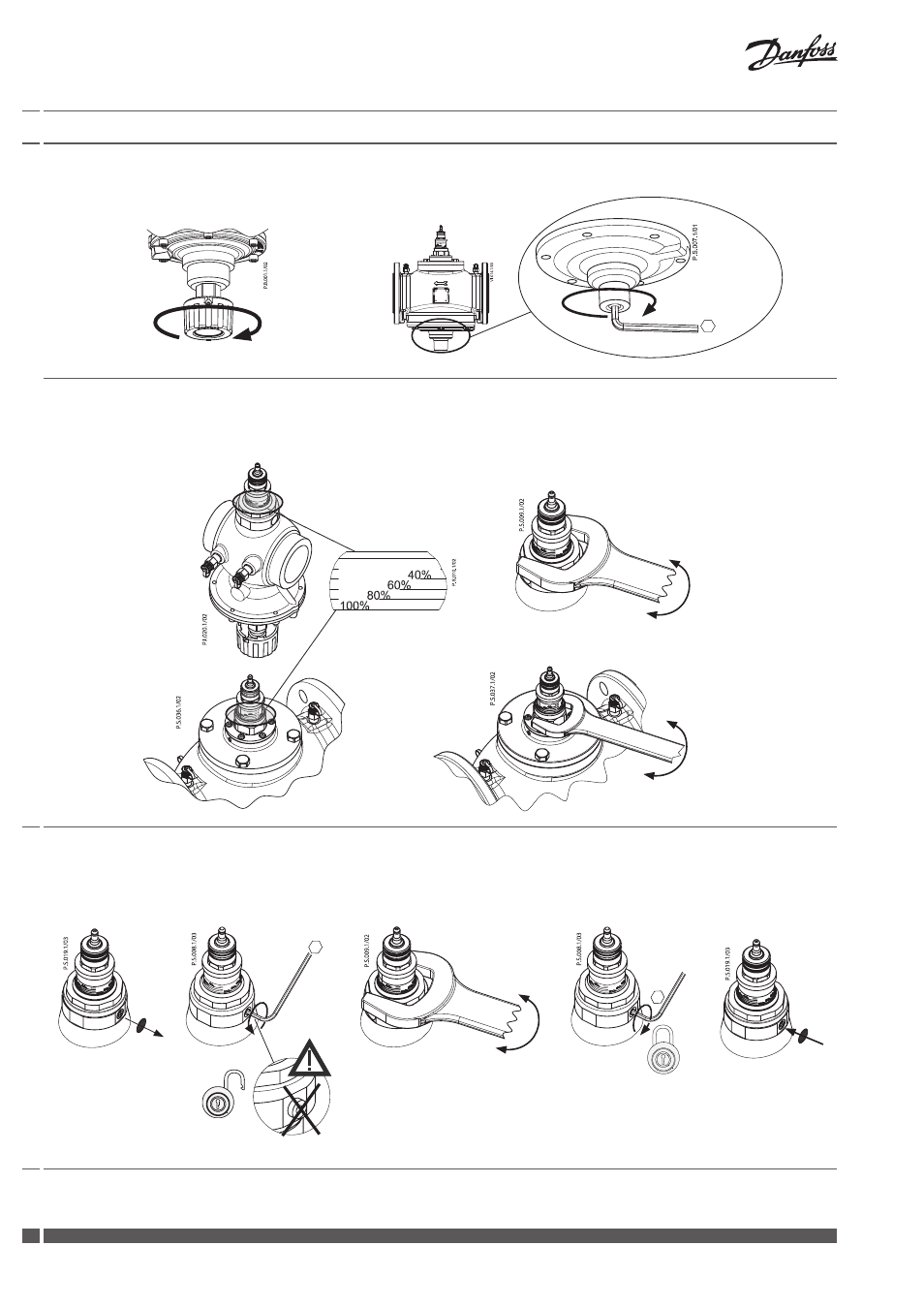

Setting / Indstilling / Einstellung / Réglage / Instelling / Inställning / Asettelu / Wykonywanie nastawy / Iestādījumi / Beállítás /
Ayarlama / Настройка / Nastavení / 设定 / Nastavitev / Ajuste / Nustatymas
Resetting
Shut off / Afspærring / Absperrung / Fermeture / Afsluiten / Avstängning / Sulkuventtiili / Funkcja odcięcia / Aizvēršana / Elzárás /
KAPAMA / Отключение /Uzavření / 关闭 / Zapiranje pretoka / Corte / Uždarymas
3 Nm
DN 40, DN 50
Δp max = 16 bar
DN 65-100
Δp max = 16 bar
12 Nm
8 mm
DN 40-100
Max. 25 Nm
1 turn = 10%
max 1 tur
n
3 mm
3 mm
Installation Guide AB-QM DN 40-100
SMT/SI VI.A7.E2.3T Heating Solutions
