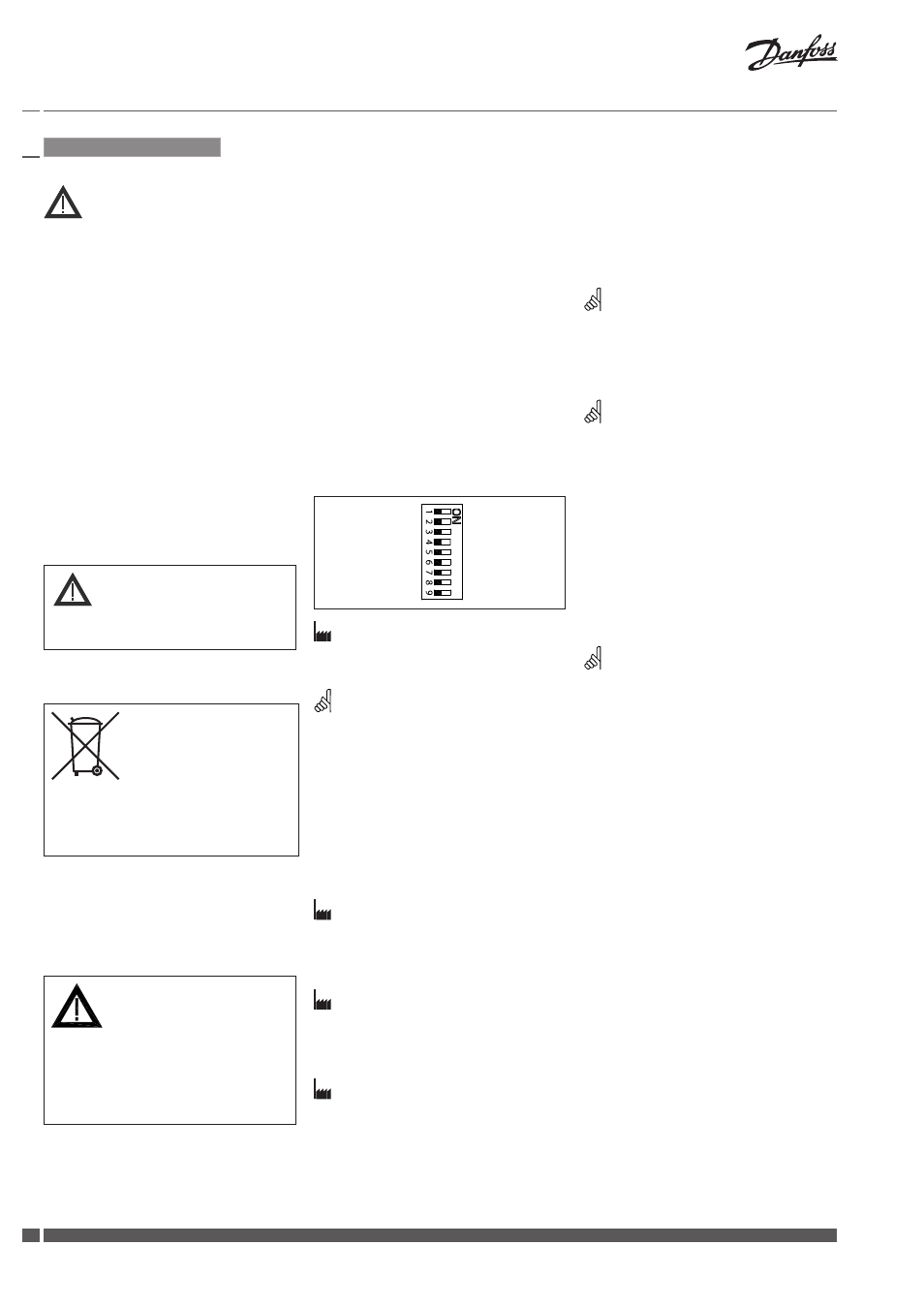

8
sécurité
Pour éviter des dommages physiques et
matériels, il est absolument nécessaire
de lire attentivement et de respecter ces
instructions avant le montage et la mise
en service.
Le travail d’assemblage, de démarrage
et de maintenance nécessaire doit être
effectué uniquement par un personnel
qualifié, formé et autorisé.
Avant le travail d’assemblage et de
maintenance du contrôleur, le système
doit être:
- dépressurisé
- refroidi
- vidé
- nettoyé
Suivre les instructions du fabricant du
système ou de son service.
Ne pas retirer le capot avant d’avoir
totalement coupé l’alimentation.
Indications de mise au rebus
Ce produit peut être démonté
et tous ses composants
classés si possible en
différentes catégories en
vue de leur recyclage ou
destruction
Dans tous les cas , suivre la législation
locale de mise au rebus.
Montage
Orientations de montage ❶
Fixer l’AME 20, AME 30 sur la vanne. ❷
Branchement éléctrique ❹
Ne pas toucher la carte de circuit imprimé !
Couper l’alimentation avant de raccorder
l’actionneur ! Danger de mort !
Raccorder l’actionneur conformément au
schéma de branchement électrique.
signal de commande
Le signal du régulateur doit être branché sur
la borne Y (signal d’entrée) et la borne SN
(commun) sur la carte imprimée de l’AME.
signal de sortie
Le signal de sortie de la borne X peut servir
pour indiquer la position actuelle. La zone
dépend des réglages du sélecteur de
fonction DIP.
Tension d’alimentation
La tension d’alimentation (24 V~ –15/+10 %,
50 Hz) doit être branchée aux bornes SN
et SP.
Réglages du sélecteur de
fonction DIP ❺
U I
2 V_---V 0 V_---V
Direct Inverse
--- Séquentiel
0(2) V_5(6) V 5(6) V_10 V
Proportionnel 3 points/RL
Reset Reset
Réglage d’usine:
TOUTES les commandes sont en position
ARRÊT! ❺①
Remarque:
Toutes les combinaisons des commandes
DIP sont possibles. Toutes les fonctions
sélectionnées sont ajoutées l’une à l’autre.
Il y a seulement un pontage logique des
fonctions: commande 6 Proportionnel/
3 points qui fait le moteur ignorer le signal
de commande et fonctionne comme un
»simple« 3-points moteur.
U/I ❺②
Réglage de l’usine:
Le signal de commande de tension (0-10 V).
2-10 V/0-10 V ❺③
Réglage de l’usine:
2-10 V.
Direct/Inverse ❺④
Réglage de l’usine:
DIRECT
---/séquentiel ❺⑤
Deux moteurs peuvent être réglés de telle
manière qu’ils fonctionnent parallèlement
avec un signal de commande. Si la fonction
SÉQUENTIEL est réglée, le moteur répond
au signal de commande »split«
(voir 0(2)-5(6) V/5(6)-10 V).
Remarque:
Cette combinaison fonctionne en combinaison
avec la commande 5: 0(2)-5(6) V/5(6)-10V.
0(2)-5(6) V/5(6)-10V ❺⑥
Remarque:
Cette fonction est disponible, si la commande
4: ---/Séquentiel est réglée.
Proportionnel/3 points ❺⑦
Le moteur peut fonctionner comme un
»simple« 3-points moteur, si la fonction
3-points est sélectionnée. Alimentation en
courant devrait être branchée aux bornes
SN et SP. 24 VAC signal est branché aux
bornes 1 et 3 pour déplacer le moteur vers
le haut et vers le bas. Le signal X indique la
position correcte.
Remarque:
Si la fonction 3 points est sélectionnée,
le moteur ne répond à aucun signal de
commande sur la borne Y. Cette fonction
seulement déplace la broche vers le haut
et vers le bas, s’il y a de l’alimentation en
courant sur les bornes 1 et 3.
Exploitation ❺⑧
Une fois alimenté, le moteur commence
un procédé d’auto-réglage. La diode
lumineuse clignote jusqu’à ce que
l’auto-réglage soit términé. Cela dure
normalement env. 2 minutes, suivant le
déplacement de la broche. La course de la
vanne est conservée en mémoire à la fin de
l’auto-réglage. Le changement de position
de la commande R. À Z. (commande 9)
fera redémarrer l’auto-réglage. Si
l’alimentation est interrompue – ou chute
à une valeur inférieure à 80 % - pendant
plus de 0,1 sec., la position actuelle de la
vanne est mémorisée. Toutes les données
seront donc mémorisées, même en cas de
coupure de courant.
Installation Guide AME 20, AME 30
DH-SMT/SI EI.96.I2.2U Danfoss Heating
FRAnÇAIs
