10. Si el huelgo no se encuentra dentro de las especificaciones:
a. Gire la tuerca de ajuste con una llave de 5/16 pulgadas
(8 mm) o una guía de tuercas (Fig. 42).
• Para incrementar el huelgo, gire la tuerca de ajuste en
sentido antihorario.
• Para reducir el huelgo, gire la tuerca de ajuste en sentido
horario.
b. Vuelva a inspeccionar ambos huelgos, y ajuste si es
necesario.
11. Vuelva a instalar la cubierta del balancín utilizando una
nueva junta. Ajuste el tornillo a 20–30 pulgadas•libra
(2.2–3.4 N•m).
NOTA: Puede adquirir la junta del balancín, Pieza N° 791-
182099 en su proveedor local autorizado.
12. Vuelva a instalar la cubierta del motor. Verifique la
alineación de la cubierta antes de ajustar los tornillos.
Ajuste los tornillos.
13. Vuelva a poner la cubierta del silenciador. Ponga las
orejetas largas de la cubierta del silenciador en la cubierta
del motor. Deslice las ranuras a los lados de la cubierta del
silenciador sobre las orejetas de la cubierta del motor y
enganche en su lugar (Fig. 38).
14. Inspeccione la bujía de encendido y vuelva a instalar. Lea
Cambio de la Bujía de encendido en la sección de
Mantenimiento y Reparación.
15. Vuelva a colocar el cable de la bujía de encendido.

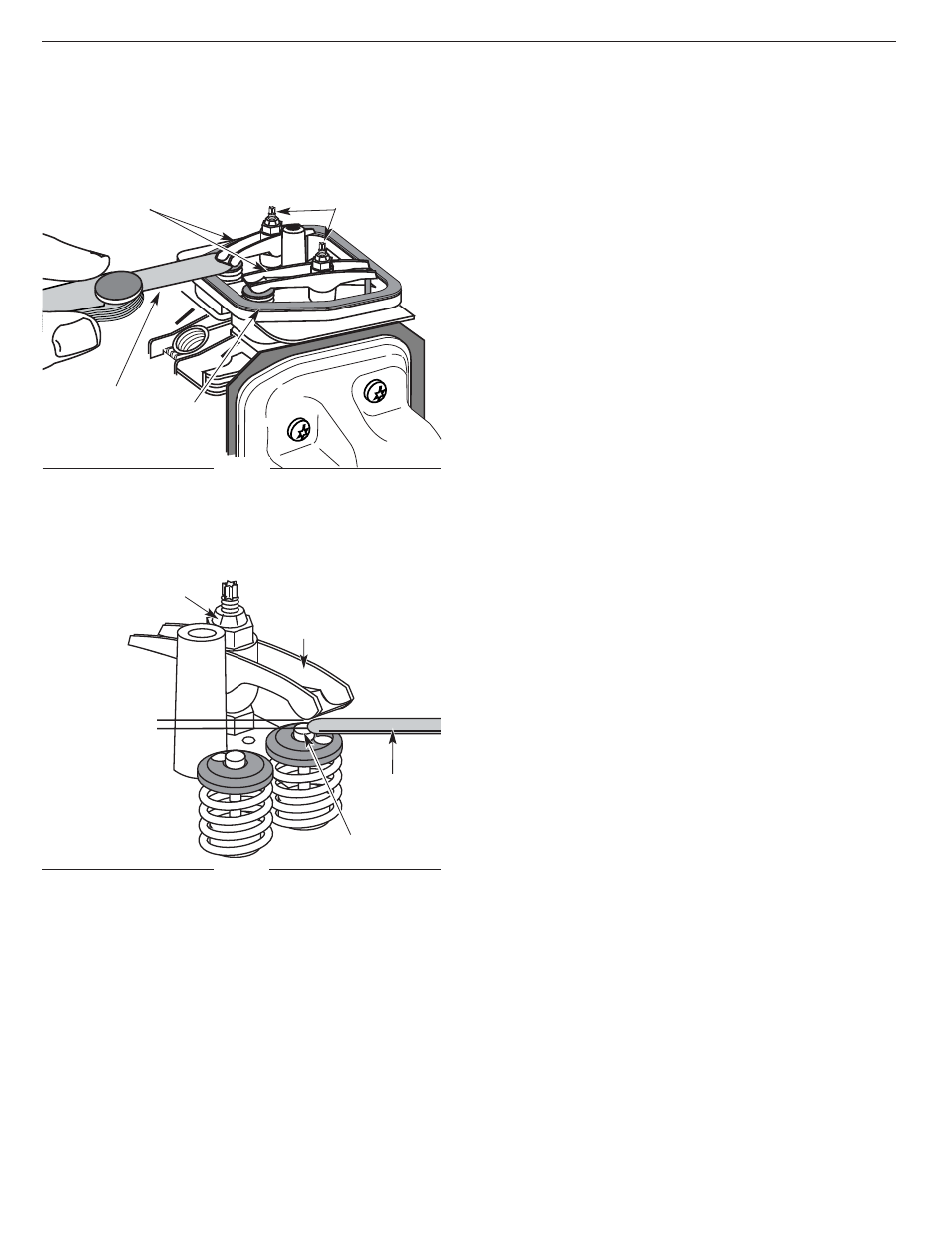

9. Deslice el calibrador entre el balacin y el resorte de retorno
de la válvula. Mida el huelgo entre el vástago de la válvula
y el balancín (Fig. 42). Realice esto en las válvulas de
entrada y de escape.
E23
SECCIÓN 7: INSTRUCCIONES DE MANTENIMIENTO Y REPARACIóN
Tuercas de
ajuste
Calibrador
Balancines
Junta
Fig. 42
Fig. 43
El huelgo recomendado para las válvulas de entrada y de
escape es .003 – .006 pulgadas (.076 – 0.152 mm). Use un
calibrador regular de automóvil de .005 pulgadas (0.127 mm).
El calibrador debe deslizarse entre el balancín y el vástago de
la válvula con una ligera cantidad de resistencia, sin doblarse
(Fig. 43).
Calibrador
Tuerca de ajuste
Balancín
.003–.006 pulg.
(.076–0.152 mm)
Vástago de la válvula
