CLP-880/860/840/820/820S

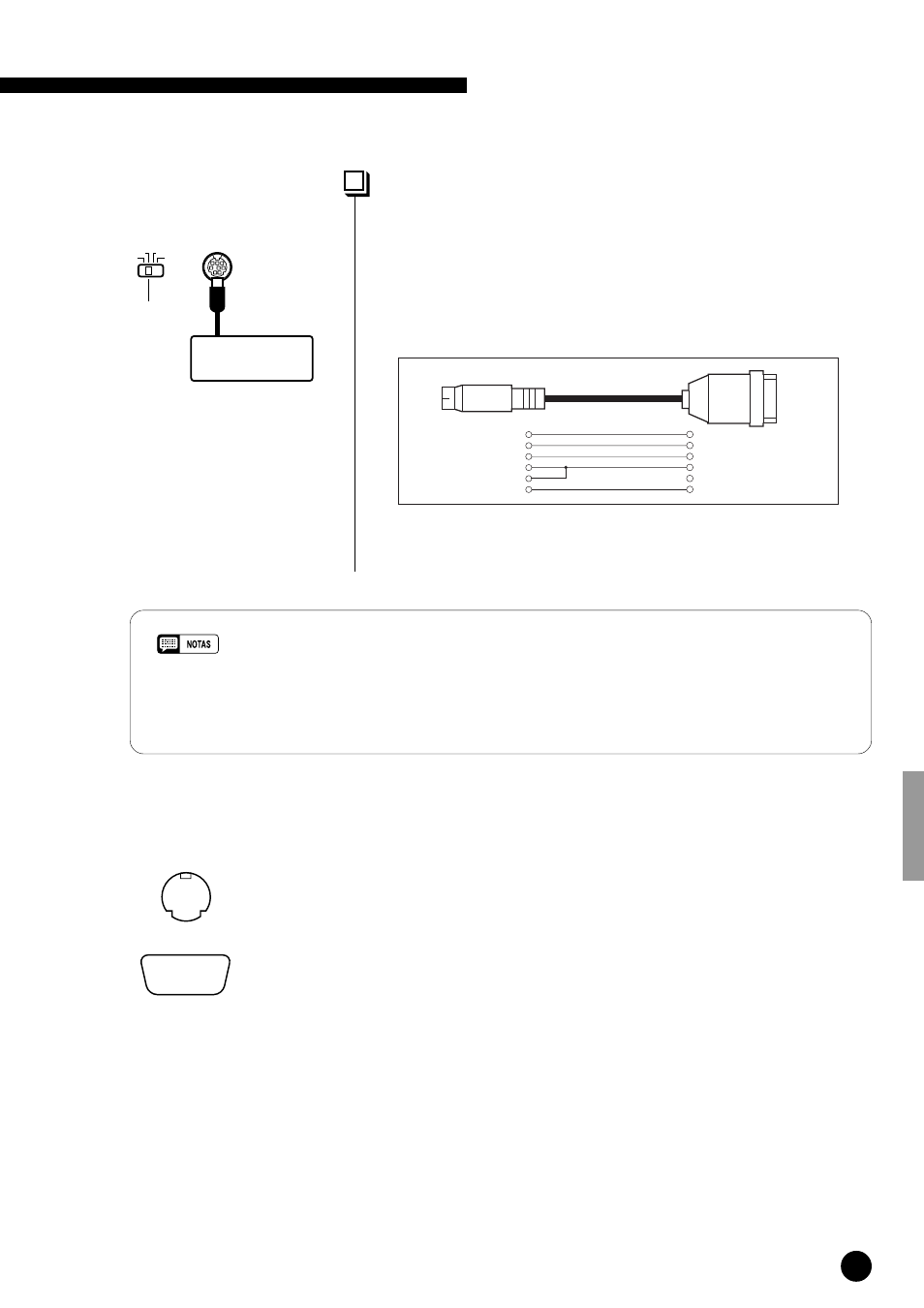

Conexión a una computadora de la serie IBM PC/AT
.......
Conecte el conector TO HOST de la Clavinova al acceso RS-232C de
su computadora IBM, empleando un cable MINI DIN estándar de 8 patillas
→
D-SUB de 9 patillas. Ajuste el selector HOST SELECT a la posición
“PC-2”.
Consulte el manual de instrucciones de su software para ver la informa-
ción sobre los ajustes que deban efectuarse en el lado de la computadora.
Conexión a una computadora personal
HOST SELECT TO HOST
PC-2 PC-1
Mac MIDI
Computadora de la
serie IBM-PC/AT
Ajuste a la posición
“PC-2”
8 (CTS) 1
7 (RST) 2
2 (RxD) 3
4 5 (GND)
8
3 (TxD) 5
MINI DIN
8-PIN
D-SUB
9-PIN
• Cable DIN de 8 patillas
→
D-SUB de 9 patillas.
• Velocidad de transferencia de datos: 38.400 bps.
● Conexiones del cable “PC-2”
1
5
9
4
8
3
7
2
6
1
3 4
6 7 8
5
2
MINI DIN DE 8 PATILLAS
D-SUB DE 9 PATILLAS
● Números de patillas del conector
■ Marcas comerciales
• Apple y Macintosh son marcas comerciales de Apple Computer, Inc.
• IBM-PC/AT es una marca comercial de International Business Machines Corporation.
• Windows es una marca comercial registrada de Microsoft® Corporation.
Todas las otras marca comerciales son propiedad de sus propietarios respectivos.
• Si el sistema no funciona correctamente con las conexiones y ajustes arriba enumerados, es posible que su
software requiera ajustes distintos. Compruebe el manual de operación del software que esté utilizando y si
requiere una velocidad de transferencia de datos de 31.250 bps, ajuste el selector HOST SELECT a la
posición “PC-1”.
• Cuando emplee el terminal TO HOST para conectar un ordenador personal empleando Windows, deberá
instalarse un controlador MIDI Yamaha en el ordenador personal. El controlador MIDI Yamaha puede
obtenerse en la página de World Wide Web .
