26

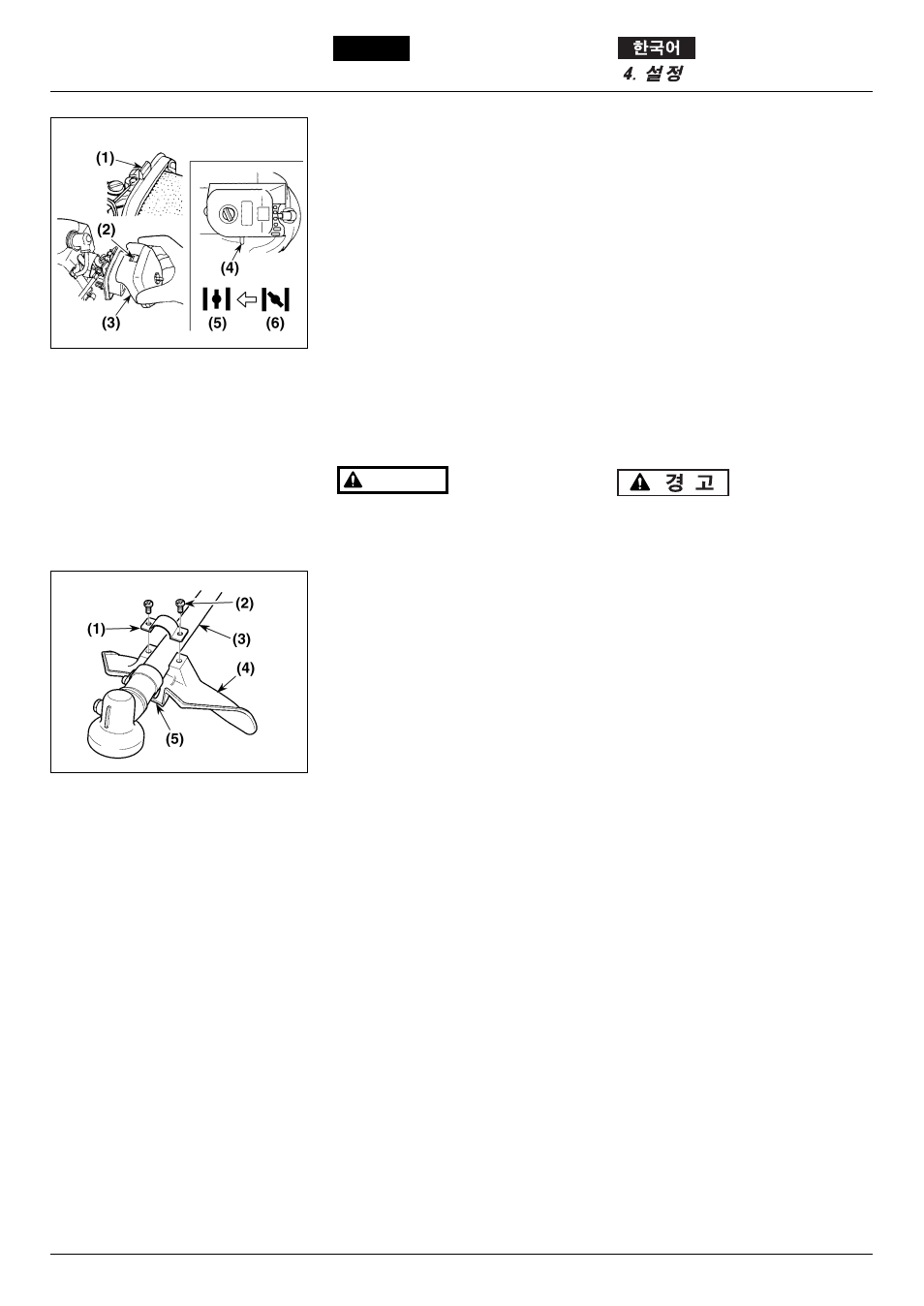

●에어크리너 커버를 장착할 때에는
에어크리너 본체 우측옆의 보습을
커버의 구멍에 넣은 후, 노브를 조
여 주십시오. 이 때, 쵸크레버가
「열림」위치로 되어 있는지 확인
해 주십시오. 「닫힘」위치로 되어
있을 경우에는, 반드시 「열림」위
치로 해 주십시오.
(1)보습
(2)구멍
(3)에어크리너 커버
(4)쵸크레버
(5)「열림」위치
(6)「닫힘」위치
■비산방지 커버의 장착
비산방지 커버를 분리한 상태에서 사
용하지 마십시오.
부속된 비산방지 커버의 선단을 기
어 케이스에 맞추고, 부속된 크램프로
메인 파이프에 장착한 후에 십자홈 나
사(M5×L25) 2개로 균등하게 조여
주십시오.
【조임 토크】
2.6~4.9N·m (27~50kgf-cm)
(1)크램프
(2)십자홈 나사(M5×L25)
(3)메인 파이프
(4)비산방지 커버
(5)이 부분을 기어 케이스에 맞춘다
English
4. SET UP
SE11
• When mounting the air cleaner
cover, fasten the knob after
inserting the nail of the air cleaner
body into the hole of the air
cleaner cover. At that time, make
sure that the choke lever is in the
“Open” position. If the choke lever
is in the “Closed” position, set it to
the “Open” position.
(1) Nail
(2) Hole
(3) Air cleaner cover
(4) Choke lever
(5) “Open” position
(6) “Closed” position
■ INSTALLING DEBRIS GUARD
Do not use this machine without
the debris guard.
Fit the top of the debris guard to the
gear case, install the debris guard
on the main pipe with the accessory
clamp, and tighten the debris guard
evenly with two Phillips screws
(M5xL25).
[Tightening torque]
2.6 to 4.9 N-m (27 to 50 kgf-cm)
(1) Clamp
(2) Phillips screw (M5xL25)
(3) Main pipe
(4) Safety-guard cover
(5) Fit this part to the gear case.
WARNING
SE10
