XM4180/XM4080/XH200 Manual de instrucciones
11

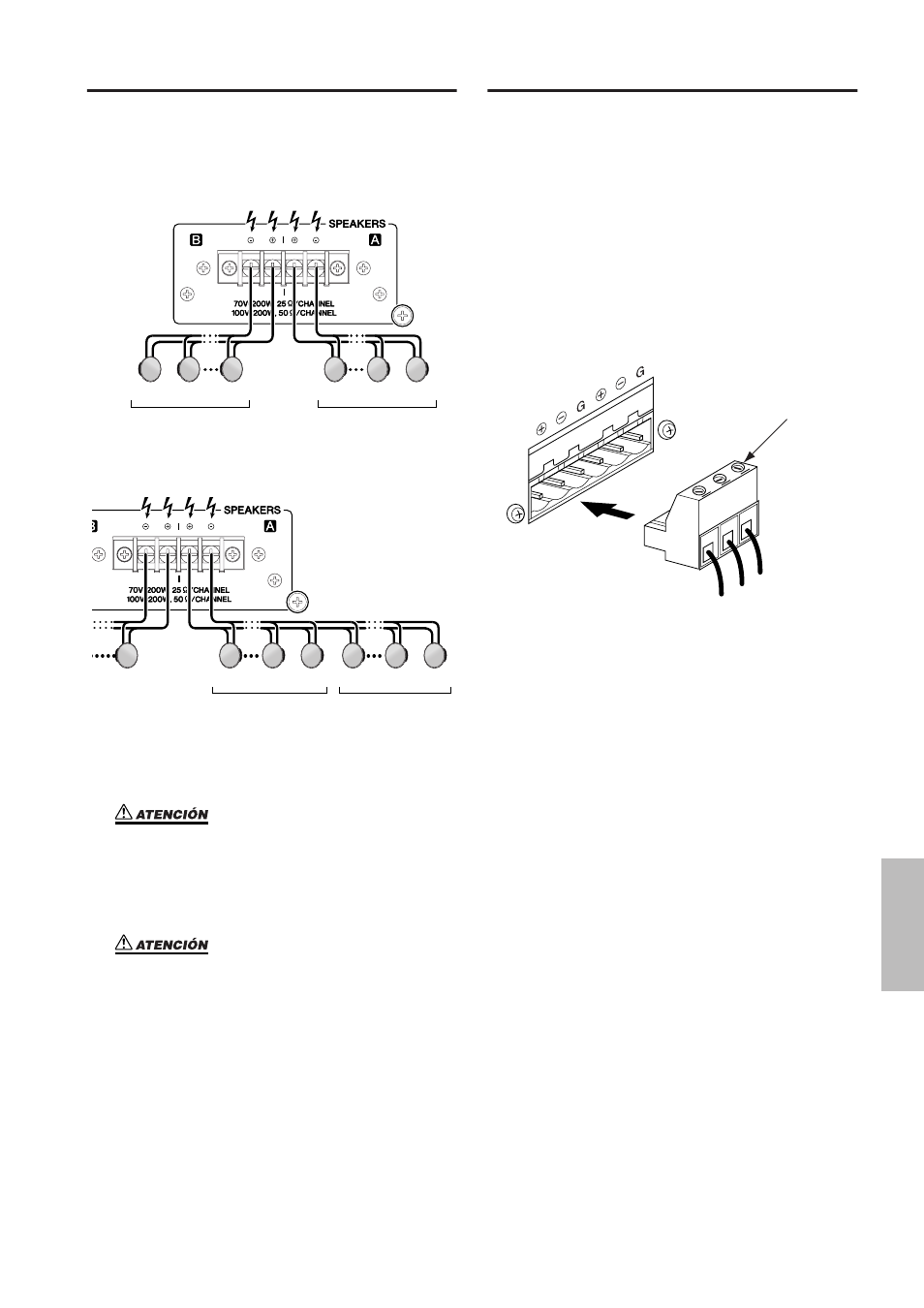

Asimismo, puede conectar altavoces con diferentes entra-
das nominales a diferentes canales o conectar altavoces con
diferentes entradas nominales al mismo canal, como se
muestra a continuación:
Asegúrese de utilizar altavoces que admitan el
voltaje de salida de línea de 70 V o 100 V del
XH200.
No se puede conectar directamente al XH200 un
altavoz de baja impedancia. En tal caso debe utili-
zar un transformador para altavoces (por ejemplo,
el Yamaha ST15). Observe las instrucciones que
se suministran con el transformador a fin de evitar
una sobrecarga.
Conexión
■ Uso de un conector Euroblock
1 Si los orificios para introducir los cables están cerrados,
gire los tornillos de la parte superior del conector en el
sentido contrario al de las agujas del reloj para abrirlos.
2 Introduzca los cables en los orificios correspondientes
observando la indicación de la polaridad en el terminal
de entrada y gire los tornillos de la parte superior del
conector en el sentido de las agujas del reloj para fijar
los cables.
3 Acople el conector Euroblock al terminal de entrada de
la unidad.
Entrada nominal total de los altavoces: 200 W
20 W x 10 altavoces (200 W)
10 W
10 W x 20 altavoces (200 W)
10 W 10 W 20 W 20 W 20 W
5 W x 10 altavoces (50 W) 15 W x 10 altavoces (150 W)
5 W 15 W 5 W 15 W 5 W 15 W
+
–
G
Utilice un destornillador
para fijar los cables.
