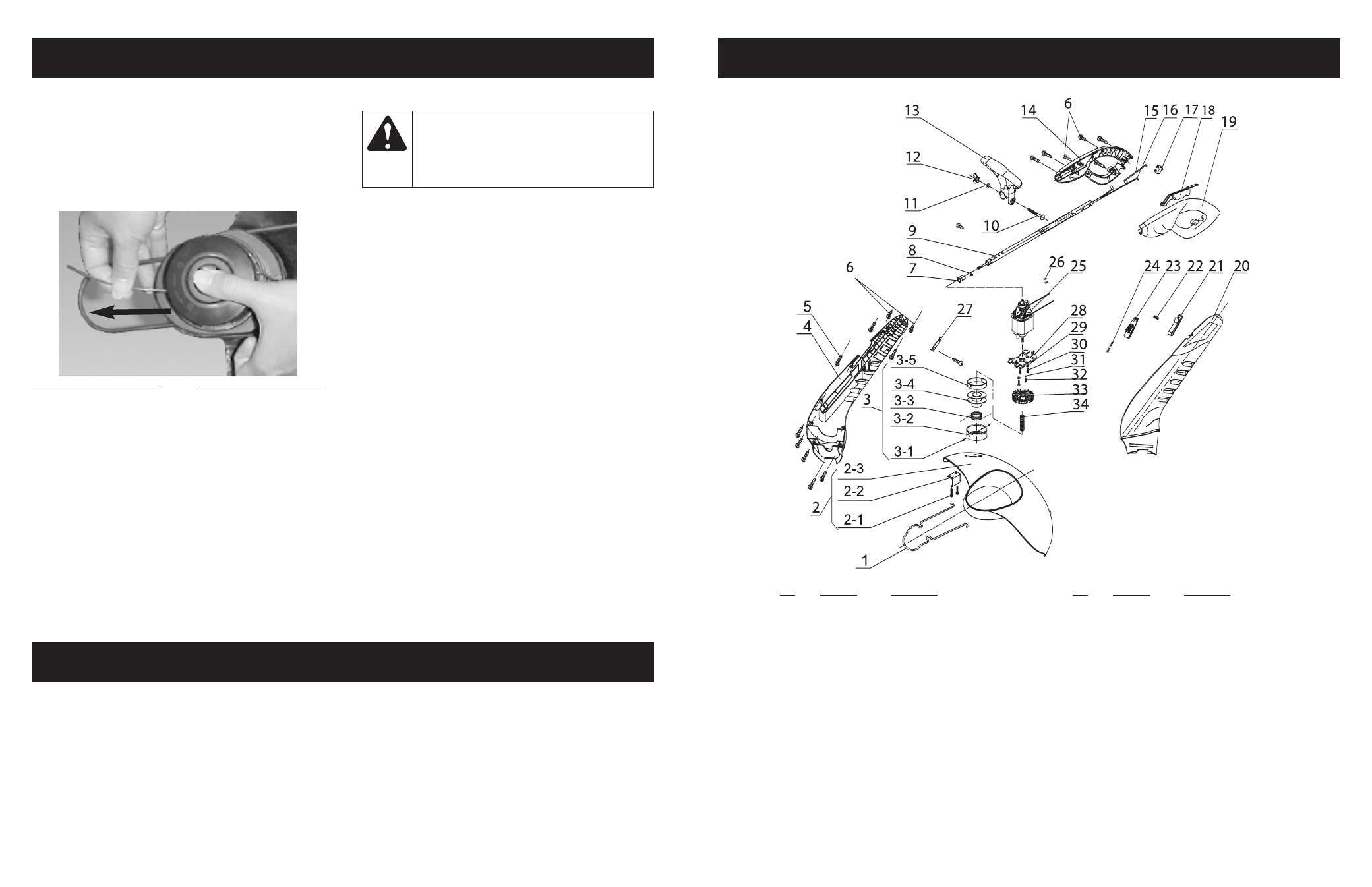

9. Para probar si la línea está avanzando adecuada-
mente, presione el botón con su pulgar mientras jala
la línea con sus dedos. La línea deberá avanzar libre-
mente. (Fig. 30)
10. En caso de que la línea se rompa dentro del rotor,
repita la operación de reemplazo.
11. Encienda el podador de pasto siguiente las instruc-
ciónes en la seccion de “ARRANQUE”.
MAINTENIMIENTO
1. Un regular mantenimiento y aseo de su maquina ase-
gurara un funcionamiento mas eficiente y prolongara
la vida de su unidad.
2. Después de cada operación de corte, limpie y quite
la tierra y pasto de el cabezal y particularmente de la
guarda.
3. Mientras opera la unidad asegúrese de que las
ranuras d ventilación están limpias y libres de tierra y
pasto.
4. Unicamente utilice un trapo húmedo con agua
caliente y un cepillo delgado para limpiar su maquina.
5. No rocÌe o moje su unidad con agua.
6. No utilice detergentes o solventes ya que esto
pudiera arruinar su unidad.
7. Si la línea de corte ya no corta o se rompe, reem-
plácela contactando un centro de servicio autoriza-
do.
INSTRUCCIONES DE MAINTENIMIENTO
Fig. 30
Before
carrying
out any maintenance operations, cut off the
electric power supply by disconnecting the
plug from the extension cord.
PRECAUCION :
ESPECIFICACIONES
LISTA DE PIEZAS
Potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120V~, 60Hz, 3,7A
Velocidad no Instalada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8,000 min -1 /RPM
Diámetro del Círculo de Corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12” (300mm)
Reserva del la línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ø .065” (1.65mm)
Peso neto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,4 Lbs (2,0 Kg )
1 6036-230201 GUARDIA DE PROJECTIVE 14 6068-202606 MANILLAR SUPERIOR (R)
2 6228-202701 PROTEJA LA ASAMBLEA 15 6010-202602 ALAMBRE
2-1 6SDABB04-10 TORNILLO 16 6010-202601 ALAMBRE
2-2 6250-202503 ALAMBRE CORTANDO HOJA 17 6022-230001 INTERRUPTOR
2-3 6262-202701 GUARDIA 18 6028-230003 GATILLO
3 6228-202004A ASAMBLEA DE PORTADOR DE CARRETE 19 6068-202605 MANILLAR SUPERIOR (L)
3-1 6140-B23101 PILOTO 20 6038-202605 CARCASA (L)
3-2 6059-202005A TAPA DE LA BOBINA 21 6021-202602 DETENT
3-3 6194-202001 ALAMBRA-CORTANDO 22 6024-202605 MUELLE
3-4 6008-202001A PORTABOBINAS 23 6056-202607 BOTON
3-5 6059-202004 TAPA DE LA BOBINA 24 6024-202603 MUELLE
4 6038-202606 CARCASA (R) 25
26
6099-202702 MOTOR 120V
5 6SDABB04-18 TORNILLO 6154-840001 BLOQUE TERMINAL
6 6SDABB04-14 TORNILLO 27 6024-202601 MUELLE
7 6017-230101 JACKET 28 6072-202601 PLATO MOTRIZ
8 6056-202603 BOTON REPENTINO 29 6WSB-04 ARANDELA
9 6114-202602 BARRA AJUSTABLE 30 6SDAE-03-08 TORNILLO
10 6SHDB-06-52 TORNILLO 31 6WSB-03 ARANDELA
11 6WFB-06 ARANDELA 32 6SDAB-04-10 TORNILLO
12 6NBB-06 TUERCA 33 6270-202003 ASAMBLEA DE CORTADOR
13 6196-202601 EMPUÑADURA CENTRAL 34 6024-202604 MUELLE
No. Pieza N o . Descripción No. Pieza N o . Descripción
