FIJACIÓN DE LAS CHIMENEAS
1. Realice la conexión eléctrica y pruebe el fun-
cionamiento de la campana antes de instalar
las chimeneas.
2. Si se utiliza la campana en versión fi ltrante, in-
stale el desviador de aire antes del montaje de
las chimeneas. Para mayor información, consulte
el manual suministrado con el kit de fi ltros.

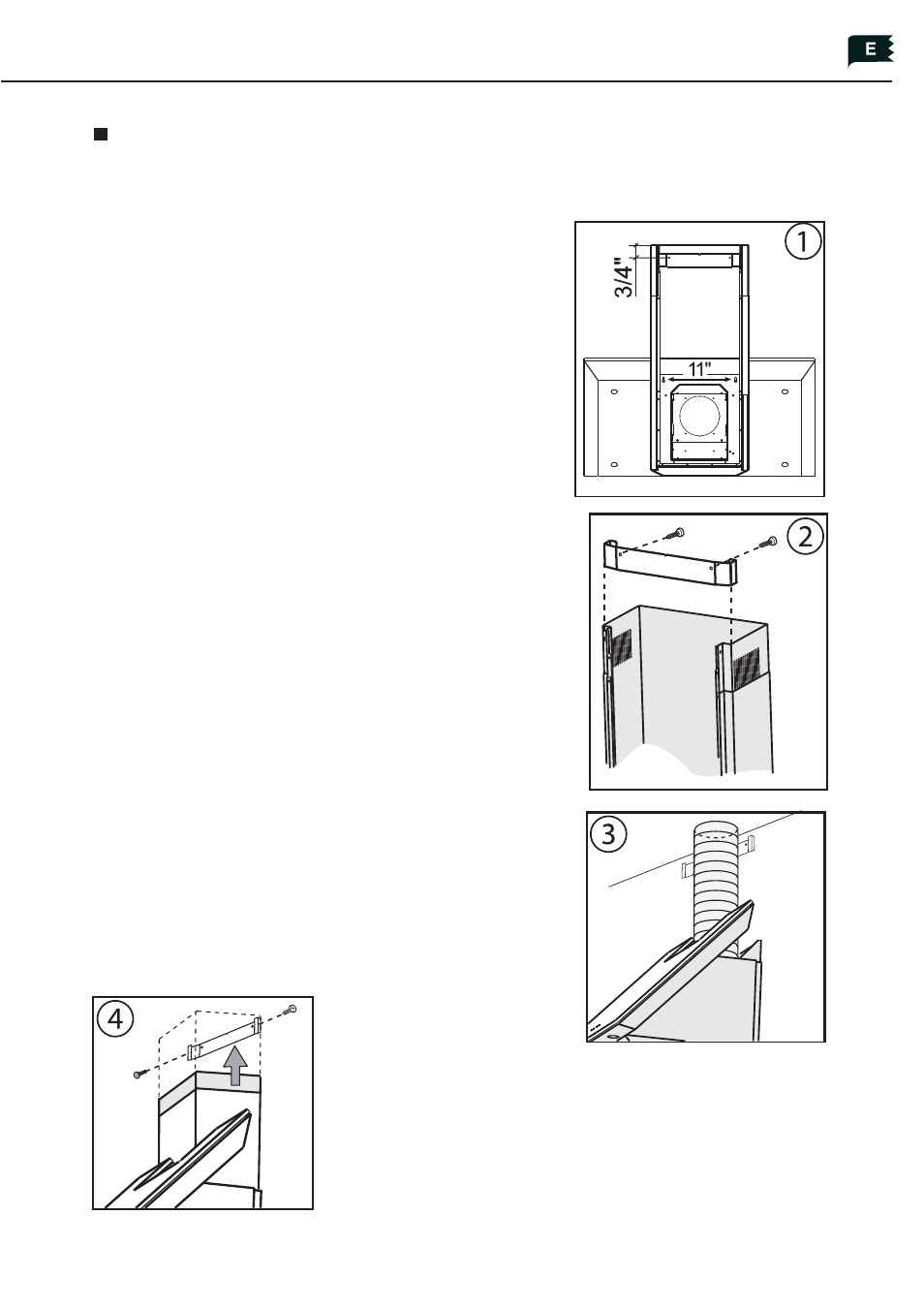

3. Fije la abrazadera en la pared apenas debajo
del techo, respetando la distancia indicada en
la Fig.1, utilizando los (2 ) tornillos. Fig. 2
4. Conecte el tubo que va del orifi cio de evacuación
de aire en el techo a la brida de la campana y
fíjelo utilizando una cinta de aluminio. Fig. 3
5. Introduzca la chimenea superior dentro de la
chimenea inferior. Coloque las chimeneas en su
lugar en la campana.
6. Extraiga el tubo superior llevándolo hasta la
abrazadera y fíjelo con los (2) tornillos. Fig.4
