FIXATION DES CHEMINEES
1. Installez la connexion électrique et essayez le
fonctionnement de la hotte avant d’installer les
cheminées.
2. Si vous utilisez la hotte version recyclage,
assurez-vous d’installer le déviateur d’air avant
d’installer les cheminées. Pour de plus amples
instructions, consultez le manuel fourni avec le
kit de recyclage.

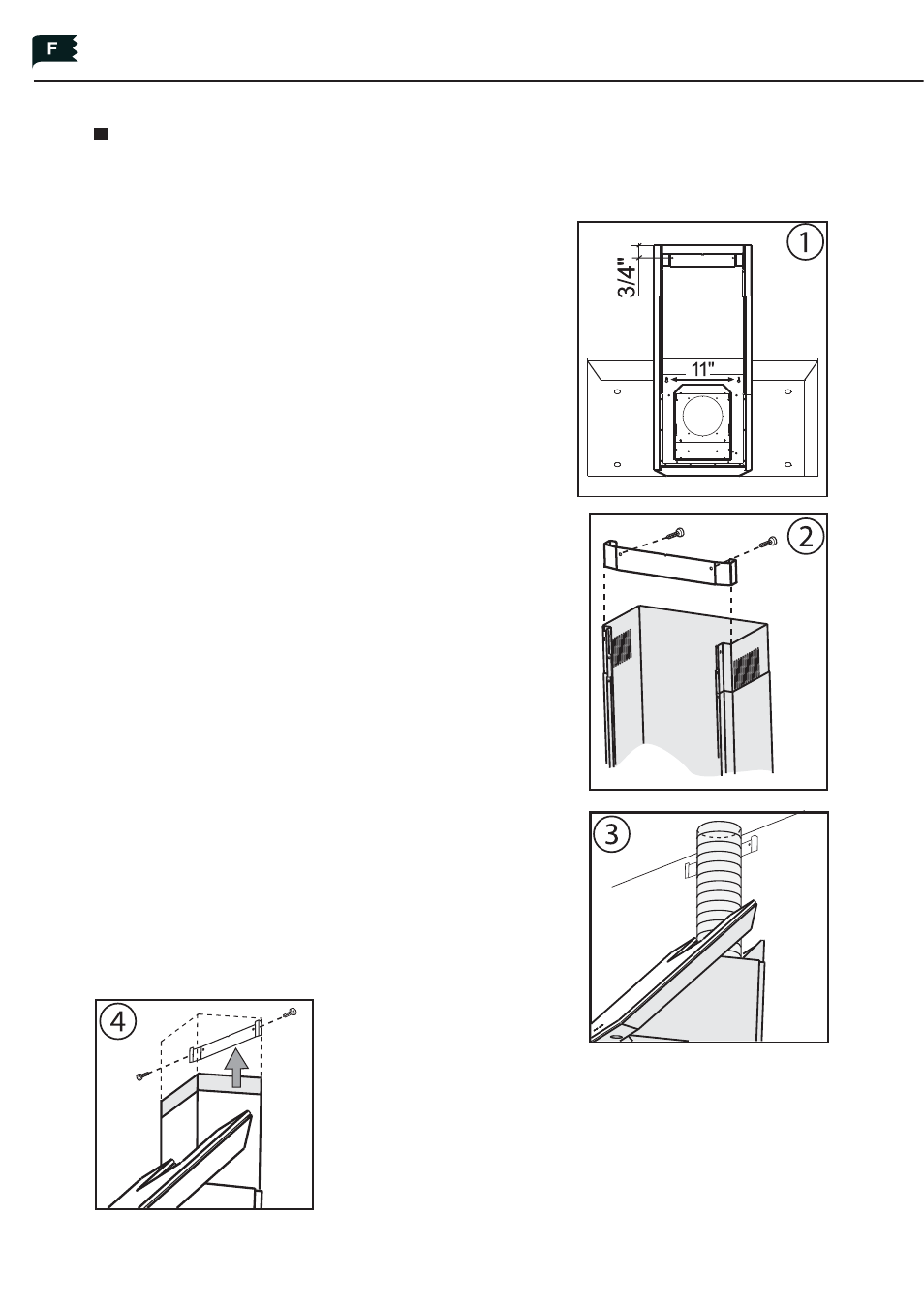

3. Fixez l’étrier à la paroi à peine sous le plafond
en utilisant les (2) vis. Fig. 2 en respectant la
distance indiquée en Fig.1
4. Reliez le tuyau à partir du trou d’évacuation de
l’air au plafond à l’étrier sur la hotte et fi xez le
en utilisant un ruban aluminium. Fig.3
5. Insérez la cheminée supérieure à l’intérieur de la
cheminée inférieure. Positionnez les cheminées
dans le logement spécial sur la hotte.
6. Extraire le tube supérieur en le portant jusqu’à
l’étrier et le fi xer avec les (2) vis. Fig. 4
