I N S T R U C T I O N S D ’ I N S TA L L AT I O N
S P E C I F I C A T I O N S D ’ I N S TA L L AT I O N
Les figures des pages 44 – 49 fournissent les dimen-
sions hors tout, les spécifications d’installation et les
dimensions des découpes dans le plan de travail
relatives aux modèles de plaques de cuisson élec-
triques Wolf.
Ces plaques de cuisson sont conçues pour s’adapter
à un élément de cuisine inférieur de profondeur
standard de 610 mm dans un plan de travail de
635 mm de profondeur. Avant d’effectuer la découpe
dans le plan de travail, assurez-vous que la plaque
de cuisson ne touchera pas les côtés de l’élément
de cuisine inférieur.
Un dégagement est requis pour le bloc de branche-
ment et le conduit situés sur le côté arrière droit de
la plaque de cuisson. Reportez-vous à la figure
ci-après pour prendre connaissance des dimensions.
P L A Q U E S D E C U I S S O N E L E C T R I Q U E S
A V E C C A D R E
Pour les modèles avec cadre, un dégagement de
146 mm minimum est requis entre le plan de travail
et toute surface combustible se trouvant directement
au-dessous de la plaque de cuisson.
Les plaques de cuisson électriques Wolf avec cadre
sont conçues pour être installées avec d’autres
unités de plaque de cuisson.
REMARQUE IMPORTANTE : Si de multiples
plaques de cuisson sont installées côte à côte,
reportez-vous à la page 47 pour obtenir les dimen-
sions des découpes du plan de travail.
Les plaques de cuisson électriques Wolf avec cadre
peuvent être utilisées avec un système de ventilation
escamotable Wolf. Reportez-vous aux instructions
d’installation fournies avec le système de ventilation
escamotable pour obtenir des spécifications supplé-
mentaires.
56 mm
84 mm
24 mm
22 mm
32 mm

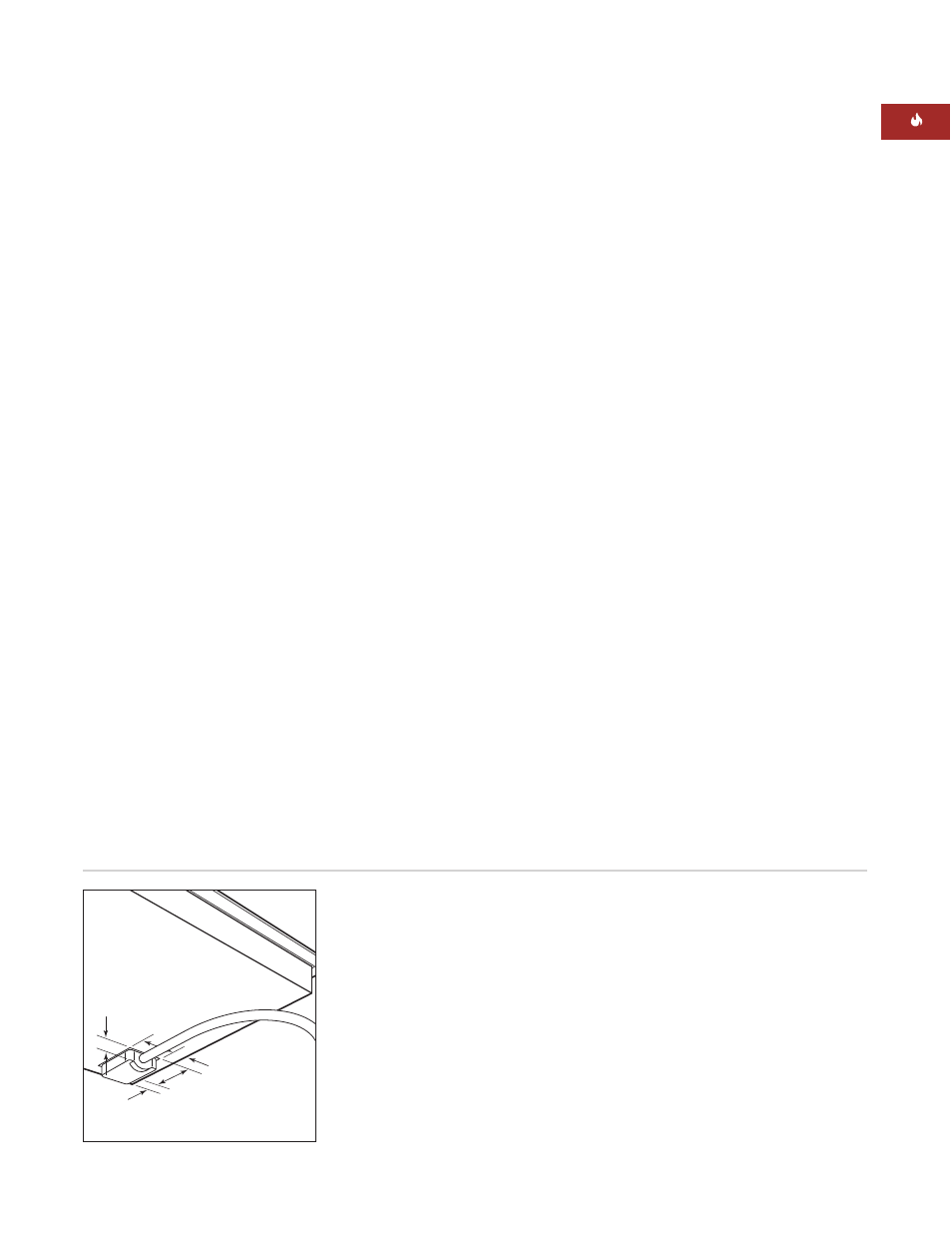

Dimensions du bloc de branchement
P L A Q U E S D E C U I S S O N E L E C T R I Q U E S
S A N S C A D R E
Pour les modèles sans cadre, un dégagement de
159 mm minimum est requis entre le plan de travail
et toute surface combustible se trouvant directement
au-dessous de la plaque de cuisson.
REMARQUE IMPORTANTE : Les plaques de cuisson
électriques Wolf sans cadre sont conçues pour être
installées avec d’autres plaques de cuisson.
REMARQUE IMPORTANTE : Les plaques de cuisson
électriques Wolf sans cadre ne peuvent pas être
installées avec un système de ventilation
escamotable.
Pour connaître les options de plaques de cuisson
électriques sans cadre disponibles, reportez-vous à
la section Installations des modèles sans cadre
pages 50 – 51.
