82

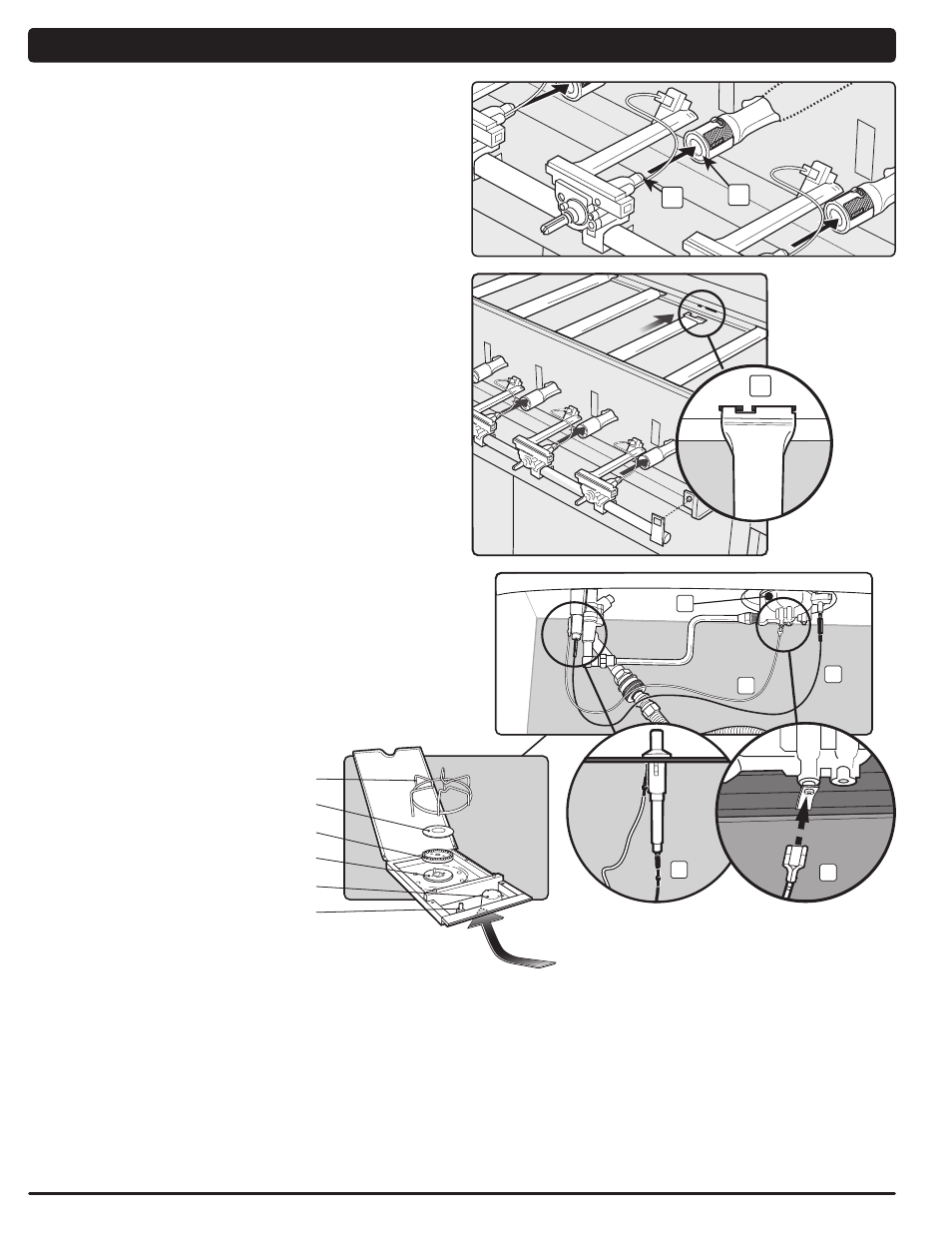

J) Pour remettre en place l’ensemble du collecteur, inversez les étapes G à I .
m attention : les orifices du brûleur (7) doivent être
positionnés correctement au-dessus des orifices des
valves (8). assurez-vous que l’extrémité opposée des tubes
du brûleur (9) est correctement alignée avec les fentes à
l’arrière du boîtier de cuisson. Vérifiez que le montage est
correct avant de fixer le collecteur en place.
m mise en Garde : une fois que vous aurez remis en place
les conduites de gaz, celles-ci devraient faire l’objet d’un
contrôle de détection des fuites au moyen d’une solution
d’eau savonneuse avant toute utilisation du grill. (Voir,
“détection des fuites de gaz.”)
◆
mAINTENANcE
3
1
1
2
2
Grille du brûleur latéral
Cache du brûleur latéral
anneau et tête du brûleur latéral
electrode de l’allumeur
bouton de commande
allumeur
maintenanCe du bruleur lateral
m mise en Garde: la totalité des commandes de gaz et
des valves d’alimentation devraient être positionnées sur
arrÊtÉ.
Assurez-vous que le câble noir est branché entre l’allumeur et l’électrode .
Assurez-vous que le câble blanc est branché entre l’allumeur et la pince de
raccordement à la terre .
L’étincelle devrait être blanche/bleue, pas jaune.
A) Câble de l’allumeur (1)
B) Câble de raccordement à la terre (2)
C) Brûleur (3) ◆
1 2
7 8
3 9
