Vertex Standard VX-2500V - Manual (Page 19)

RF Unit
19

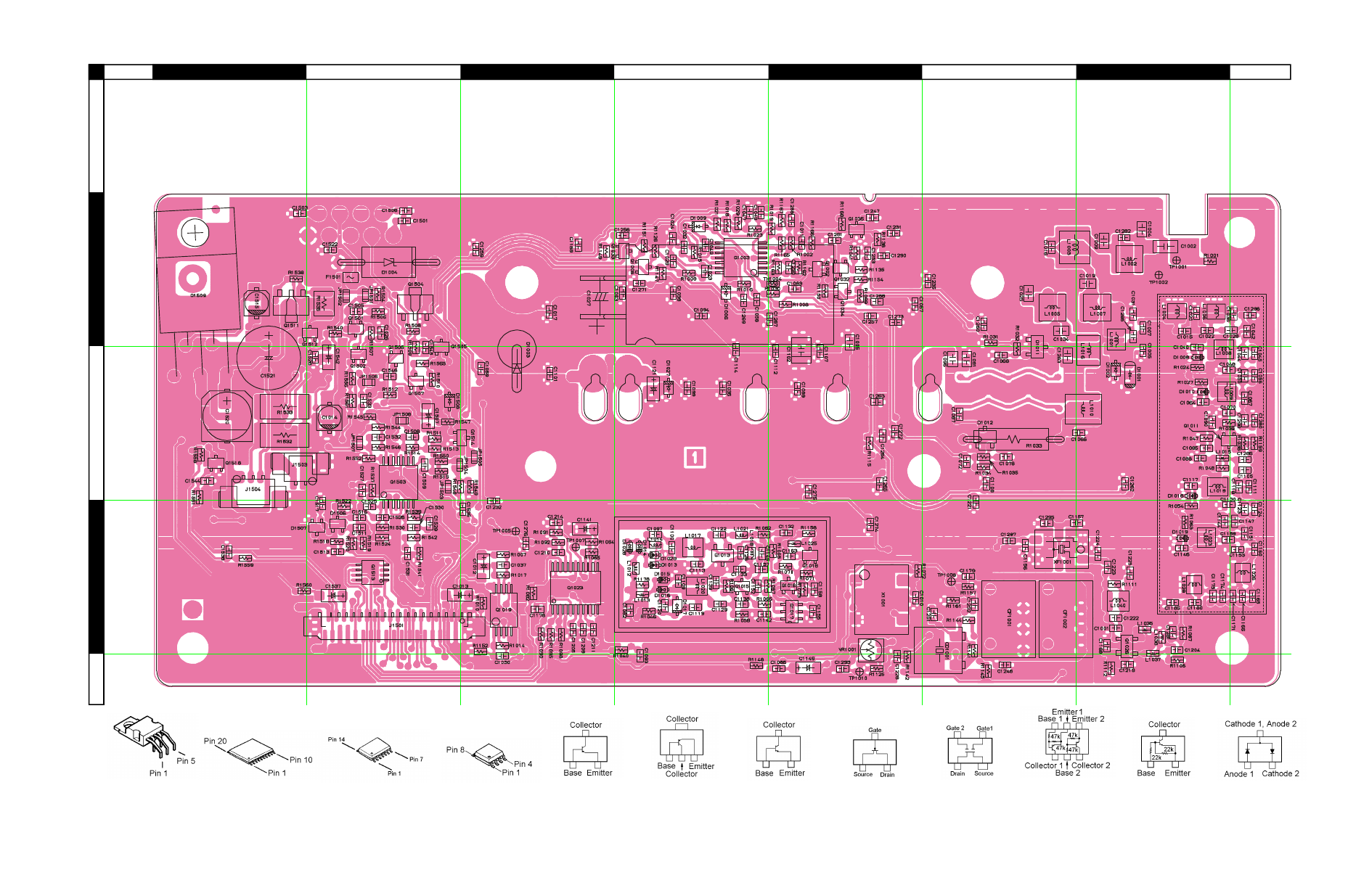

Parts Layout (Side A)
1
3
4
2
A C B E D G F H
2SA1602A (MF)
(Q1505)
2SB1301 (ZQ)
(Q1511)
2SD1368CB (CB)
(Q1504)
2SK508 (K52)
(Q1013)
3SK228 (XR)
(Q1026)
IMH6A (H6)
(Q1017)
M5223
(Q1019)
NJM2902V
(Q1003, 1503)
RT1N241M (N2)
(Q1002, 1006,
1016, 1032, 1033,
1034, 1035, 1502,
1506, 1507, 1512,
1518)
SA7025DK
(Q1023)
TDA2003H
(Q1509)
2SC4154 (LE)
(Q1501)
2SC4226 (R22)
(Q1011, 1015)
2SC5107 (MF0)
(Q1518)
HSM88AS (C1)
(D1011, 1012)
MC2850 (A7)
(D1506, 1507)
