Vertex Standard VX-3200V - Manual (Page 20)

RF Unit
20

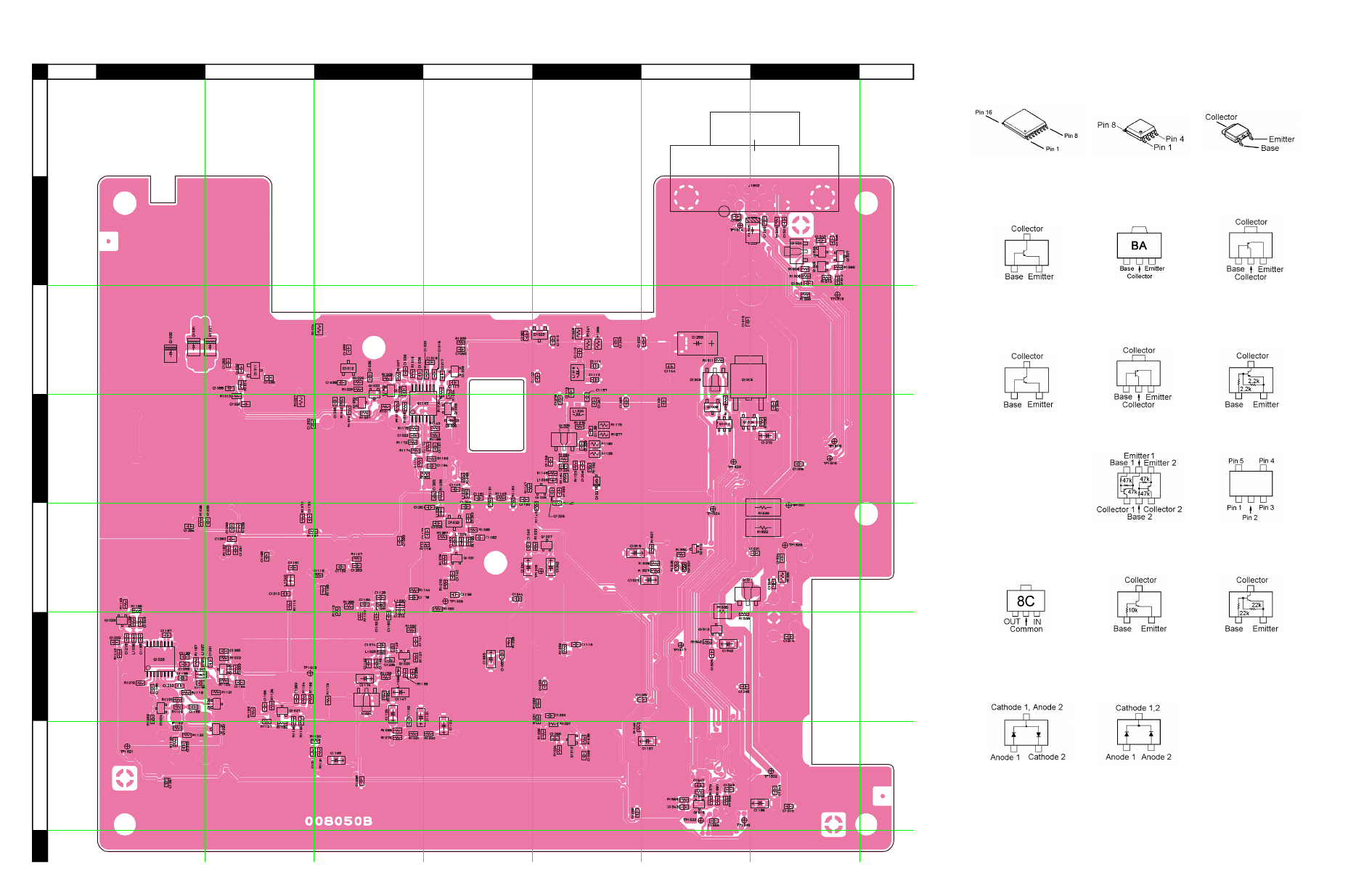

Parts Layout (Side B)
a c b e d g f h
1
3
4
2
5
6
7
2SB1201S
(Q1005)
TA31136FN
(Q1028)
2SB1132 (BA)
(Q1009)
2SA1602A (MF)
(Q1505)
2SB1301 (ZQ)
(Q1511)
2SD1368CB (CB)
(Q1504)
2SC4154 (LE)
(Q1501, 1007, 1519)
2SC4215 (QY)
(Q1029)
2SC5107 (MF0)
(Q1020, 1021, 1026)
NJM2902V
(Q1003)
2SC5415E (EA)
(Q1025)
DTB123EK (F12)
(Q1008)
IMH6A (H6)
(Q1010)
MM1216ENRE
(Q1004)
NJM78L05
(Q1024)
PDTC114TE (24)
(Q1510)
RT1N241M (N2)
(Q1002, 1006,
1012, 1022, 1030,
1032, 1033, 1506,
1507, 1512)
HSM88AS (C1)
(D1011, 1012)
MC2848 (A6)
(D1024, 1026)
