26 s
ección
6 — M
anteniMientO y
a
justes
Nivelación de la plataforma de la cortadora de césped
Cuando se encuentra correctamente ajustada, la plataforma de
la cortadora de césped debe estar nivelada de lado a lado, y la
parte delantera de la plataforma debe estar aproximadamente 1⁄4
de pulgada por debajo de la parte trasera de la plataforma.
NOTA: Controle la presión de neumáticos del tractor antes
de realizar cualquier nivelación de la plataforma. Consulte las
paredes laterales de los neumáticos para averiguar las presiones
de inflado adecuadas.
Nivelación lado a lado
Si la plataforma de corte estuviera realizando el corte de césped
de forma despareja, puede realizarse un ajuste lado a lado. De ser
necesario, realice un ajuste de la siguiente manera:
Con el tractor estacionado sobre una superficie firme y 1.
nivelada, coloque la manija de elevación de la plataforma
en la muesca superior (posición más alta) y rote ambas
cuchillas para que se sitúen de forma perpendicular al
marco del tractor.
Baje la plataforma a la posición de altura media.
2.
Mida la distancia desde la parte externa de la punta de la 3.
cuchilla izquierda hasta el piso, y desde la parte externa de
la punta de la cuchilla derecha hasta el piso. Las medidas
deben ser iguales. Si no lo son, realice el siguiente paso.
Comparando las dos mediciones determine si el lado
4.
derecho de la plataforma se debe levantar o bajar.
Afloje, pero no quite, el tornillo hexagonal en el soporte de
5.
la plataforma suspensión izquierda. Consulte la Fig. 6-5.
Nivel de la cubierta mediante el uso de una llave 6.
para activar el engranaje de ajuste (que se encuentra
inmediatamente detrás de la hexagonal de tornillos flojos
sólo) hacia la derecha para bajar la parte izquierda de la
cubierta, o la izquierda para subir el lado izquierdo de la
plataforma. Vea la Fig. 6-5.
La plataforma se encuentra correctamente nivelada
7.
cuando las dos mediciones tomadas antes a las puntas de
las cuchillas son iguales.
Una vez alcanzado el ajuste necesario, vuelva a ajustar el
8.
tornillo de cabeza hexagonal de la ménsula de suspensión
derecha de la plataforma.
Nivelación de adelante hacia atrás
La parte frontal de la plataforma debe ser de aproximadamente
1 / 4 de pulgada más bajo que la parte trasera de la cubierta.
Ajustar si es necesario lo siguiente:
Con la cubierta levantada del suelo, gire las cuchillas 1.
exteriores para que sean paralelos a la estructura del
tractor.
Si la nivelación lado a lado se ha realizado correctamente,
2.
que mide tan sólo la hoja de derecho debe ser aceptable
para alcanzar el tono correcto al frente de la plataforma.
Mida la distancia desde la punta delantera de la hoja al
3.
suelo y la distancia desde la punta trasera en el suelo.
La distancia delantera debe ser aproximadamente 1/4
pulgadas menos que la parte posterior. Si no es así, vaya al
paso siguiente.
Si la parte delantera de la cubierta era demasiado bajo,
4.
gire las tuercas de seguridad con brida hacia la derecha
contra el soporte de suspensión para acortar la varilla de
suspensión delantera y levante la parte delantera de la
cubierta. Refiérase a la figura. 6-6.
Si la parte delantera de la cubierta era demasiado alta, gire 5.
las tuercas de seguridad con brida hacia la izquierda para
alargar la varilla de suspensión delantera y bajar la parte
delantera de la cubierta.
NOTA: La barra de suspensión delantera de la cubierta debe
estar al frente de las ranuras del soporte de la cubierta frontal.
Si un lado de la barra no está en la parte delantera de la ranura,
gire la tuerca de la brida de bloqueo interno de ese lado hasta
que la varilla apenas toque la parte delantera de la ranura. Luego
se vuelve a medir y reajustar la varilla de suspensión delantera
según sea necesario.
De suspensión
delantera
Varilla de
suspensión
delantera
Brida tuercas de
fijación

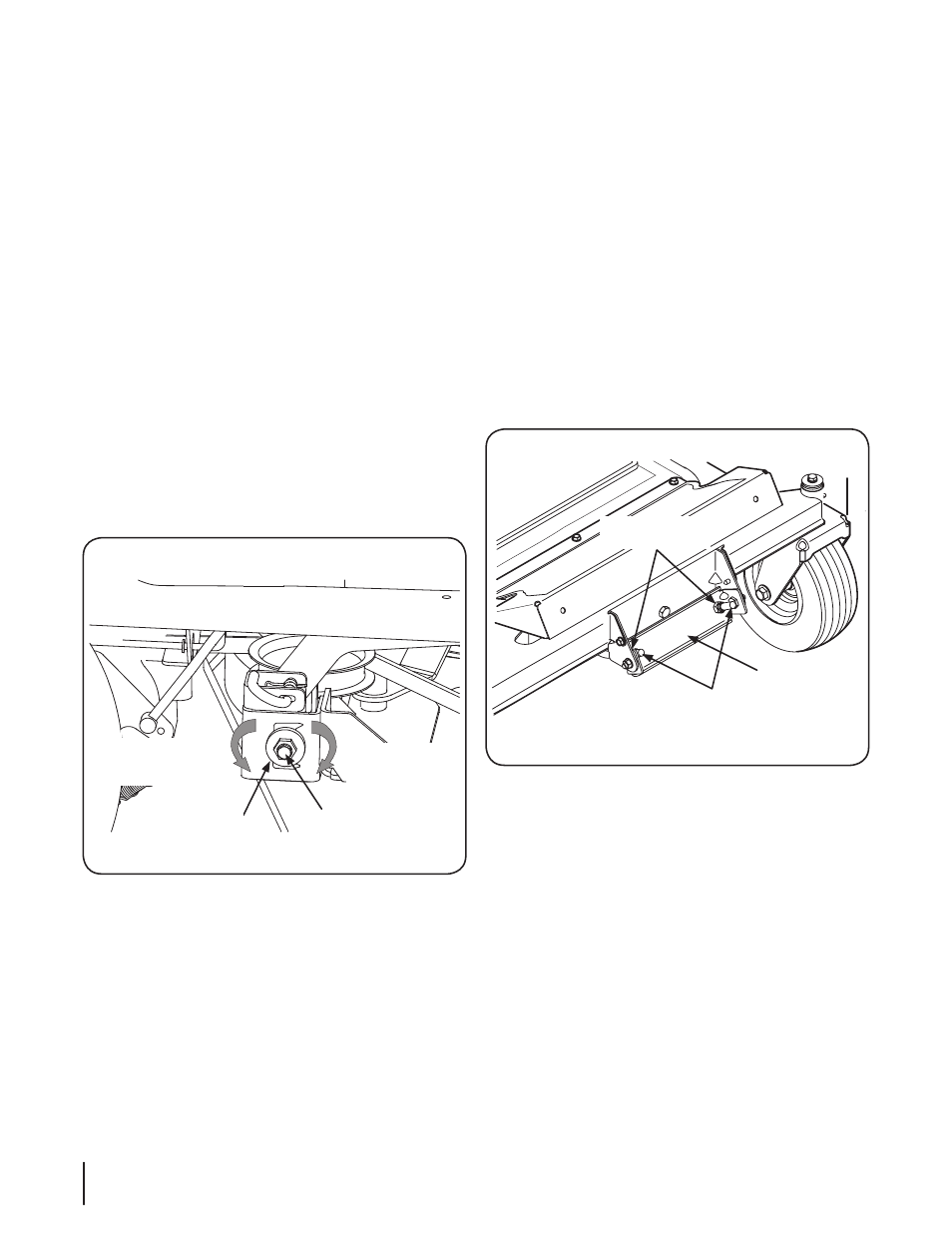

Figura 6-6
Figura 6-5
Levante la
izquierda derecho
de la plataforma
Baje la izquierda
derecho de la
plataforma
Engranaje
de ajuste
Tornillo de
hexagonal
