3. Composants du système et compatibilité
4. Caractéristiques
Le module contient :
• Console B021-000-19-SH 1U pour baie de profondeur réduite
• Pieces de montage
• Kit de câble USB avec adaptateur PS/2
• Adaptateur CA
• Guide de l’utilisateur
B021-000-19-SH supporte la plupart des serveurs et commutateurs KVM avec connecteurs à port console PS/2 ou USB.

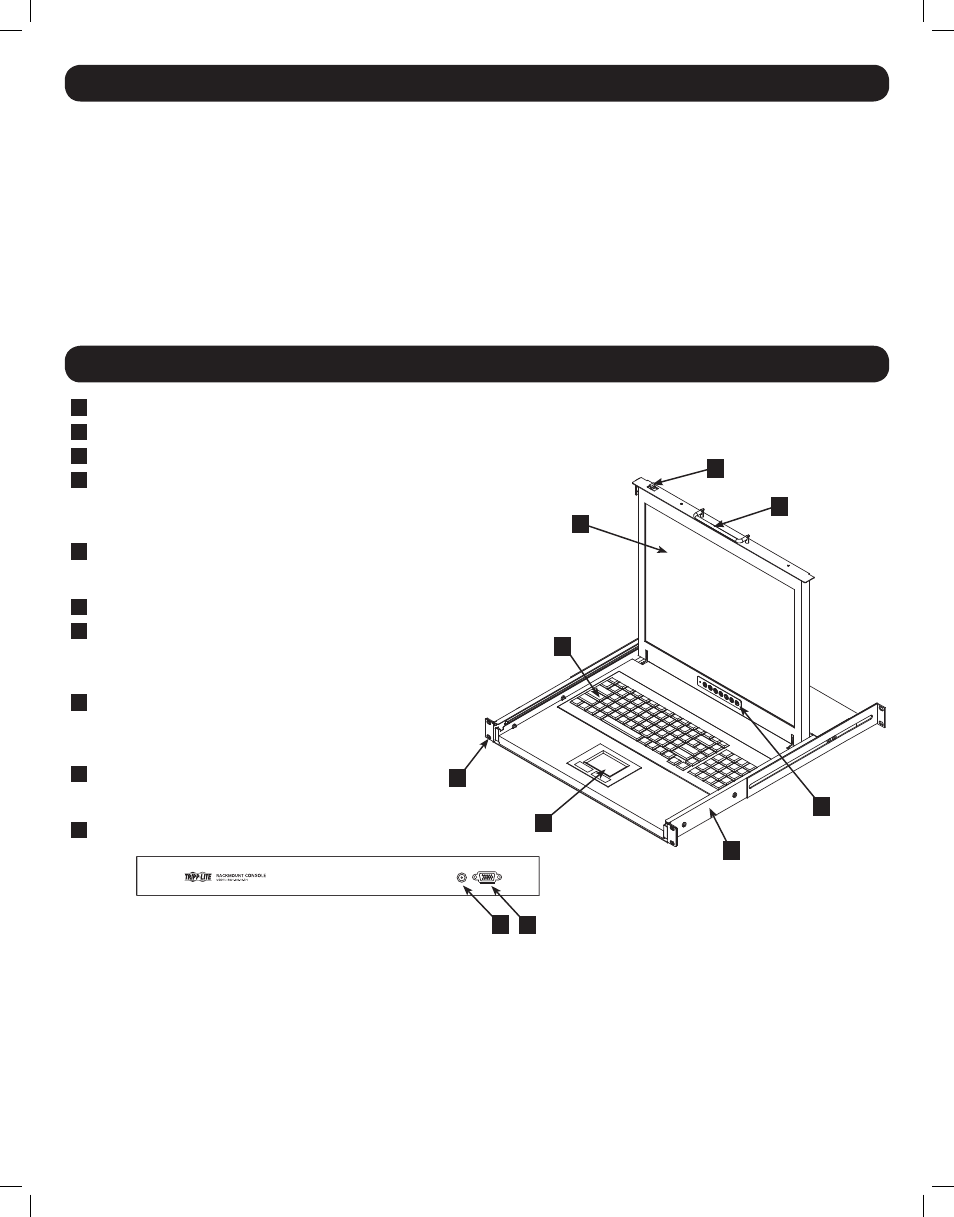

1 Poignée: Tirer pour glisser la console à l’extérieur ; pousser pour glisser le module à l’intérieur.
2 Moniteur LCD : Après avoir glissé la console à l’extérieur, relever le protège-moniteur pour accéder au moniteur LCD, au clavier et au pavé tactile.
3 Clavier
4 Déverrouillage de glissière : Verrouille le tiroir fermé
lorsque la console n’est pas utilisée et l’empêche de
glisser accidentellement ouvert. Pour glisser la console à
l’extérieur, la relâcher en déplaçant cette languette de côté
5 Pinces pour montage en baie : Inclus avec le
B021-000-19-SH ; installer à chaque coin de l’unité. Pour
des instructions de montage en baie, voir la section 5
6 Pavé tactile à deux boutons
7 Contrôles d’écran LCD : Règlent la position et l’image de
l’écran LCD. Inclut également une diode témoin de mise
sous tension du panneau LCD. Voir section 00, pour des
détails concernant la configuration du menu OSD du LCD.
8 Languettes de déverrouillage des rails : Quand la console
est entièrement étendue, le système de rails se verrouillera.
Pousser les languettes de déverrouillage pour déverrouiller
la console de sorte qu’elle puisse être glissée à l’intérieur.
9 Section de port console : Le kit de câblage inclus
nécessaire, pour connecter la console à votre serveur ou
au commutateur KVM, se branche ici.
10 Douille : L’adaptateur de courant inclus se branche ici.
