Installation
Remarque : Vous devriez tester pour vous assurer que tous les travaux d’installation
fonctionnent correctement avant de passer les câbles à travers les murs/plafonds.
1 Connecter l’ordinateur au port « source vidéo » de l’unité locale en
utilisant un câble du moniteur HD15.
2 Vous pouvez choisir de connecter un moniteur local au port « vidéo
locale » sur l’unité locale.
3 Connecter l’unité locale à l’unité à distance en utilisant un cordon de
raccordement. Le B130-101 peut rallonger un signal vidéo jusqu’à 500
pieds (150 m), à l’aide d’un cordon de raccordement standard Cat5/5e/6.
4 Connecter le moniteur à distance au port « vidéo » sur l’unité à distance
à l’aide d’un câble de moniteur HD15.
5 Brancher les blocs d’alimentation inclus, 12,6V, 3 A dans l’unité locale.
6 Allumer les écrans d’abord.
7 Mettre l’ordinateur en marche.
8 Si la vidéo sur votre moniteur est trop sombre ou trop claire, utiliser le
réglage de « gain » sous l’unité à distance pour la modifier.
9 Si la vidéo sur votre moniteur affiche un effet brouillé ou un effet
« d’image embrouillée », utiliser le réglage de « correction » sous l’unité
à distance pour la modifier.
Information de sûreté
A. Pour réduire le risque de décharge électrique, ne pas exposer ce produit
à l’humidité.
B. Utiliser ce produit en utilisant uniquement le bloc d’alimentation externe
inclus. L’utilisation d’autres blocs d’alimentation peut altérer la perfor-
mance, endommager le produit, ou entraîner un incendie.

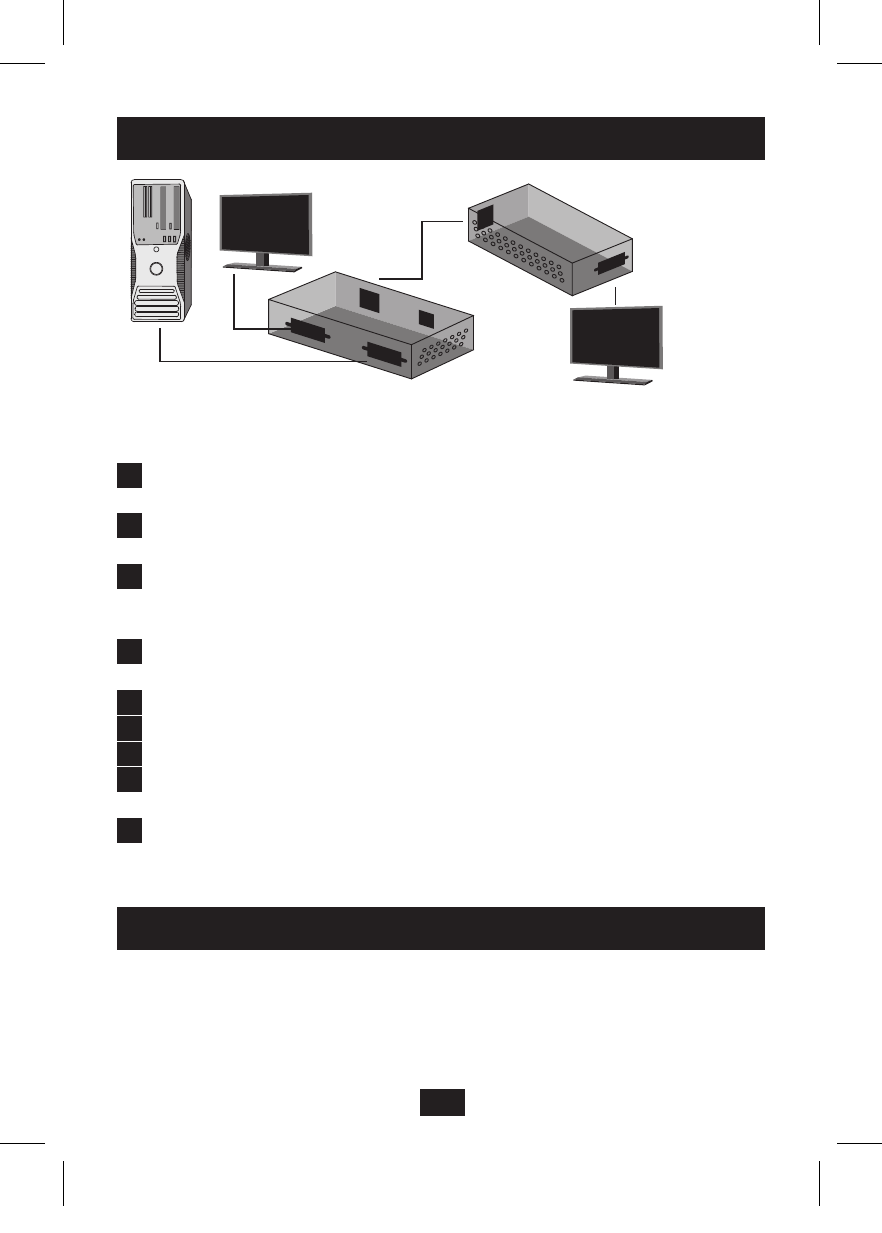

Unité locale
Unité installée
à distance
