Troy-Bilt TB2000 - Manual (Page 7)

7

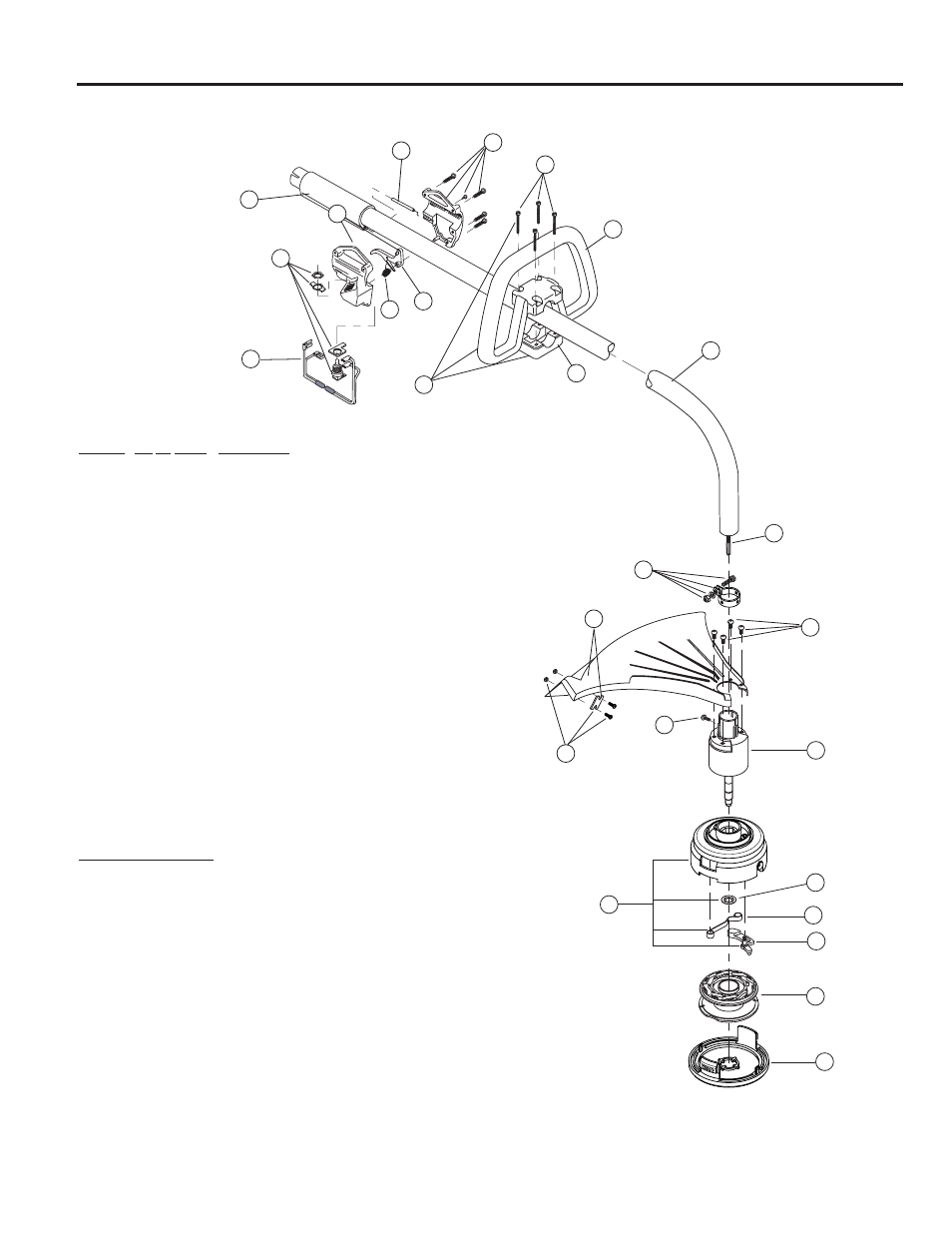

PIEZAS DEL BRAZO Y RECORTADOR – TROY-BILT MODELO TB2000
Artículo N.° de pieza Descripción
1 180866 Mango
2 181688 Equipo del cable del regulador
3 181556 Gatillo del regulador
4 610314 Resorte del gatillo del regulador
5 182603 Equipo del gatillo del regulador (incluye 3 y 4)
6 180252 Equipo del interruptor
7 181690 Equipo del alambre conductor
8 180869 Equipo de la manija con nudo (incluye 9-11)
9 181070 Tornillo
10 182167 Manija con nudo
11 182168 Abrazadera de abajo
12 182838 Bastidor del eje impulsor
13 182839 Eje impulsor flexible
14 153597 Equipo de la abrazadera inferior
15 180531 Tornillo de montaje del protector
16 182870 Equipo del armazón del buje
17 145569 Tornillo contra la rotación
18 180341 Equipo de cuchilla y protector (incluye 19)
19 682061 Equipo de la cuchilla
20 182841 Carrete exterior con retén (incluye 21-23)
21 181458 Retén
22 182842 Resorte del trinquete
23 182843 Gatillo del trinquete
24 182844 Carrete interior
25 182845 Tapa de la bobina
Accesorios opcionales
* 49U0134L063 Línea de repuesto, 0,080 de diámetro
* 49U0333L063 Equipo de carrete y línea
* 182840 Equipo del accesorio de alimentación automática
de la línea (incluye 20-25)
* 682075 Arnés para el hombro
* Artículos no ilustrados
5
2
1
5
6
7
9
10
13
12
4
3
11
8
15
14
18
17
16 19
20
23
21
24
25
22
