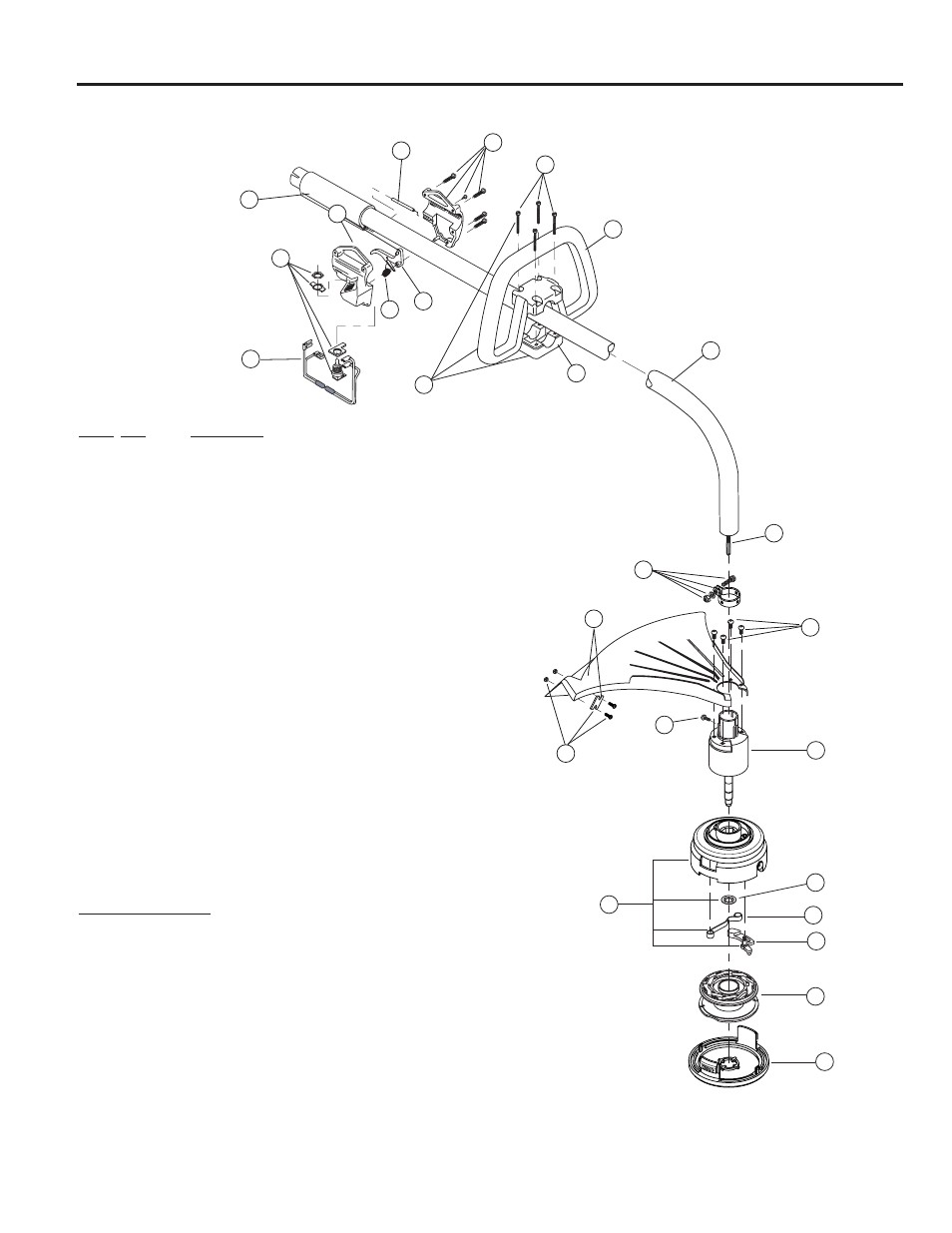

PIÈCES DE BRAS ET DÉSHERBEUSE – MODÈLE TROY-BILT TB2000
Pièce Réf. Description
1 180866 Prise
2 181688 Ens. du câble de la manette des gaz
3 181556 Manette des gaz
4 610314 Ressort de manette des gaz
5 182603 Ens. de manette des gaz
(comprend les pièces 3 et 4)
6 180252 Commutateur complet
7 181690 Fil de câble complet
8 180869 Poignée en boucle complète
(comprend les pièces 9-11)
9 181070 Vis
10 182167 Poignée en boucle
11 182168 Bride inférieure
12 182838 Ens. du logement de l'arbre d'entraînement
13 182839 Arbre d'entraînement flexible
14 153597 Ens. de la bride inférieure
15 180531 Vis de fixation du protecteur
16 182870 Ens. du logement du manchon
17 145569 Vis antirotation
18 180341 Ens. de protecteur et de lame
(comprend la pièce 19)
19 682061 Ens. de lame
20 182841 Bobine extérieure avec pièce de retenue
(comprend les pièces 21-23)
21 181458 Pièce de retenue
22 182842 Ressort de cliquet
23 182843 Cliquet à rochet
24 182844 Moulinet intérieur
25 182845 Couvercle de bobine
Accessoires en option
* 49U0134L063 Fil de remplacement de 0,080 mm de diamètre
* 49U0333L063 Ens. de moulinet et fil
* 182840 Automatic Line Feed Head Assembly
(includes 20-25)
* 682075 Harnais d'épaule
* Pièces non illustrées
