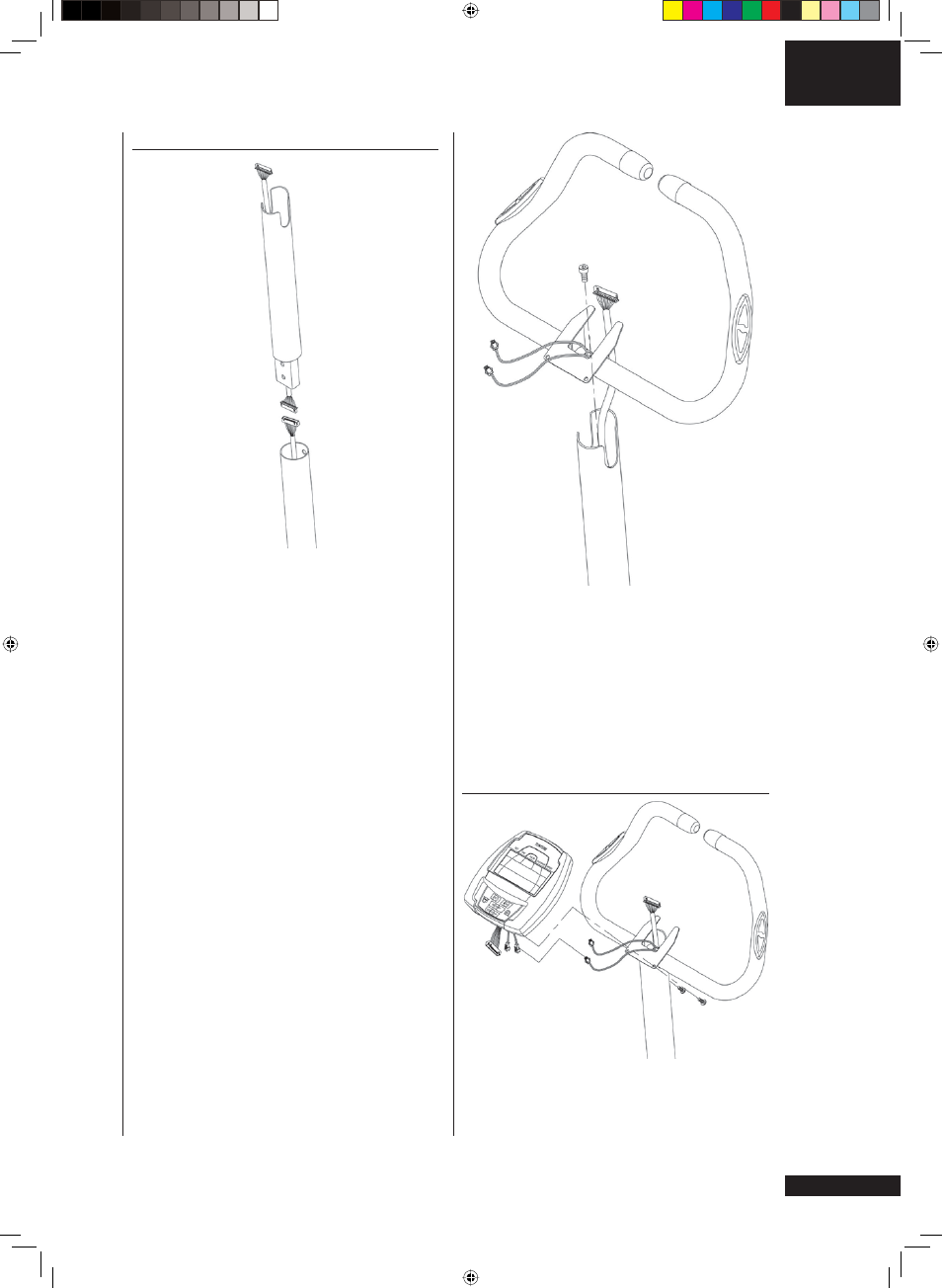

5. Tire del cable que sale del tubo soporte del
manillar ligeramente hacia arriba y suelte el
tornillo de ajuste situado en el extremo del
tubo soporte del manillar. Coloque a presión
el manillar en el lugar correspondiente en el
extremo superior del tubo de soporte del manillar
y ajústelo atornillando fuertemente el tornillo de
ajuste. Tenga cuidado de no dañar el cable del
medidor.
CONTADOR
1. Acople los cables procedentes del manillar
y del tubo soporte del manillar a los
correspondientes conectores del contador.
Sujete los cables salientes del tubo de soporte
TUBO SOPORTE DEL MANILLAR Y MANILLAR
1. F30:
Regule el botón de resistencia en la
posición
8
. Dirija el cable del freno que sale del
tubo soporte del manillar y acóplelo al alza que
se encuentra en la parte superior del conector del
cable del freno que sale del tubo del armazón.
2. F30: Junte los extremos de los dos cables
atornillándolos.
3. Una los cables que salen del tubo del armazón
y del tubo soporte del manillar. Empujar el tubo
soporte del manillar a su lugar dentro del cuadro.
NOTA:
Los tornillos de fijación están pre-
montados; no los afloje.
4.
Usar la lleve Allen adjunta para ajustar los dos
tornillos de fijación a través de los orificios del
tubo.
NOTA:
Ajustar los tornillos de fijación girando
contra-reloj. ¡No apretar demasiado!
