Figura 5
18
10.Fixez le conduit au connecteur et scellez-le avec du
ruban isolan
ATTENTION
R isque d’accident électrique.
Précaution : Mettez l’interrupteur de marche sur OFF
avant de brancher cet appareil au réseau d’alimentation. Il
est nécéssaire de disposer d’un circuit d’alimentation de
120 V AC, 15 ou 20Amp.
INSTRUCTIONS DE MISE Á LA TERRE
Cet appareil est équipée d’une boîte de
jonction/connexion électrique à trois fils, dont l’un (le
jaune-vert) s’utilise pour la mise à la terre de l’appareil afin
de vous protégez d’éventuels chocs électriques. Le câble
jaune-vert doit être branché à la ligne de terre de
l’installation électrique de votre maison et ne doit sous
aucun prétexte être coupé ou éliminé.
Le fait de ne pas observer ces recomandations peut
avoir pour conséquences des chocs électriques ou
même la mort.
•
R etirez le couvercle de la boîte de jonction / connexion
tel que le montre la figure 5.
•Dans le cas où vous ne l’auriez pas encore fait, installez
le connecteur du conduit de ½ pouces sur cette boîte.
•Passez les câbles noirs, blancs et vert (14 AWG ) selon
les spécifications du National E lectrical Code ou CSA
Standarts ainsi qu’en accord avec les normes et régle-
mentations locales.
•Branchez respectivement les trois câbles d’alimentation
aux câbles de la même couleur qui se trouvent dans la
boîte de jonction/connexion.
•R efermez la boîte de jonction/connexion.
Dernière étape d’installation
Installez les filtres à graisses, les lampes, les grilles
d’écoulement tel que décrit au chapitre Utilisation et
E ntretien de ce manuel.
Nota : Les lampes ne sont pas fournies, UTILISE R
UNIQUE ME NT des lampes hallogènes de 120 VOLTS
d’une puissance de 50 Watts (maximum) à 50 degrés ou à
base G U10, adaptée à l’utilisation en luminaire ouvert.
Mettez en service l’appareil en utilisant le panneau de
commande.
Vérifiez le fonctionnement de la hotte.

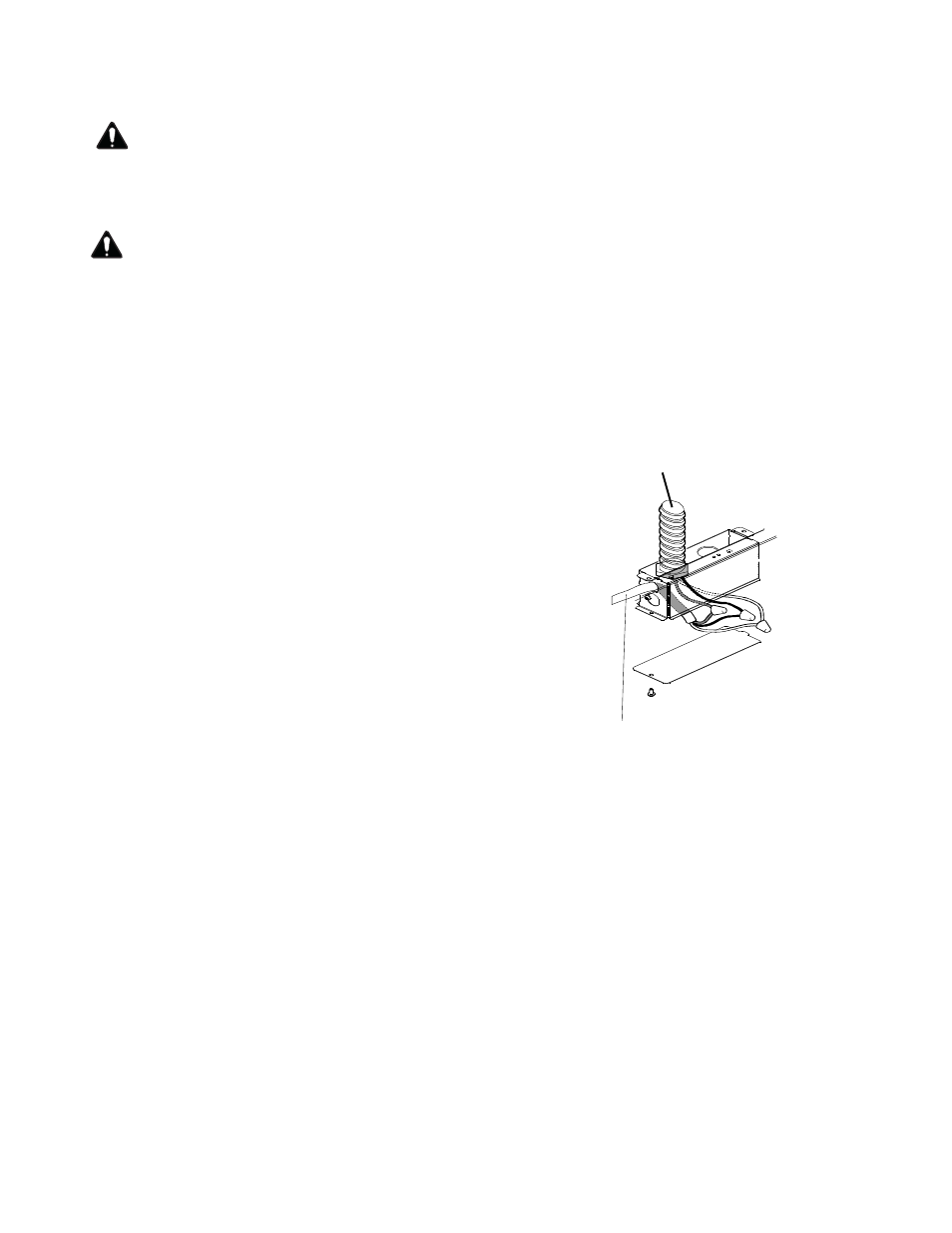

Figure 5: Power supply conduit: conduit de connexion au
réseau.
From control panel: en provenance du panneau de
contrôle.
á partir du
panneau de
contrôle
conduit d’énergie
