Instalación sobre un pared de hormigón o de bloques de un marco de montaje.
OPCIÓN 3
ø7.6 x 62 mm
Si usted quiere
instalar su tele
sobre la pared,
seguir estas
etapas.
21
DIAGRAMA # 5
DIAGRAMA #3 D IAGRAMA #4
broca a hormigón de 1/2"

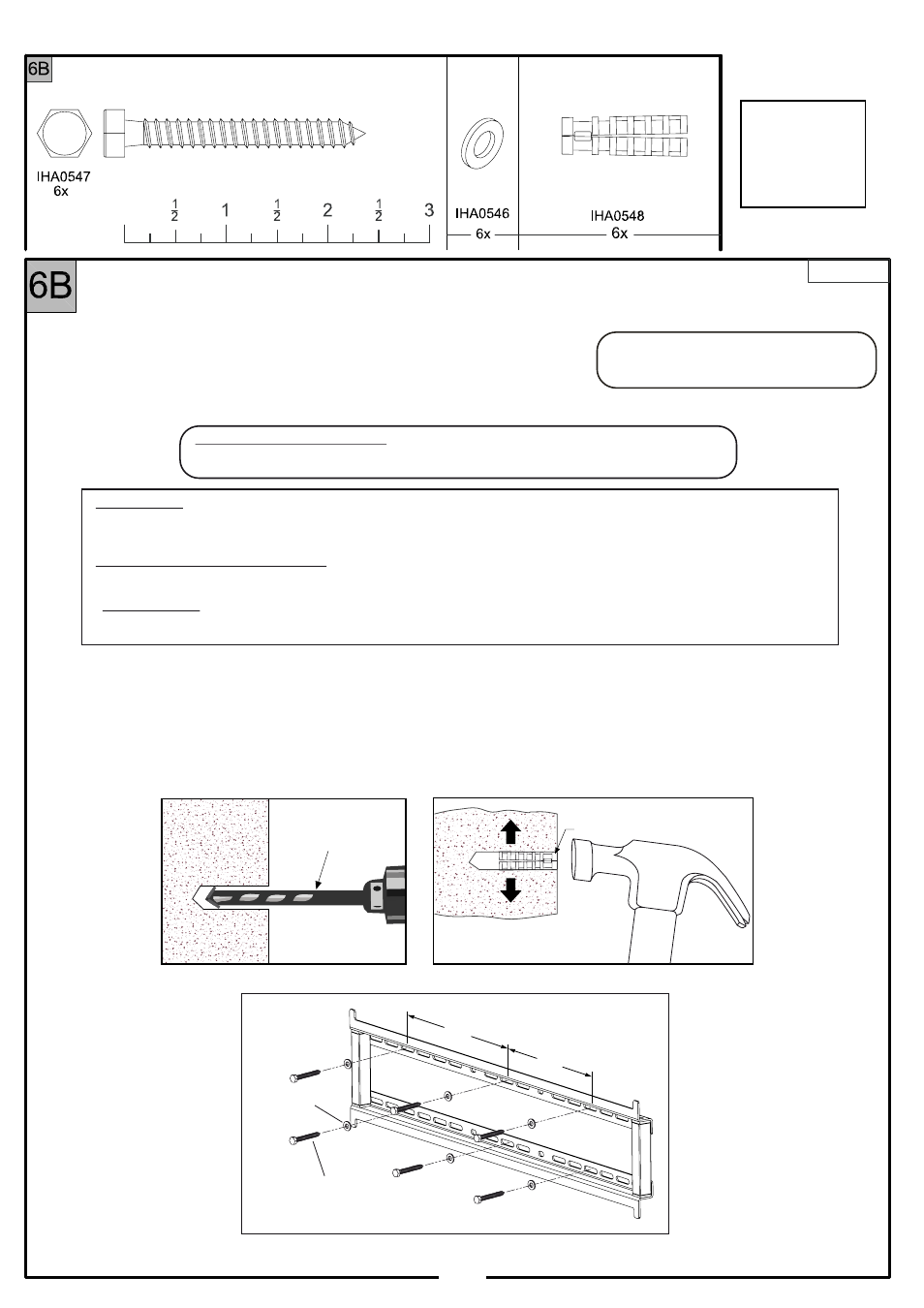

1- Utilizar el marco de montaje como una plantilla para marcar las 6 posiciones de los agujeros en la pared. Los agujeros exteriores deben
caera la izquierda o derecha de los quatros aberturas pequenas en el centro del marco. Tres en el soporte horizontal superior y tres más
en el support horizontal inferior. Asegurarse que estos agujeros estén nivelados y que haya una separación de al menos 6” entre ellos.
2- Perforar cuidadosamente estos agujeros con una broca para concreto de 1/2 pulgada a una profundidad mínima de 2 1/2”. Ver diagrama #3.
3- Insertar un anclaje para concreto (IHA0548) en cada uno de estos agujeros. Asegurarse que el anclaje quede asentado completamente
a ras con la superficie de concreto, incluso si hubiera una capa de yeso o de otro material encima. Ver diagrama #4.
4- Conectar el marco de montaje en la pared utilizando seis (6) tirafondos (IHA0547) y seis (6) arandelas (IHA0548). Asegurase que los horizontales
soportes quede orientada de manera que la superficie plana quede contra la pared y que los tirafondos queden a cada lado de los cuatros
aberturas pequenas en el centro, como se ilustra en el diagrama #2, solamente, en este caso, tendrá tres (3) tiradas-fondos por lado. Ver diagrama #5.
HERRAMIENTAS NECESSARIAS:
Martillo, taladradora de impacto, broca a hormigón de 1/2”, juego de llaves mecánicas o casquillos,
nivel, llave fija
TECHCRAFT recomienda fuertemente que usted use a un
contratista cualificado para realizar la instalación completa.
TECHCRAFT NO es responsable de ningún daños o heridas causados por una utilización incorrecta del
producto incluyendo el empleo para un objetivo no especificado por TECHRAFT, un montaje incorrecto, un
ensamblaje incorrecto, una instalación incorrecta, o un incumplimiento de seguir las instrucciones en este manual.
ADVERTENCIA
‡ La pared debe estar conforme a la reglamentación de construcción. Asegúrese que la pared puede soportar la carga adecuada.
‡ Este producto no debe ser utilizado en un objetivo o un uso no especificado por TECHCRAFT.
ADVERTENCIA PARA LA INSTALACIÓN
‡Si usted no comprende estas instrucciones o tiene alguno dudas sobre la naturaleza o la capacidad de sus paredes o alguno dudas
sobre la seguridad de la instalación, llamáis a un contratista calificado o ponerse en contacto con manufactureros Techcraft a
www.techcraft.net;
‡Si la tornillería que se necesita no se incluye, consultar en una ferretería local o contactar usted a www.techcraft.net
‡ Para una altura de visionnement óptimo, por favor consulte el manual de usuario de su fabricante de televisión.
DOS (2) PERSONAS SON NECESARIAS
PARA ESTA ETAPA
CUIDADO:
IHA0548
IHA0546
IHA0547
6”
min.
6”
min.
