E8

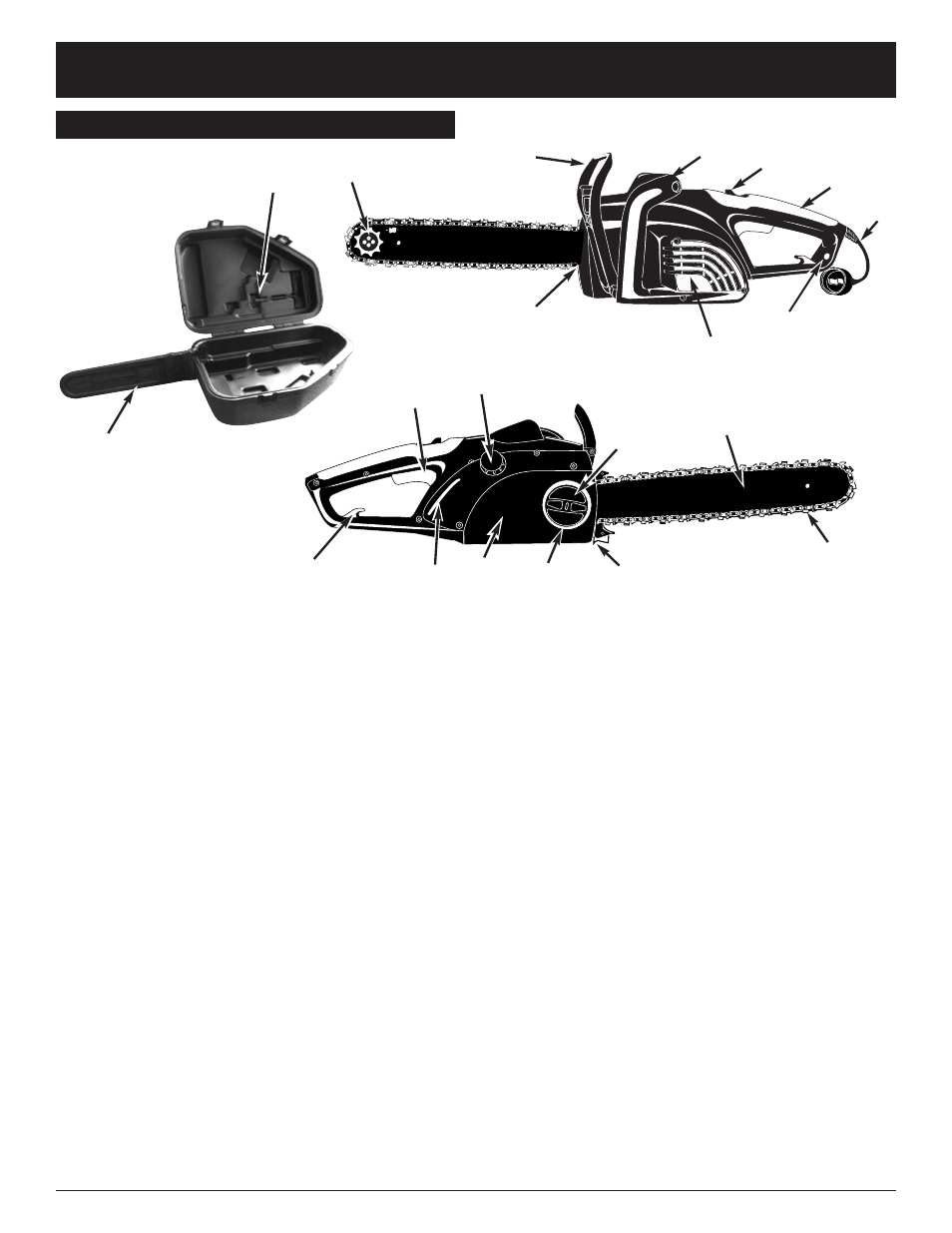

COMPONENTES DE LA SIERRA DE CADENA
1. MANIJA TRASERA
2. TAPADERA DEL TANQUE DE ACEITE
3. INTERRUPTOR DEL GATILLO DE ENCENDIDO /
APAGADO
4. CUBIERTA DEL PINON
5. TORNILLO DE AJUSTE PARA LA TAPA DE LA
RUEDA DE CADENA ARTICULADA.
6. ANILLO TENSOR DE LA CADENA
7. MOTOR ELECTRICO
8. CABLE ELECTRICO
9. MANIJA DEL CHAIN BRAKE® / GUARDAMANOS
10. BOTON DE SEGURO / LIBRE
11. MANIJA FRONTAL
12. BARRA GUIA
13. CADENA DE LA SIERRA
14. CLAVOS
15. GUARDAMANOS TRASERO
16. NARIZ DE LA BARRA GUIA
17. RANURA DE INSPECCION DEL TANQUE DE ACEITE
18. RETENEDOR DEL CORDÓN
19. ENGANCHE DE LA CADENA
20. SCREDRWER / LLAVE
21. CAJA PORTATIL SILENCIOSA (disponible en
algunos modelos)
ASPECTOS DE SEGURIDAD
Los números que preceden a la descripción
corresponden con los números en la página anterior para
ayudarle a localizar los aspectos de seguridad.
3
El INTERRUPTOR DEL GATILLO DE ENCENDIDO /
APAGADO detiene el motor de la sierra cuando es
abatido.
7 El MOTOR ELECTRICO está doblemente aislado
para mayor seguridad.
9 La MANIJA DEL CHAIN BRAKE® / GUARDAMANOS
protege la mano ezquierda del operador en caso de
que se resbale de la manija frontal mientras la sierra
esta en marcha.
10 El BOTON DE SEGURO / LIBRE previene la
aceleración accidental del motor de la sierra. El
gatillo no puede ser apretado a menos de que el
botón de seguro / libre esté presionado.
13 CADENA PARA SIERRA DE CONTRAGOLPE BAJO
ayuda significativamente a reducir el contragolpe, o
la intensidad del mismo, debido a los eslabones de
resguardo y al hondo calibre especialmente
diseñado.
19 El ENGANCHE DE LA CADENA reduce el peligro de
una lesión en caso de que la cadena de la sierra se
roompa o descarrile durante la operación. El
enganche de la cadena esta diseñado para
interceptar el azote de una cadena.
NORMAS PARA UNA OPERACION SEGURA
CONOZCA SU UNIDAD
16
14
9 11
15
2
18
20
21
19
5
10
1
8
4
6
3
7
12
13
17
