F8

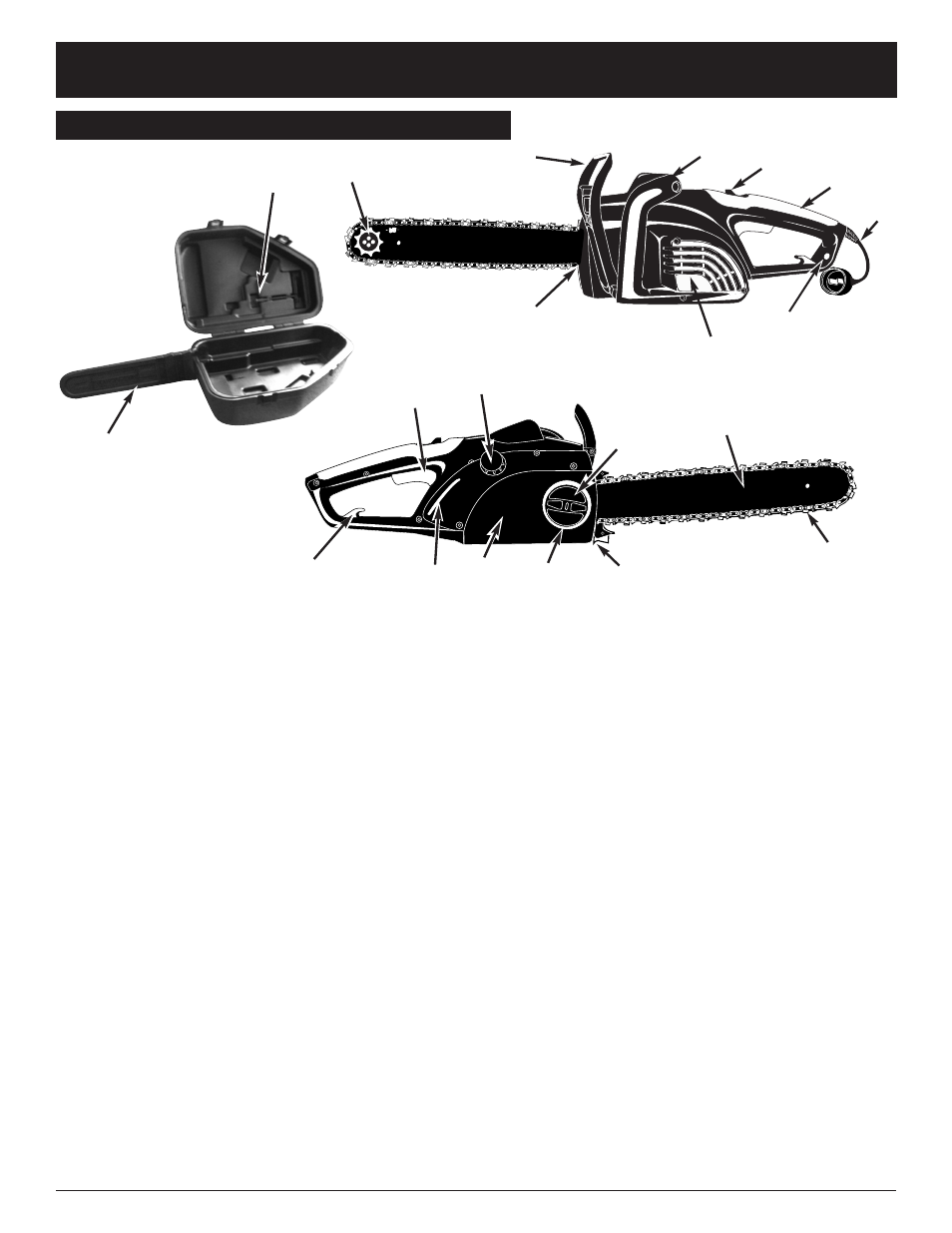

COMPOSANTS DE LA TRONÇONNEUSE
1. POIGNEE ARRIERE
2. BOUCHON DU RESERVOIR D’HUILE
3. BOUTON DE MARCHE / BOUTON D’ARRET
4. COUVERCLE DU PIGNON
5. VIS DE FIXATION POUR LE CARTER DU PIGNON À
CHAÎNE
6. ANNEAU DE TENSION DE LA CHAÎNE
7. MOTEUR ELECTRIQUE
8. CABLE D’ALIMENTATION
9. LEVIER DE CHAIN BRAKE® / ARCEAU PROTECTEUR
10. BOUTON D’ARRET / BLOCAGE
11. POIGNEE AVANT
12. GUIDE-CHAINE
13. CHAINE DE TRONÇONNEUSE
14. GRIFFES
15. PROTEGE-MAIN ARRIERE
16. TETE DU GUIDE-CHAINE
17. VOYANT DU RESERVOIR D’HUILE
18. FIXATION DU CORDON
19. CAPTEUR DE CHAINE
20. TOURNEVIS / Clé Plate
21. FOURRE-TOUT ROBUSTE (Disponible sur certains
modèles)
DISPOSITIFS DE SECURITE
Afin de vous aider à localiser les dispositifs de sécurité,
les numéros précédant les descriptions correspondent à
ceux de la page précédente.
3
BOUTON MARCHE / ARRET arrêtte le moteur de la
tronçonneuse quand relâché.
7 Le MOTEUR ELECTRIQUE possède une double
isolation pour plus de sécurité.
9 Le LEVIER DE CHAIN BRAKE®/ ARCEAU
PROTECTEUR fait fonctionner le frein de chaîne et
protège la main gauche de l’utilisateur si elle glisse
de la poignée avant, pendant que la tronçonneuse
est en marche.
10 Le BOUTON D’ARRET / BLOCAGE empêche une
accélération involontaire du moteur de la
tronçonneuse. On ne peut appuyer sur la gâchette si
le bouton d’arrêt et de blocage est enclenché.
13 Grâce aux limiteurs de profondeurs et aux maillons
spécialement conçus, une CHAINE A REBONDS
REDUITS diminue l’intensité et la quantité de
rebonds.
19 Le CAPTEUR DE CHAINE réduit le danger de
blessures en cas de rupture ou de sortie de la chaîne
pendant tout fonctionnement. Le capteur du chaîne
est conçu de manière à intercepter la chaîne.
CONSIGNES DE SÉCURITÉ
FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
16
14
9 11
15
2
18
20
21
19
5
10
1
8
4
6
3
7
12
13
17
