28 Scalar i500 - Einführungshandbuch
f. Wenn das Erweiterungsmodul über ein anderes Modul gestapelt wird, klinken Sie Y-Schienen
des neuen Moduls in Ihrer Bibliothekskonfiguration ein. Stellen Sie sicher, dass die Y-Schienen
richtig ausgerichtet und die Rändelschrauben festgezogen sind.
g. Öffnen Sie die I/E-Station und Zugriffstüren des Erweiterungsmoduls auf der Vorderseite der
Bibliothek. Drücken Sie den Griff des Entriegelungsmechanismus der Y-Schiene, heben Sie ihn
aus seiner verriegelten Position und lassen Sie ihn soweit wie möglich nach unten gleiten.
h. Auf der Rückseite der Bibliothek finden Sie den Entriegelungsmechanismus der Y-Schiene, der
sich im Inneren der rechten Modulseite befindet. Drücken Sie den Griff des
Entriegelungsmechanismus der Y-Schiene, heben Sie ihn aus seiner verriegelten Position und
lassen Sie ihn soweit wie möglich nach unten gleiten.

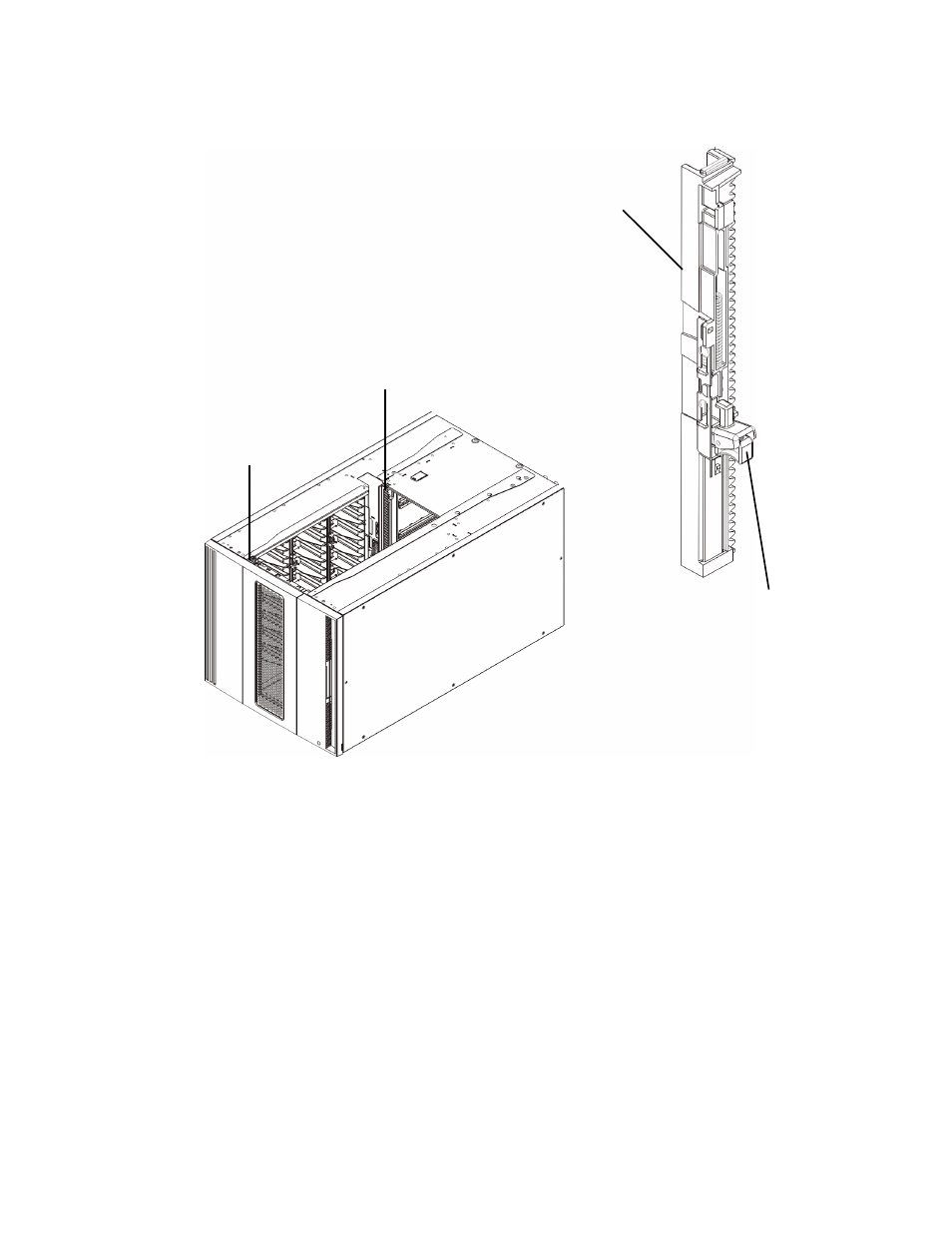

Vordere Y-
Schiene
Hintere Y-Schiene
Zum Lösen
hier drücken
Y-Schiene (dieses Ende
nach oben)
