42
DE

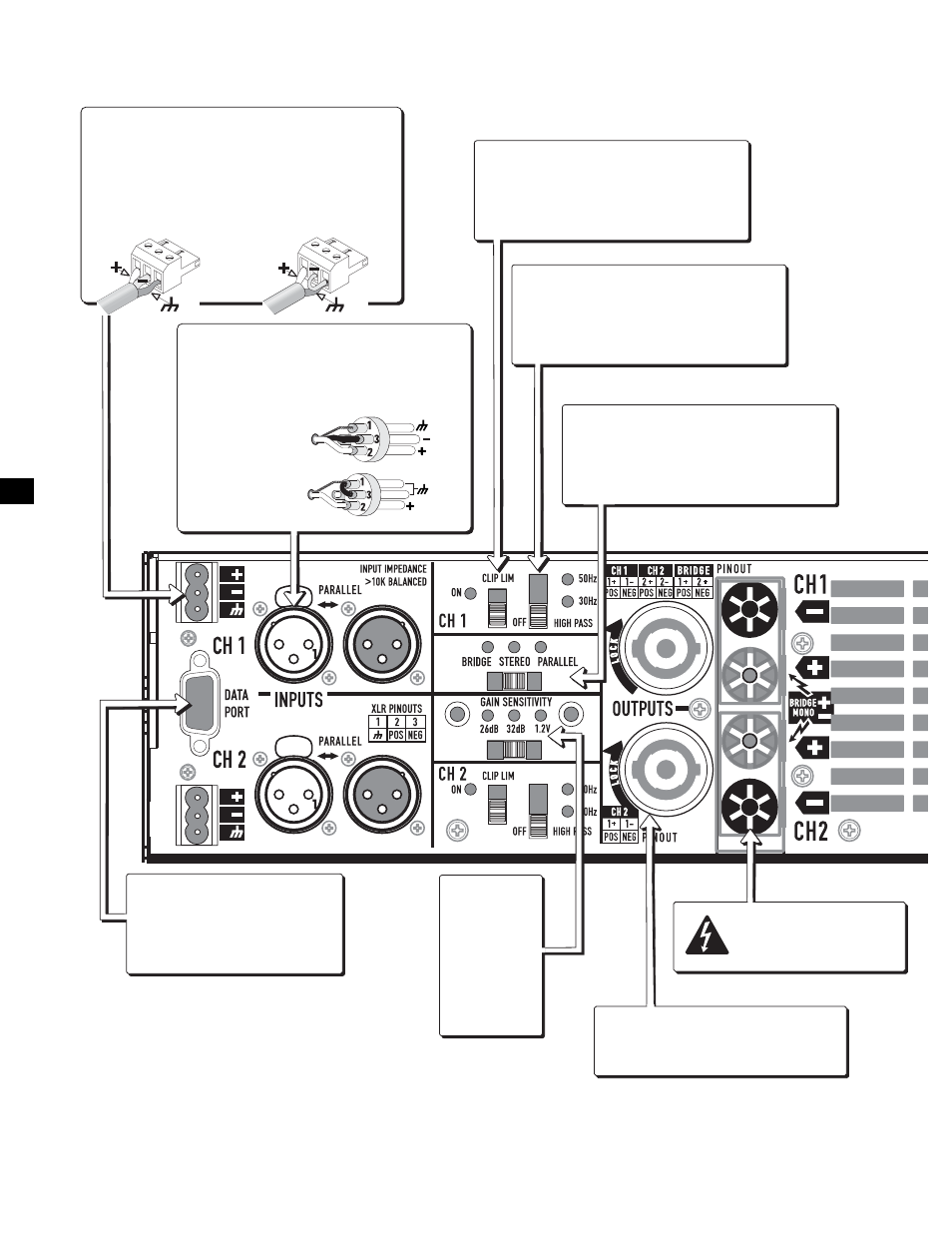

QSC DATAPORT
Unterstützt QSC-DataPort-Produkte
HIGH-PASS-FILTERSCHALTER (Ch1, Ch2)
Aus (keine LED), 30 Hz (gelb), 50 Hz (orange)
CLIPBEGRENZUNGSSCHALTER (Ch1, Ch2)
Aus (keine LED), Ein (gelb)
XLR-EINGANGSANSCHLÜSSE
Buchse und Stecker, für Daisy-Chain-
Verbindungen mit Zusatzausrüstung
parallel verdrahtet.
Symmetrische Eingänge, Impedanz >10 K
Symmetrisch:
Asymmetrisch:
STECKBARE KLEMMENLEISTEN
5,0 mm, 3-polig mit XLR-Anschlüssen parallel
geschaltet
EINGANGSMODUSSCHALTER
Bridge (gelb) siehe Seite 45
Stereo (grün) Normalmodus
Parallel (orange) siehe Seite 45
VERSTÄRKUNGS-
EMPFINDLICHKEITS-
SCHALTER
26 dB(orange)
32 dB (grün)
1,2 V (gelb)
Die entsprechenden
Werte sind den techn.
Daten zu entnehmen.
NEUTRIK SPEAKON-ANSCHLÜSSE
Ch1: 4-Leiter-Verbindung mit Ch1 und Ch2
Ch2: 2-Leiter-Verbindung nur mit Ch2
ANSCHLUSSKLEMMEN
ROT, Lautsprecher,
HOCHSPANNUNG
SCHWARZ, Bezugspotenzial.
Symmetrische
Stiftbelegung: Asymmetrische
Stiftbelegung:
