Page 16
16

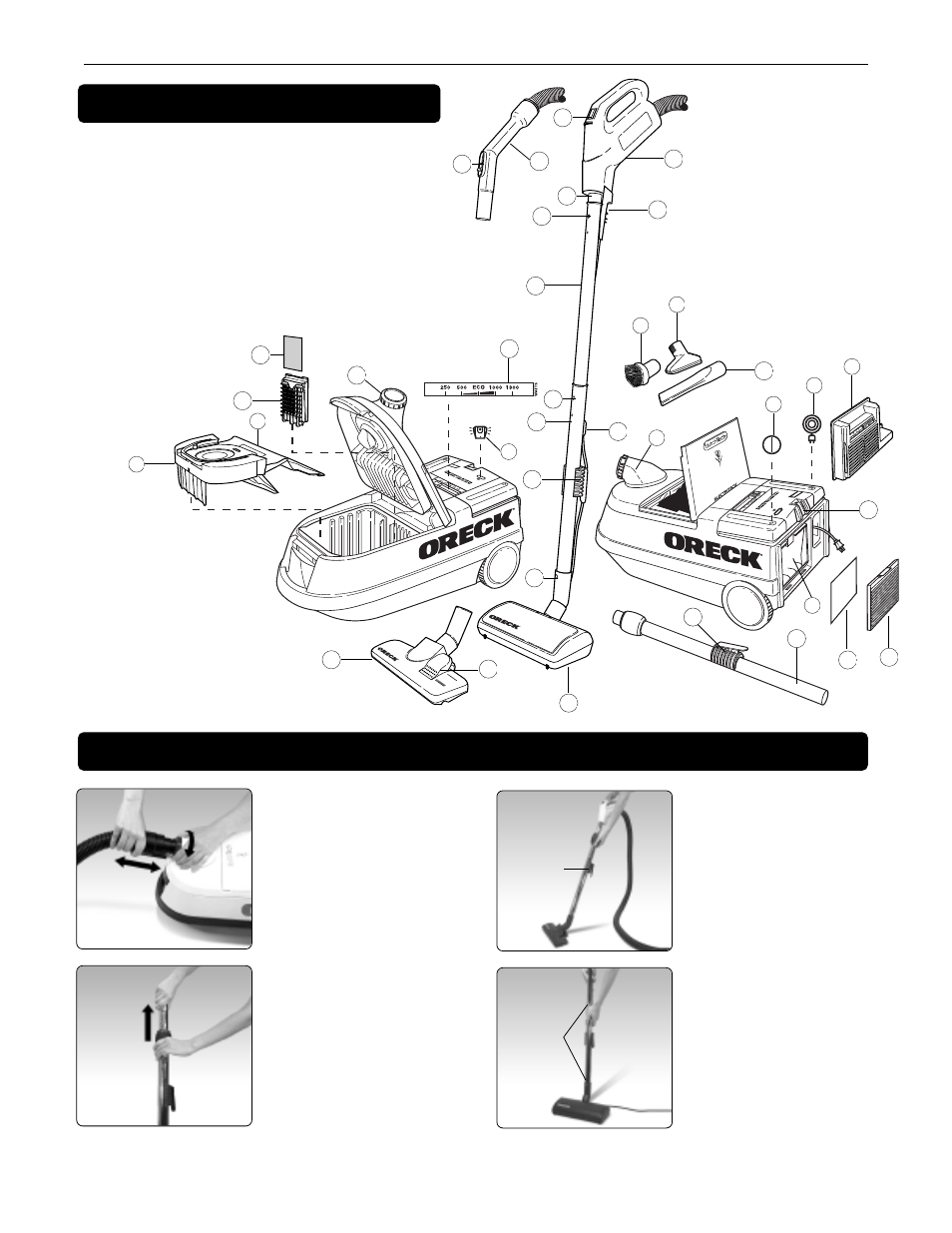

Asistencia para identificar los componentes de su aspiradora.
Los componentes varían con los juegos de accesorios:
1 Toma
2 Escape
3 Filtro avanzado Hepa
(vendido por separado)
4 Bolsa del filtro
5 Caja de la bolsa del filtro
6 Indicador de bolsa llena
7 Pedal de electricidad conectada
/desconectada
8 Pedal de enrollado
del cordón
9 Herramienta para tapicería
10 Cepillo para polvo
11 Herramienta para rendijas
12 Vara telescópica
13 Canal del cordón
14 Boquilla estándar
15 Boquilla motorizada
16 Mango motorizado con manguera
17 Mango estándar con manguera
P
reparación para su utilización
Conectar la manguera
insertando firmemente el
extremo de la manguera
dentro de la abertura de la
toma del cartucho hasta que
calce al emitir un sonido
"click".
Para desconectar la
manguera, girar la traba de
la manguera en la toma del
cartucho para destrabar la
manguera y extraer.
Ensamblado de las
varas telescópicas y
de la boquilla.
Desplegar la vara
telescópica sujetando la
empuñadura y tirando.
Insertar firmemente el
extremo pequeño de la vara
telescópica dentro de la
boquilla con el broche de la
vara enfrentada hacia la
parte posterior.
Presionando firmemente,
insertar el mango dentro de
la vara telescópica.
Ensamblado de la
boquilla motorizada y
las varas,
Insertar la vara superior
dentro de la vara inferior
hasta que el botón calce.
Insertar la vara inferior
dentro de la boquilla
motorizada hasta que el
botón calce.
18 Control de aspiración
19 Rejilla del filtro del motor
20 Filtro del motor
21 Filtro de escape
22 Rejilla del filtro de escape
1
16
2
7
8
6
3
9
10
5
17
18
13
15
14
19
12
21
22
11
20
23
4
18
24
24
23 Interruptor on/off de la boquilla
motorizada Interruptor on/off de
la unidad
24 Broche de la vara
25 Vara motorizada superior
26 Vara motorizada inferior
27 Traba de la manguera
28 Sujetador del enchufe
29 Control corredizo variable
30 Estacionar con el interruptor off
31 Traba de los botones
32 Piso descubierto/ajuste de la
alfombra
25
26
27
28
29
31
31
31
32
30
BOTONES
BROCHE DE
LA VARA
E
S
P
A
Ñ
O
L
E
nsamblaje
