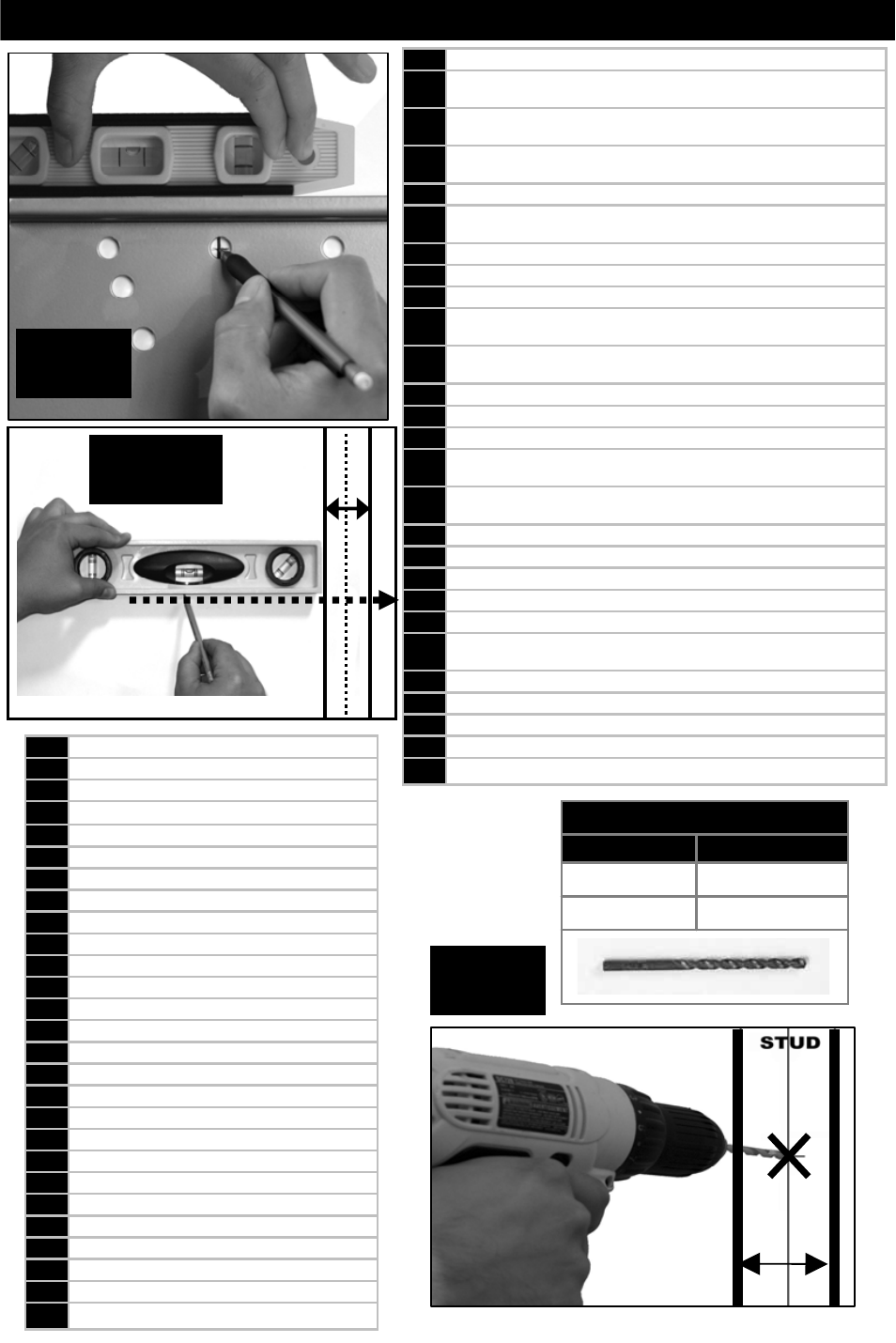

WOOD STUD WALL INSTALLATION
90 mm 7 mm
Wood Pilot
3-1/2”
Pilot Drill Depth
9/32”
Pilot Hole Size
Wood
Step 3
标记 . CN
JP
ﺖﻴﺒﺜﺘﻟا ﻊﺿﻮﻤﻟ تﺎﻣﻼﻋ ﻊﺿﻮﻟ ﻂﺋﺎﺤﻟا حﻮﻟ مﺪﺨﺘﺳا . AR
Bruk veggplaten til å markere monteringsstedet. NO
Montaj yerini işaretlemek için duvar plakasını kullanın. TR
Для разметки места крепежа используйте стеновую
пластину. RU
Pomocou nástennej dosky označte miesto upevnenia. SK
S ploščico za pritrditev na steno označite mesto pritrditve. SL
Montavimo vietai pažymėti naudokite sieninę plokštę. LT
Izmantojiet sienas plāksni, lai atzīmetu montēšanas vietu. LV
Märkige seinaplaadi abil paigalduskoht. ET
Използвайте плоскост на стената, за да отбележите
позицията на окачването. BL
Använd väggplatta för att markera monteringsposition. SV
Merkitse asennuskohta seinälevyn avulla. FI
Utilizaţi placa pentru perete pentru a marca locaţia de
montare. RO
Brug vægpladen til at markere beslagets placering. DA
Użyj płyty ściennej do oznaczenia miejsca montażu. CZ
A szerelési hely megjelöléséhez használja a fali lemezt. HU
Χρησιμοποιήστε την πλάκα τοίχου για να σημειώσετε τη
θέση τοποθέτησης. GK
Utilizar a placa da parede para marcar o local de
montagem. PT
Pomocí nástěnné desky označte místo uchycení. PL
Verwenden Sie die Wandplatte, um die Montagestelle zu
markieren.
DE
Gebruik de wandplaat om de montageplaats af te tekenen. NL
Utilizzare la piastra a muro per segnare la posizione di
montaggio.
IT
Use wall plate to mark mounting location. EN
Use la placa de pared para marcar el lugar donde se
realizará la instalación.
ES
Utilisez la plaque murale pour marquer l'emplacement de
montage.
FR
STUD
Wood
Step 4
Wood
Step 3
钻导孔 CN
ドリルでパイロット穴を開けます。 JP
ﻲﻠﻴﻟﺪﻟا ﺐﻘﺜﻟا ﺮﻔﺣا AR
Drill pilothull NO
Kılavuz delik açın TR
Просверлите направляющее отверстие RU
Vyvŕtajte vodiacu dieru SK
Izvrtajte začetno luknjo SL
Išgręžkite bandomąją skylę LT
Izveidojiet priekšurbumu LV
Puurige esialgne auk ET
Пробиване на основна дупка BL
Borra styrhål SV
Poraa ohjausreikä FI
Gaură de ghidare a burghiului RO
Bor styrehul DA
Vyvrtejte vodicí otvor CZ
Fúrja ki a vezetőlyukat. HU
Ανοίξτε οπή οδηγό GK
Executar um furo piloto PT
Wywierć otwór pilotowy PL
Bohren Sie die Vorbohrung DE
Boor een montagegat NL
Trapanare il foro pilota IT
Drill pilot hole EN
Realice el agujero piloto ES
Percez le trou de guidage FR
Wood
Step 5
