Fr-
30
Connexion d’éléments—suite

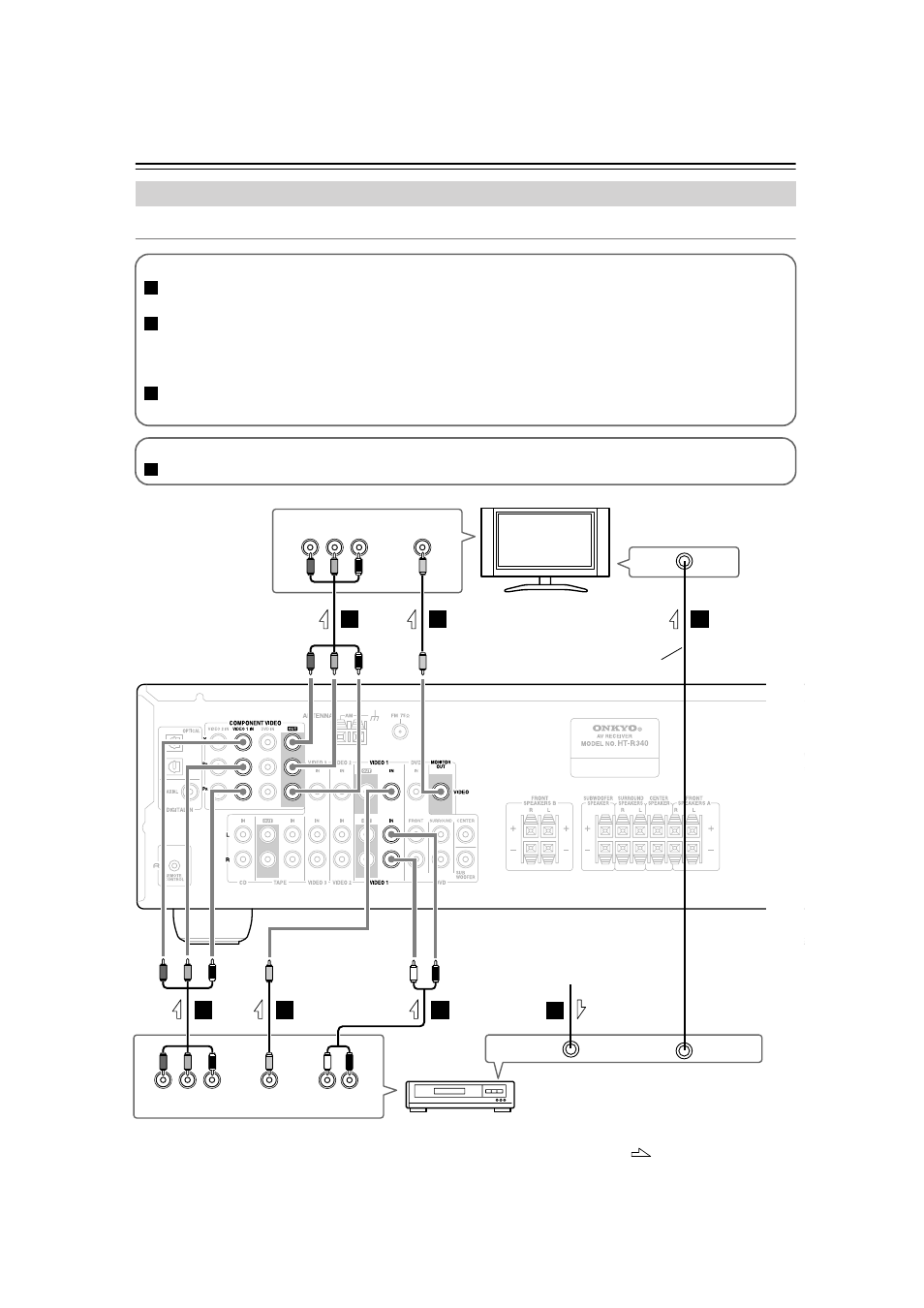

Connexion d’un magnétoscope (lecture)
Connexion d’un magnétoscope
Y P B
COMPONENT VIDEO OUT
P R VIDEO
OUT
Y P B
COMPONENT VIDEO IN
VIDEO IN P R
AUDIO
OUT
L R
B
B A C
C A a
Étape 1: Signaux vidéo (Magnétoscope vers ampli-tuner AV vers TV)
Branchez la sortie vidéo du magnétoscope à la prise VIDEO 1 IN de l’ampli-tuner AV puis branchez la prise
MONITOR OUT de l’ampli-tuner AV à l’entrée vidéo du téléviseur.
Si votre magnétoscope et votre téléviseur sont pourvus de prises vidéo composante, branchez les sorties vidéo
composante du magnétoscope aux prises COMPONENT VIDEO VIDEO 1 IN de l’ampli-tuner AV et branchez
les prises COMPONENT VIDEO OUT de l’ampli-tuner AV aux prises vidéo composante du téléviseur. Cette
connexion offre une image de qualité supérieure à celle du format vidéo composite.
Branchez la sortie de l’antenne TV (RF OUT, à l’entrée antenne du magnétoscope et la sortie antenne du mag-
nétoscope à l’entrée antenne du téléviseur.
Étape 2: Signaux audio
Branchez les sorties audio analogiques du magnétoscope aux prises VIDEO 1 IN L/R de l’ampli-tuner AV.
A
B
C
a
Magnétoscope,
Graveur DVD
Téléviseur,
projecteur,
etc.
Signal coaxial
Signal coaxial d’une antenne
TV ou d’un décodeur
HT-R340
: Flux du signal
Entrée antenne
(ex. RF IN)
Entrée antenne
(ex. RF IN)
Sortie antenne
(ex. RF OUT)
