1. Schneiden Sie die richtige Lochgröbe für den Mitteltöner oder Midbab
aus.
• Für den 102mm, schneiden Sie ein 90mm Ø Loch
• Für den 133mm, schneiden Sie ein 114mm Ø Loch
• Für den 152mm, schneiden Sie ein 129mm Ø Loch
• Für den 165mm, schneiden Sie ein 139mm Ø Loch
2. Setzen Sie den Montagering auf das Loch und markieren Sie die Löcher
für die Schrauben.
3. Nehmen Sie den Ring wieder ab und bohren Sie dann, mit einem
passenden Bohrer, die Schraubenlöcher vor.
4. Führen Sie das Kabel durch das Loch.
5. Schlieben Sie die Lautsprecherkabel an. Kontrollieren Sie, ob die
Polarität stimmt. Stellen Sie sicher, dab das Lautsprecherkabel an keinen
scharfen oder sich bewegenden Teilen anliegt.
6. Plazieren sie den Montagering über dem mitteltöners.
7. Plazieren Sie den Lautsprecher im Loch und befestigen Sie diesen. Seien
Sie dabei sehr vorsichtig, so dab sich der Lautsprecherkorb nicht
verzieht.
8. Drücken Sie das Lautsprechergitter im Montagering fest.

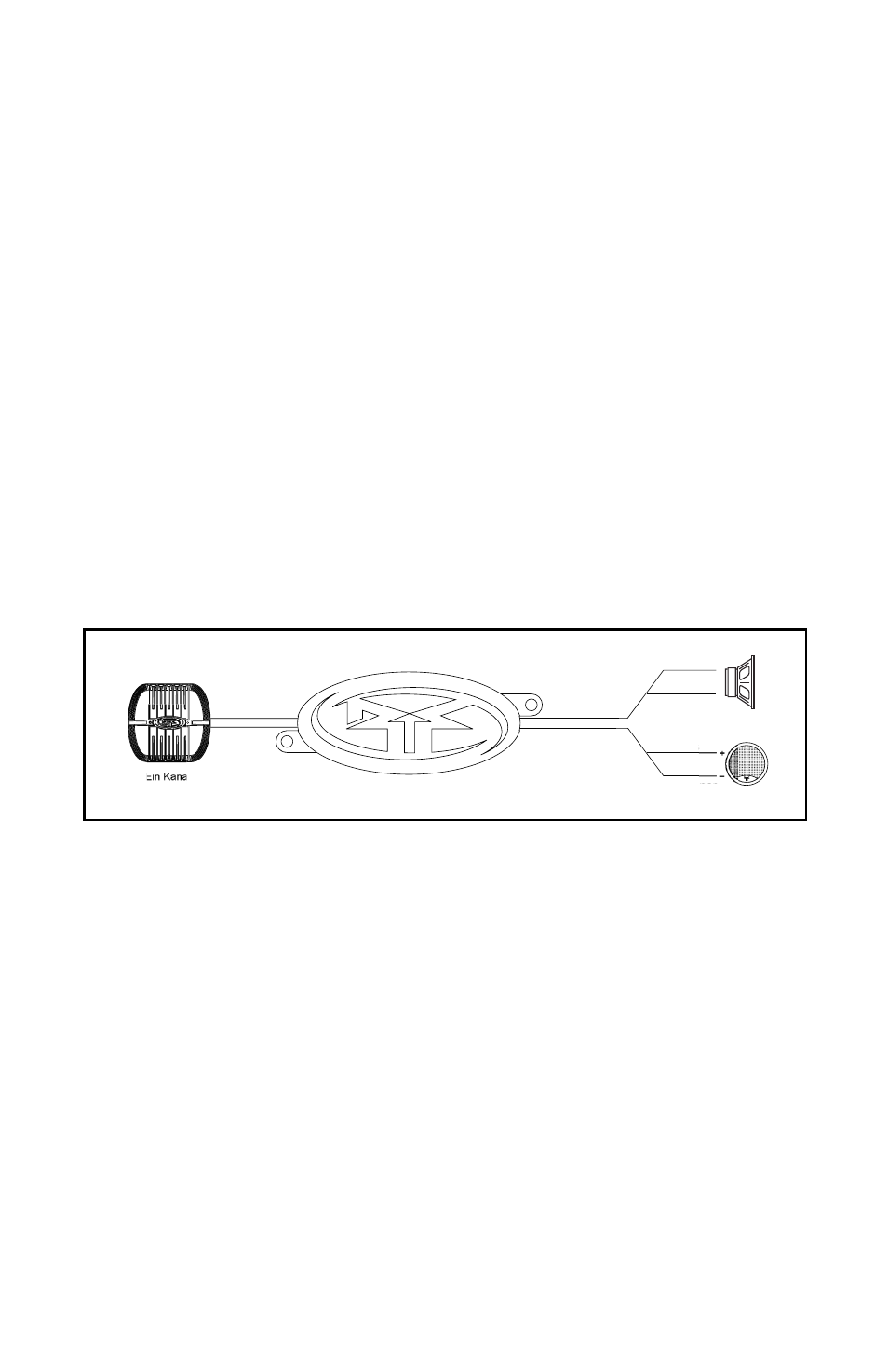

tweeter
+
– Minus
(Schwarzes Kabel)
Plus
(Schwarz/Wei ββ
gestreiftes Kabel)
Mitteltöner
Minus
Hochtö er
Minus
Hochtöner
Plus
Mitteltöner
Plus
(Ein Kanal
des Verstärkers)
